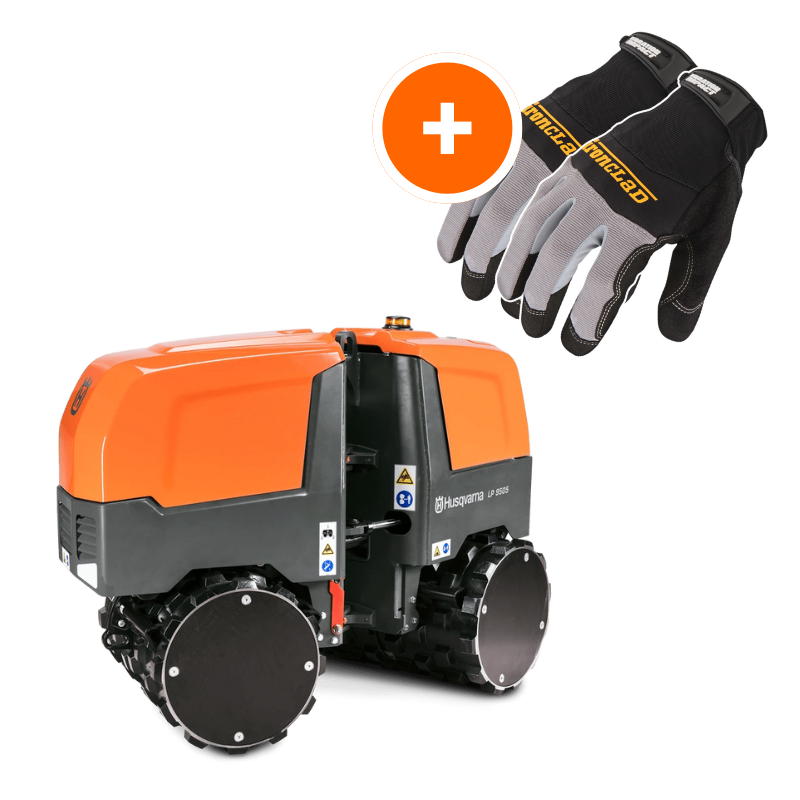

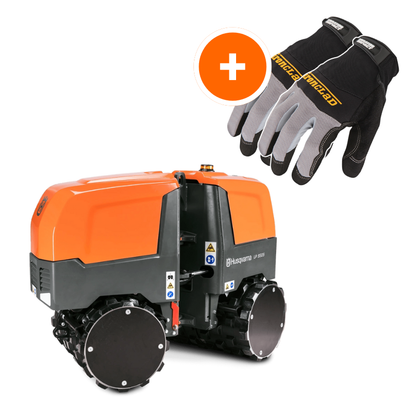

Husqvarna LP 9505 W/ Free Vibration Impact Ironclad Gloves

Husqvarna LP 9505 W/ Free Vibration Impact Ironclad Gloves

HUSQVARNA CONSTRUCTION SKU: 967950801 Copied!

Is this the right tool for the job?

Best For:

  • Utility trench backfill for water, sewer, gas, and comms lines
  • 2-3 person utility crews coordinating dig, backfill, compaction daily
  • Daily production work hitting density targets across multi-site jobs

Not Ideal For:

  • Large open-area subgrade; ride-on rollers are more efficient
  • Enclosed or poorly ventilated sites (gas exhaust)
  • Very narrow trenches below drum width; a rammer/plate fits better

Why Pros choose this tool:

  • Radio remote stand-off control → operator stays out of the trench → reduce risk near shoring, faster compaction

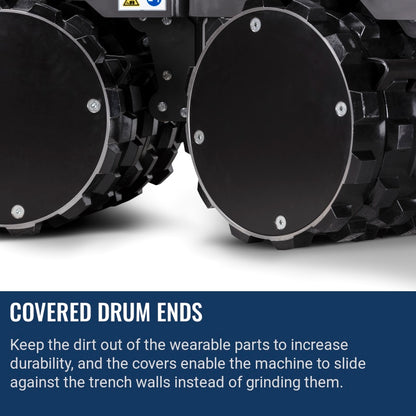

  • Padfoot twin drums with kneading action → hits density in sticky/clayey soils → fewer lifts/passes and fewer failed tests
  • Articulated chassis, compact footprint → uniform compaction across trench width → clean edges near manholes and shoring
Regular price $41,389.00
Regular price $47,445.00 Sale price $41,389.00
Save $6,056 Sold out
PAY NO SALES TAX* Save up to $4,097.51 more. *Except for Tennessee, Illinois
DELIVERY IN 3-5 BUSINESS DAYS FREE SHIPPING (lower 48 states)
Quantity

Financing from $4,138.90/mo • Up to 12 mo. terms

Pay by Bank & Net 30 Terms also available

Trusted by contractors nationwide

"I've bought 3 products from CTD and each time the experience has been the same - professional and fast delivery. I trust these guys with all my concrete needs."

Get Accredited

Trusted by Teams That Keep America Running

Serving military, government, infrastructure, education, and utility organizations nationwide.

Product Details

Bonus: Includes a FREE pair of Ironclad Vibration Impact Gloves with purchase.

COMPACTION ROLLER FOR SALE - HUSQVARNA LP 9505

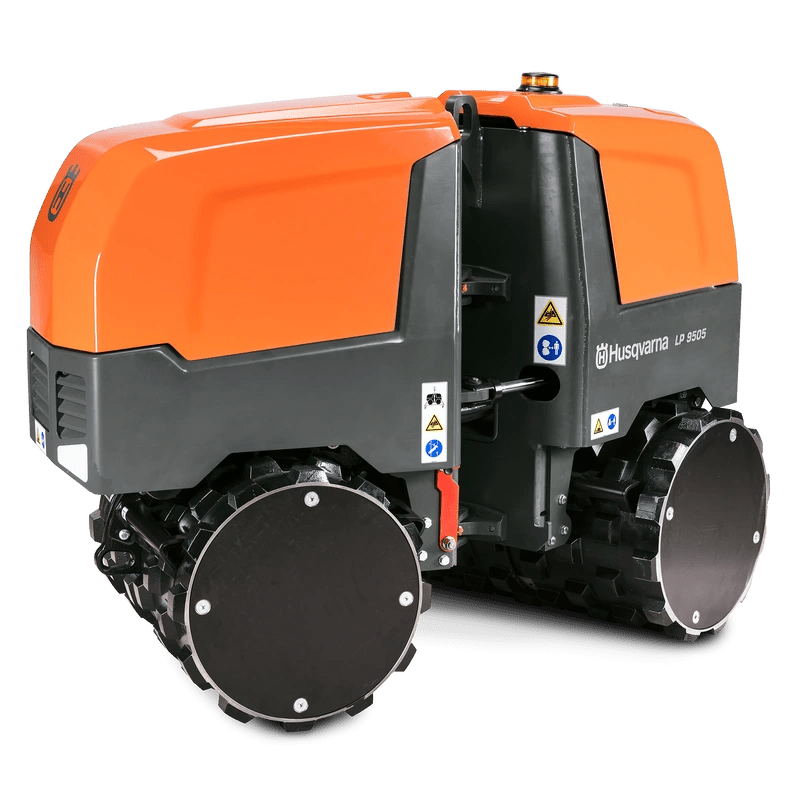

The Husqvarna LP 9505 is an exceptional soil compaction roller, ideal for any construction worker who values efficiency, quality, and durability. This articulated trench compactor is designed with a high operating weight and ultimate traction, making it suitable for all kinds of soils, especially cohesive materials like clay and silt. The Husqvarna roller compactor is powered by a fuel-efficient diesel engine, ensuring class-leading power for a whole day of uninterrupted work.

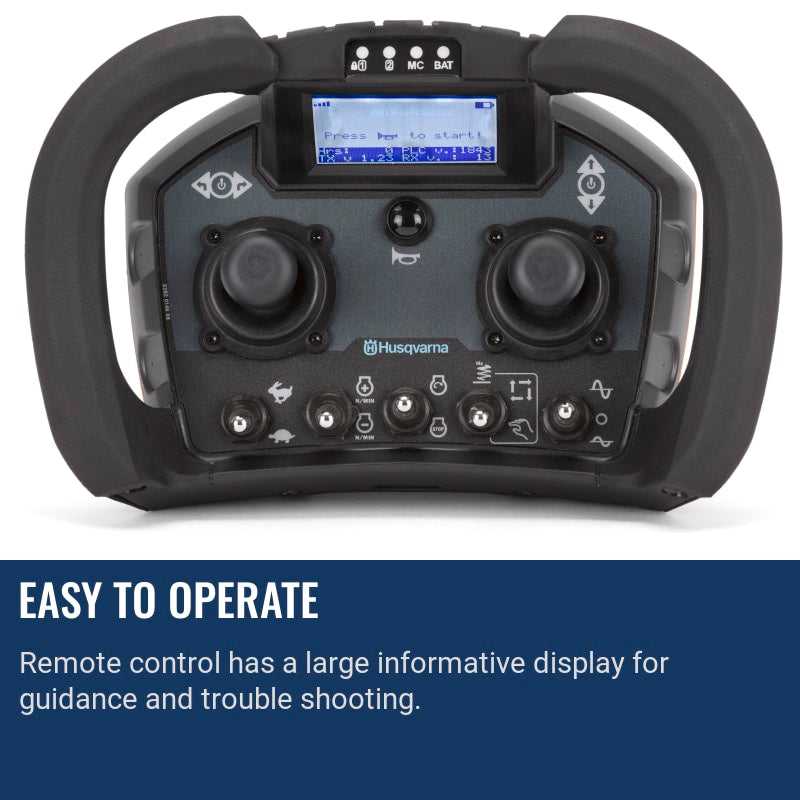

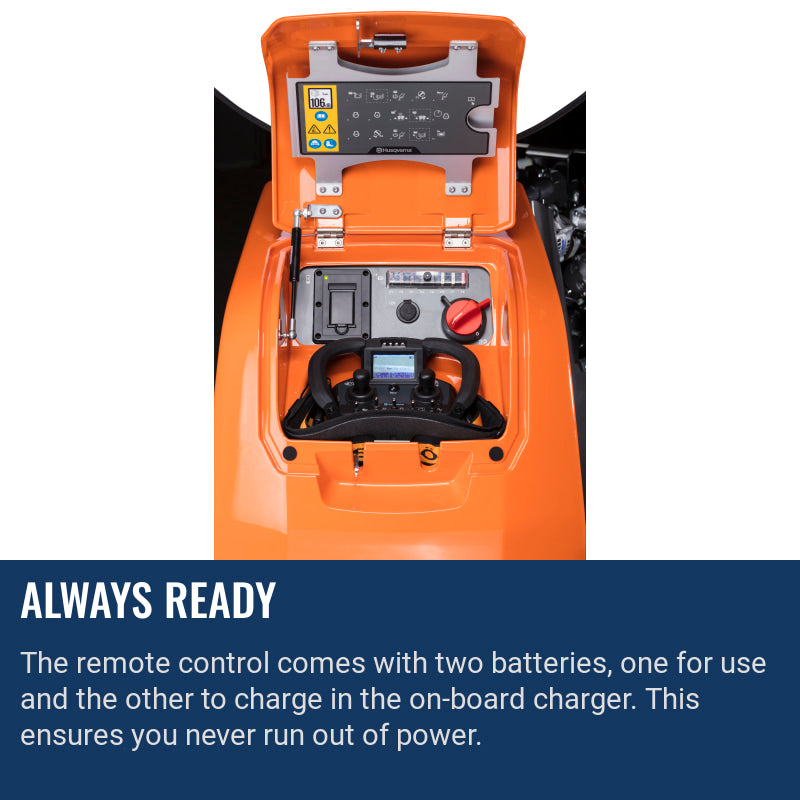

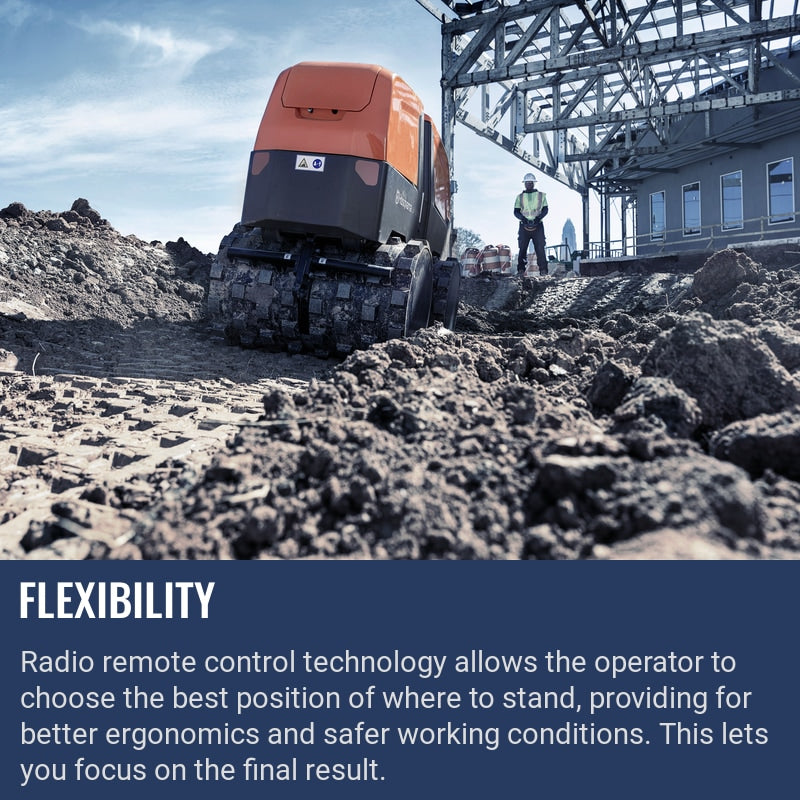

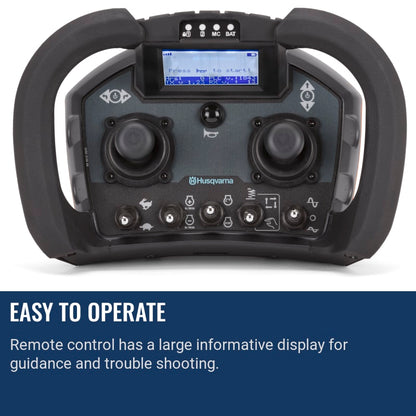

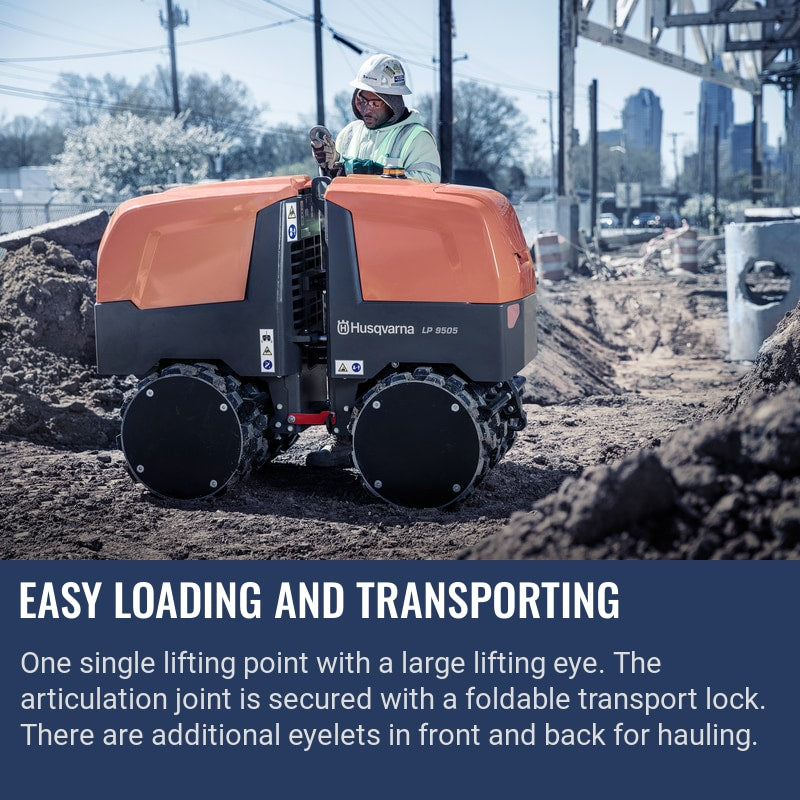

For added convenience and safety, the LP 9505 comes with a radio remote control for great flexibility, better ergonomics, and safer working conditions. All service points are clearly marked and easily accessed under the hoods for quick and easy servicing. The LP 9505 also offers an 850mm variant, the TRENCH COMPACTOR LP 9505 | 850 mm | KUBOTA | ARTICULATED COM; for those requiring a different size.

  • Diesel-powered for uninterrupted work

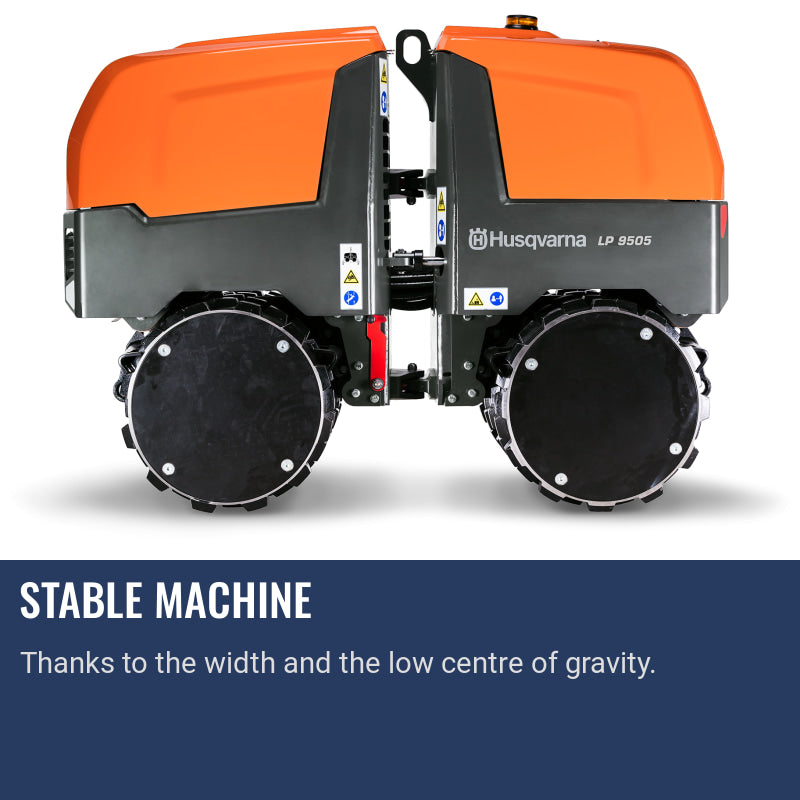

  • Articulated trench compactor for smooth, compacted surface

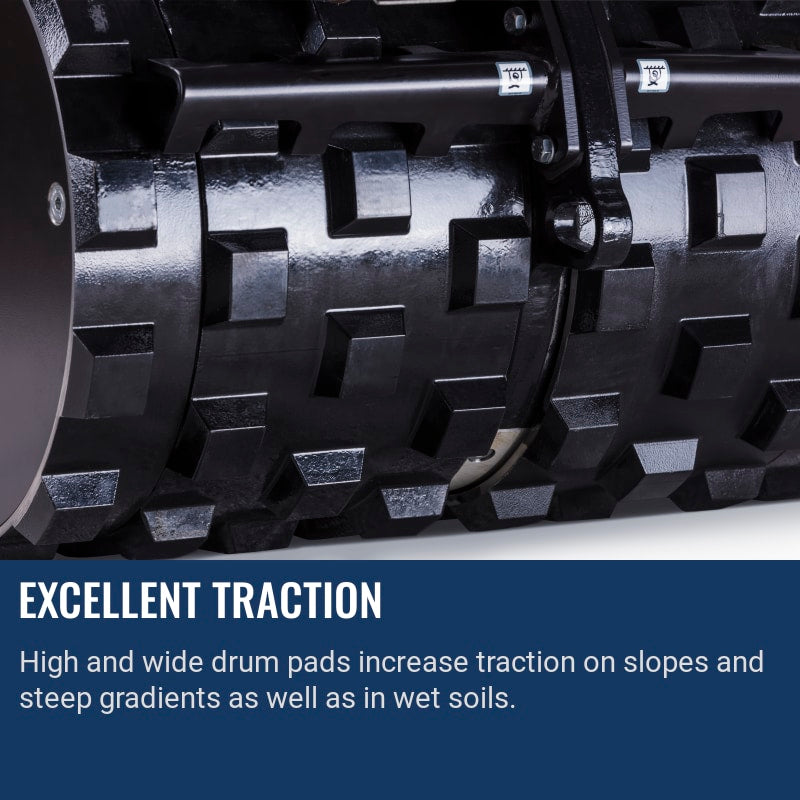

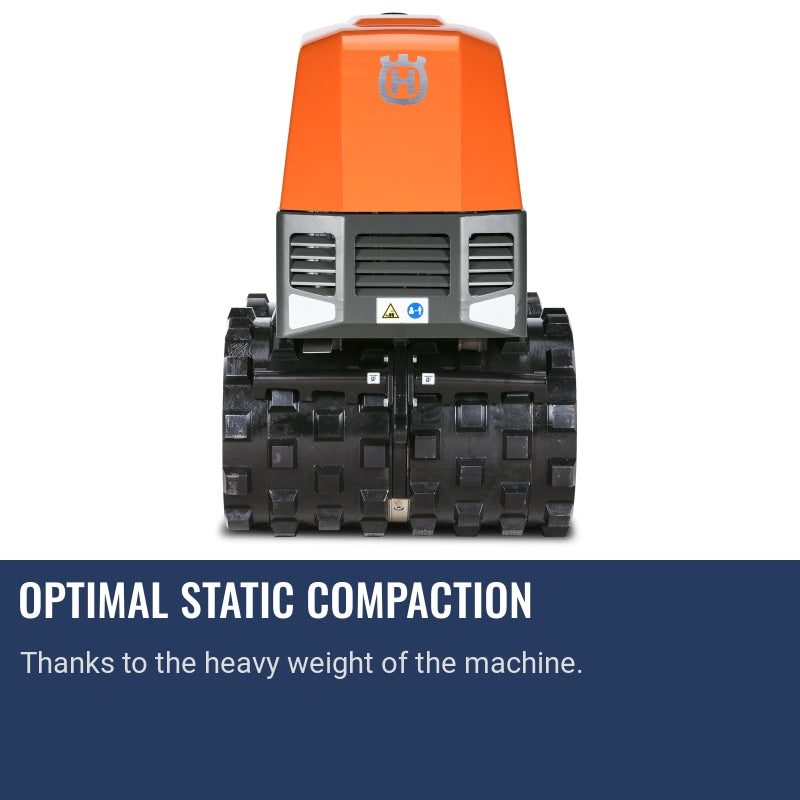

  • High operating weight and ultimate traction for all soil types
  • Radio remote control for flexibility and safety

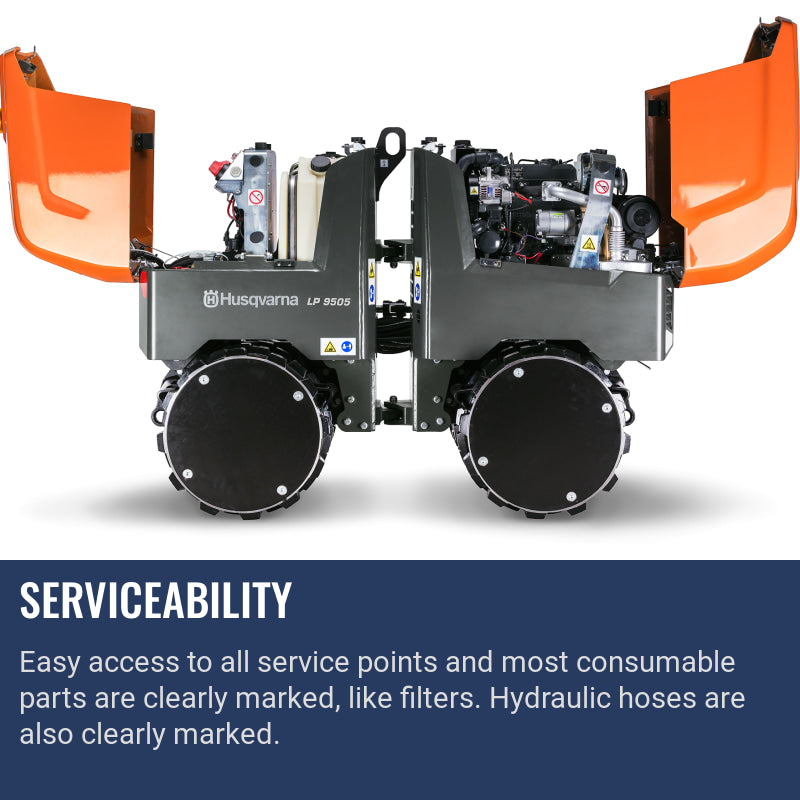

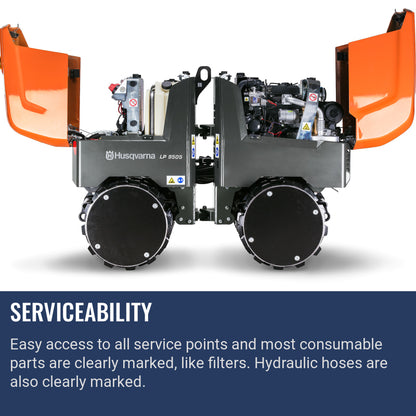

  • Easy servicing with all service points clearly marked and accessible

+ FREE Ironclad® Vibration Impact Gloves Included

Every purchase includes a FREE pair of Ironclad® Vibration Impact Gloves — a professional-grade work glove designed to reduce hand fatigue and improve comfort during long compaction jobs.

These industrial gloves feature a synthetic suede palm with ergonomically placed, non-compressible gel padding that absorbs vibration energy from heavy equipment like plate compactors. The breathable nylon back keeps hands cool, while the neoprene knuckle panel adds protection without restricting movement.

Reinforced index finger and thumb zones increase durability in high-wear areas, and the hybrid safety cuff allows for quick on-and-off between tasks. A built-in terry cloth sweat-wipe thumb keeps you focused on the job — not the heat.

Best Uses:

  • Impact tools
  • Pneumatic tools
  • Heavy industrial equipment

Glove Features:

  • Synthetic suede palm
  • Ergonomic gel palm pads for vibration damping
  • Breathable nylon back of hand
  • Hybrid safety cuff for comfort & rapid egress
  • Reinforced thumb saddle & index finger
  • Terry cloth sweat-wipe thumb
View full details
Product Specification
Husqvarna LP 9505 W/ Free Vibration Impact Ironclad Gloves
Product Info
Manufacturer
Husqvarna
Product Type
Compactors
Product Subtype
Compaction rollers
Model/Series
TRENCH COMPACTOR LP 9505
Part #
967950801
UPC
805544172486
Quantity
1
Engine / Power

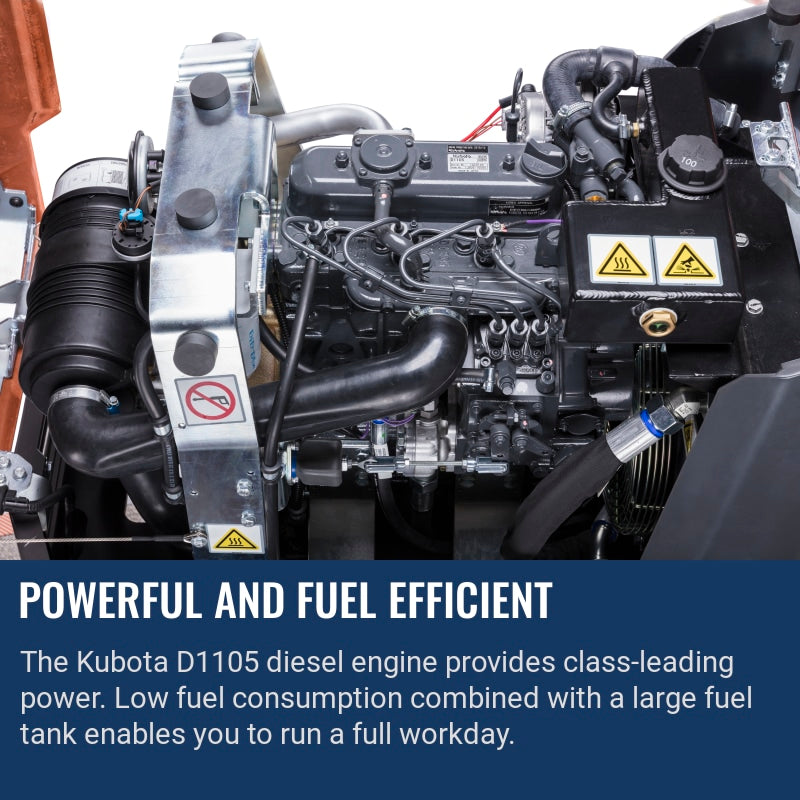

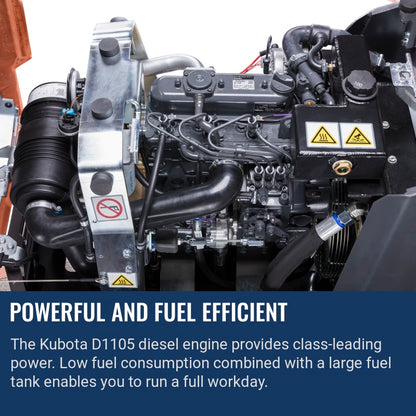

Motor/Engine Model
D1105
Engine Power
24 hp
Starter
Electric
Exhaust Emissions (CO₂ EU V)
976 g/kWh
Power Source
Diesel
Dimensions & Weight
Weight
3,704 lbs
Packaging
Packaging Length
76.772 in
Packaging Width (Calc)
35.433 in
Packaging Height (Calc)
62.402 in
Article Gross Weight (Calc)
3,858.09 lbs
Sound & Vibration
Sound Power Level, Guaranteed (LWA)
106 dB(A)
Sound Pressure Level at Operator's Ear
83 dB(A)
Warranty
Compaction Roller Husqvarna LP 9505 Warranty
5 year limited warranty
Service & Maintenance Parts
ACCESSORIES 9 parts
ACCESSORIES diagram
Part Article number Qty Comment Price Details
1SENSOR ASSY 548268701 1
Regular price $852.39
Regular price $1,025.00 Sale price $852.39
View part
2SCREW 595683701 3 M6x12 10.9 FZB ISO 7380
3SENSOR 548217001 1
4CABLE ASSY 548183101 1
5PLATE 548260301 1
6PIPE CLAMP 595114401 1 Pipe clamp D13x15 ?6
7SPACER 548411701 1 STUD-SPCE-I/E-WS10-ST-A2K-M6X40-14-12
8PLATE 548260302 1
9SCREW 595344301 2 M8x30 DIN 933-8.8 FZB
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
BATTERY 21 parts
BATTERY diagram
Part Article number Qty Comment Price Details
1BATTERY 594485901 1 BATTERY
2TERMINAL 596368001 1 BATTERY TERMINAL +
3TERMINAL 596368101 1 BATTERY TERMINAL -
4HEXAGON NUT 595287501 2 HEXAGON NUT
5WASHER 595036601 2 WASHER
6SPRING WASHER 597448301 2 SPRING WASHER
7NUT 595035701 2 NUT Hexagon
8TERMINAL 596368201 1 TERMINAL Battery terminal cover +
9TERMINAL 596368301 1 TERMINAL Battery terminal cover -
10BRACKET 597493702 1
11INSULATION 596912001 1 BATTERY INSULATION - INSULATION Battery
12BOLT 594118501 9 BOLT, up to SN 20210600251
13WASHER 597448501 3 WASHER, up to SN 20210600251
14BRACKET 596886101 2 MOUNT BRACKET 1 ASM. Up to SN 20210600251
15BRACKET 597448202 1 MOUNT BRACKET 2 ASM. Up to SN 20210600251
16DAMPER 596912301 3 DAMPER Rubber, up to SN 20210600251
17WASHER 595113301 6 From SN 20210600251
18BATTERY 596912201 1 BATTERY Damping
19PLATE 529451605 1 From SN 20210600251
20SCREW EHHM 725250171 1 M10X50 HEX FT, From SN 20210600251
21WASHER 595113301 1 From SN 20210600251
CONTROL PANEL 26 parts
CONTROL PANEL diagram
Part Article number Qty Comment Price Details
1COVER 596377901 1 COVER Console cover
Regular price $107.89
Regular price $131.00 Sale price $107.89
View part
2WASHER 595036601 4 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
3SCREW 594117901 4 SCREW
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
4SOCKET 595214501 1 POWER SOCKET
Regular price $73.49
Regular price $88.40 Sale price $73.49
View part
5NUT 596889103 4 NUT Spacing M4x9, L=30
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
6BATTERY CHARGER 596367501 1 BATTERY CHARGER
Regular price $1,331.75
Regular price $1,522.00 Sale price $1,331.75
View part
7FUSE HOLDER 596365801 1 FUSE HOLDER
Regular price $144.19
Regular price $174.00 Sale price $144.19
View part
8WASHER 595113201 6 WASHER
Regular price $0.16
Regular price $0.18 Sale price $0.16
View part
9SCREW 596889704 4 SCREW Hex. Head M6S M4x12 8.8 fzb
Regular price $0.16
Regular price $0.18 Sale price $0.16
View part
10LOCK NUT 595351901 2 LOCK NUT M4 CL6 DIN 985
11BUZZER 594463401 1 BUZZER
Regular price $28.18
Regular price $32.20 Sale price $28.18
View part
12SCREW 595035301 6 COUNTERSUNK HEX. SOCK. SCREW
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
13SPACER 596379801 1 SPACER
Regular price $9.39
Regular price $7.63 Sale price $9.39
View part
14SWITCH 596366101 1 BATTERY Battery disconnector
Regular price $224.88
Regular price $257.00 Sale price $224.88
View part
15FUSE 596365401 5 FUSE 7.5 A
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
16FUSE 595185501 2 FUSE 5 A
Regular price $0.50
Regular price $0.57 Sale price $0.50
View part
17FUSE 595469001 1 FUSE 10 A
Regular price $0.50
Regular price $0.57 Sale price $0.50
View part
18BRIDGE 596365501 6 CONTACT BRIDGE
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
19PIPE CLAMP 594125601 1 PIPE CLAMP
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
20PLANE WASHER 595036501 1 WASHER Plain
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
21SOCKET 595347901 1 SOCKET Hex. Screw
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
22REMOTE CONTROL 596367601 1 Radio transmitter
Regular price $6,238.00
Regular price $7,277.67 Sale price $6,238.00
View part
23DRIVE BELT 596367701 1 Belt radio transmitter
Regular price $462.00
Regular price $528.00 Sale price $462.00
View part
24CABLE 594868901 1 CONTROL CABLE
Regular price $485.63
Regular price $555.00 Sale price $485.63
View part
25BATTERY 596367901 2 BATTERY REMOTE CONTROL
Regular price $333.38
Regular price $381.00 Sale price $333.38
View part
26CHARGER 594195202 1
Regular price $414.70
Regular price $376.00 Sale price $414.70
View part
COOLER 5 parts
COOLER diagram
Part Article number Qty Comment Price Details
1COOLER 596364601 1
2EXPANSION TANK 535528301 1
3CAP 596364402 1
4FUEL HOSE 596383503 1
5CLAMP 595454601 1
COOLING SYSTEM 31 parts
COOLING SYSTEM diagram
Part Article number Qty Comment Price Details
1COOLER 597339101 1 COOLER ASSY, Up to SN 20210500646
2BRACKET 596377401 1 BRACKET Cooler bracket LHS
3BRACKET 596377301 1 BRACKET Cooler bracket RHS
4HOSE 596364201 1 HOSE Cooler hose
5HOSE 596364301 1 HOSE Cooler hose
6HOSE CLAMP 596891403 4 HOSE CLAMP Ø32-44
7HOSE CLAMP 596891401 1 HOSE CLAMP Ø12.7-16
8HOSE CLAMP 596891402 1 HOSE CLAMP Ø25-32
9FITTING 595975401 1 FITTING
10HOSE 596373101 1 HOSE Water drain hose
11UNIT 596893601 1 UNIT Bulk Head Union M18x1.5
12PLUG 596889001 1 PLUG Ø12
13NUT 596889101 1 NUT M18x1,5
14WASHER 595036601 19 WASHER
15SCREW 595033401 10 SCREW
16SCREW 595344301 6 SCREW
17NIPPLE 596889307 2 NIPPLE STRAIGHT UNF 7/8-14 - M30x2
18BRACKET 596381401 2 BRACKET
19BRACKET 596378001 1 BRACKET Cooler Bracket
20SCREW 595034401 2 SCREW M8X16
21BRACKET 596377201 1 BRACKET Rubber Strip Bracket
22STRIP 596382901 1 RUBBER STRIP Rubber Strip
23NUT 595352301 3 NUT LOCK
24WASHER 594123401 2 WASHER 8.4 X2 2 X 3 MM
25SCREW 595110101 2 SCREW
26BRACKET 596378601 1 BRACKET
27PLANE WASHER 595036501 1 WASHER Plain
28SCREW 595344201 1 SCREW
29GUARD 596364701 1 GUARD Fan guard RHS
30GUARD 596364801 1 GUARD Fan guard LHS
31CAP 596364401 1 Up to SN 20210500646
COVER 26 parts
COVER diagram
Part Article number Qty Comment Price Details
1SUPPORT 596380401 1 SUPPORT Hood support
Regular price $271.09
Regular price $220.00 Sale price $271.09
View part
2WASHER 595036601 8 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
3SCREW 594117901 6 SCREW
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
4HOOD 598267701 1 FRONT HOOD
Regular price $1,718.79
Regular price $2,067.00 Sale price $1,718.79
View part
5SCREW 596384201 14 THREAD FORMING SCREW
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
6BRACKET 596381701 1 BRACKET Latch bracket
Regular price $86.71
Regular price $99.10 Sale price $86.71
View part
7SCREW 596384301 4 THREAD FORMING SCREW
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
8BRACKET 596376901 1 BRACKET Sensor bracket
Regular price $17.59
Regular price $20.10 Sale price $17.59
View part
9SCREW 596384101 6 THREAD FORMING SCREW
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
10SENSOR 596366501 1 SENSOR Front MDS
Regular price $962.89
Regular price $1,015.00 Sale price $962.89
View part
11SCREW 596695129 4 SCREW HEX. SOCK. SCREW
Regular price $0.16
Regular price $0.18 Sale price $0.16
View part
12LOOP 596380001 1 LOOP Padlock loop
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
13SLEEVE 596376001 2 SLEEVE Distance Sleeve
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
14WASHER 595036401 2 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
15SCREW 595344201 1 SCREW
Regular price $0.16
Regular price $0.18 Sale price $0.16
View part
16WIRE 596374401 1 WIRE Hood wire
Regular price $22.93
Regular price $26.20 Sale price $22.93
View part
17SCREW 595033201 1 SCREW
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
18CLAMP 595114701 1 PIPE CLAMP COVERED
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
19CABLE 596366901 1 CABLE OPS connection cable
Regular price $41.56
Regular price $47.50 Sale price $41.56
View part
20PIPE CLAMP 595114401 1 Ø13
21PLANE WASHER 595036501 1 WASHER Plain
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
22SCREW 595348001 1 SCREW HEX SOCK
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
23GRIP 596376401 1 GRIP Rubber grip
Regular price $39.19
Regular price $32.20 Sale price $39.19
View part
24BRACKET 596381601 1 BRACKET
Regular price $57.40
Regular price $65.60 Sale price $57.40
View part
25NUT 595352301 2 NUT LOCK
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
26SUPPORT 596376501 2 SUPPORT Hood support
Regular price $43.39
Regular price $35.20 Sale price $43.39
View part
COVER 48 parts
COVER diagram
Part Article number Qty Comment Price Details
1SUPPORT 596380401 1 SUPPORT Hood support
2WASHER 595036601 8 WASHER
3SCREW 594117901 6 SCREW
4HOOD 595916301 1 HOOD Rear hood
5SCREW 596384201 14 SCREW Screw
6HINGE 596384401 2 HINGE Hinge
7SCREW 596384301 16 SCREW Screw
8LOOP 596378301 1 LOOP Padlock loop
9HATCH 595916401 1 HATCH Hatch
10BRACKET 596378101 1 BRACKET Gas damper bracket
11SCREW 596384101 18 SCREW Screw
12GAS SPRING 596384501 1 GAS SPRING Gas spring
13PLANE WASHER 595036501 5 WASHER Plain
14LOCK NUT 595352001 4 LOCK NUT M6
15LOOP 596378201 1 LOOP Padlock loop
16HOLDER 596380201 1 HOLDER Document holder
17HOLDER 596380101 1 HOLDER Document holder
18SPACER 596378701 4 SPACER Spacer
19BRACKET 596381701 1 BRACKET Latch bracket
20BRACKET 596376901 1 BRACKET Sensor bracket
21SENSOR 596366601 1 SENSOR Rear MDS
22SCREW 596695129 4 SCREW HEX. SOCK. SCREW
23LOOP 596380001 1 LOOP Padlock loop
24GROMMET 596384601 1 GROMMET Grommet
25PIPE CLAMP 594125601 1 PIPE CLAMP
26SCREW 595109801 1 SCREW
27LOCK NUT 595036001 1 LOCK NUT
28PAD 596911901 2 PAD Adhesive Rubber
29SLEEVE 596376001 2 SLEEVE Distance Sleeve
30WASHER 595036401 4 WASHER
31SCREW 595344201 2 SCREW
32WIRE 596374501 1 WIRE Hood wire
33SCREW 595033201 1 SCREW
34CLAMP 595114701 1 CLAMP
35PIPE CLAMP 596891302 1 PIPE CLAMP Covered Ø10, M6
36SCREW 595348001 1 SCREW
37CLIP 596376301 1 CLIP Clip
38LOCK 596376201 1 LOCK Hatch lock
39GRIP 596376401 1 GRIP Rubber grip
40BRACKET 596381601 1 BRACKET Bracket
41NUT 595352301 2 NUT
42SUPPORT 596376501 2 SUPPORT Hood support
43LIGHT 596885601 1 LIGHT Warning light
44BRACKET 596886401 1 BRACKET Warning light
45SCREW 594531201 3 SCREW M4x20
46MOUNT 596886701 4 MOUNT Cable tie
47CABLE 594126001 4 CABLE Tie
48CABLE 596366901 1 CABLE OPS connection cable
DECALS 19 parts
DECALS diagram
Part Article number Qty Comment Price Details
1DECAL 594660901 2 LABEL Lifting Point
Regular price $0.63
Regular price $0.71 Sale price $0.63
View part
2LABEL 594869501 4 LABEL Securing Point
Regular price $0.63
Regular price $0.71 Sale price $0.63
View part
3LABEL 594660801 2 LABEL Safety, Rotating V-Belts
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
4DECAL 597447301 2 DO NOT PRESSURE WASH
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
5DECAL 597447302 2 DO NOT SPRAY WITH WATER
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
6DECAL 597447303 3 HOT SURFACE
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
7DECAL 597447304 1 PRESSURE CAP
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
8DECAL 597447305 1 ROTATING FAN BLADE
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
9DECAL 597447306 4 REMOTE CONTROLLED WARNING
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
10DECAL 597447307 4 ARTICULATION WARNING
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
11DECAL 597447308 1 LIFT AND TRANSPORT WARNING
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
12DECAL 585949301 1 HUSQVARNA CROWN 135
13DECAL 591357401 2 HUSQVARNA LOGO
Regular price $8.11
Regular price $9.27 Sale price $8.11
View part
14DECAL 596912501 2 DECAL LP9505 Model Code
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
15DECAL 596912601 1 DECAL Overlay electrical panel
Regular price $34.29
Regular price $41.30 Sale price $34.29
View part
16DECAL 596912602 1 DECAL Start instruction
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
17DECAL 596912603 1 DECAL Lift and tie down instruction
Regular price $21.61
Regular price $24.70 Sale price $21.61
View part
18DECAL 596280201 1 DECAL Compliance RCM
Regular price $3.60
Regular price $4.12 Sale price $3.60
View part
19SCREW 595351001 4 DRIVE SCREW
DRUMS AND SCRAPERS 11 parts
DRUMS AND SCRAPERS diagram
Part Article number Qty Comment Price Details
1DRUM 596363301 4 DRUM
2DRUM 596363401 4 DRUM EXTENSION

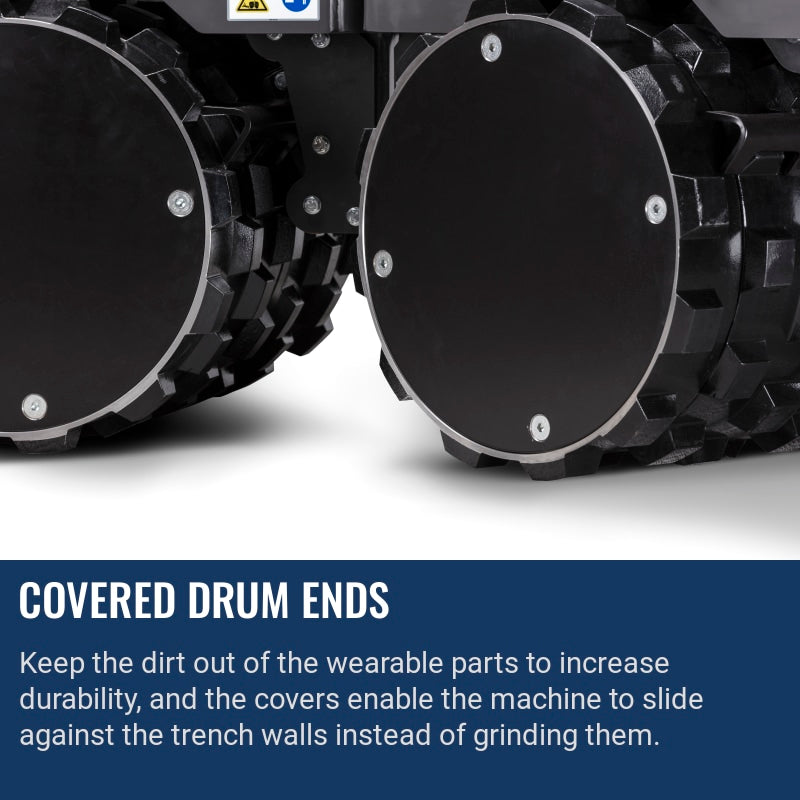

3DRUM 596379101 4 DRUM COVER
4WASHER 596893101 20 WASHER Plain Ø17x30x3 HV300
5SCREW 596889703 20 SCREW Hex. Head M6S M16x40 12.9 Geomet ISO4017
6WASHER 595036701 16 WASHER
7SCREW 596889714 16 SCREW Hex. Head M6S M16x75 8.8 fzb
8SCREW 596891202 16 SCREW Countersunk Hex. Sock. MF6S M16x35
9SCRAPER 596379201 8 SCRAPER 850 MM
10WASHER 595113401 16 WASHER
11BOLT 594119001 16 BOLT Hexagon Head M12X30 DIN933 8.8 FZB
DRUM REPAIR KIT 4 parts
DRUM REPAIR KIT diagram
Part Article number Qty Comment Price Details
1BOLT 594119001 16 BOLT Hexagon Head M12X30 DIN933 8.8 FZB
2WASHER 595113401 16 PLAIN WASHER
3SCRAPER 596379201 8 SCRAPER 850 MM
4SCRAPER 599143602 1
DRUM REPAIR KIT 4 parts
DRUM REPAIR KIT diagram
Part Article number Qty Comment Price Details
1BOLT 594119001 16 BOLT Hexagon Head M12X30 DIN933 8.8 FZB
2WASHER 595113401 16 PLAIN WASHER
3SCRAPER 596379301 8 SCRAPER 630 MM
4SCRAPER 599143601 1
ECCENTRIC ELEMENT REPAIR KIT 7 parts
ECCENTRIC ELEMENT REPAIR KIT diagram
Part Article number Qty Comment Price Details
1ROLLER BEARING 596383401 4 Spherical roller bearing - Timken 21309 EJW 33 C3
2O-RING 596889604 4 O-RING Ø100x3
3O-RING 597447801 1 O-RING Ø290x3
4SHAFT ASSY 599407201 1
5SHAFT ASSY 599407202 1 ECCENTRIC WEIGHTS and gear cpl. repair kit
6COUPLING 596375401 1
7SERVICE KIT 597542504 1
ECCENTRIC ELEMENT REPAIR KIT 11 parts
ECCENTRIC ELEMENT REPAIR KIT diagram
Part Article number Qty Comment Price Details
1SCREW 595344301 2
2WASHER 595043901 2
3PLATE 597312102 1
4SHAFT 529872701 1
5KEY 596893501 3
6WEIGHT 599321402 2
7CIRCLIP 596888801 1
8WEIGHT 599321401 1
9LOCKWASHER 595118901 4
10SCREW 594746901 4
11SHAFT ASSY 599407201 1
ECCENTRIC ELEMENT REPAIR KIT 11 parts
ECCENTRIC ELEMENT REPAIR KIT diagram
Part Article number Qty Comment Price Details
1SCREW 595344301 2
2WASHER 595043901 2
3PLATE 597312102 1
4SHAFT 529872701 1
5KEY 596893501 3
6WEIGHT 599321402 2
7CIRCLIP 596888801 1
8WEIGHT 599321401 1
9LOCKWASHER 595118901 4
10SCREW 594746901 4
11SHAFT ASSY 599407202 1
ELECTRICAL 44 parts
ELECTRICAL diagram
Part Article number Qty Comment Price Details
1CONSOLE 596379701 1 CONSOLE
Regular price $493.19
Regular price $595.00 Sale price $493.19
View part
2DAMPER 596383301 2 DAMPER Rubber damper
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
3DAMPER 596383201 2 DAMPER Rubber damper
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
4WASHER 595113401 2 WASHER
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
5SCREW 596695001 1 SCREW HEX. HEAD SCREW
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
6NUT 595112701 1 NUT LOCK
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
7WASHER 595113301 2 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
8SCREW 594118401 2 SCREW Hex. Head
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
9ELECTRICAL SYSTEM 596366001 1 ELECTRICAL SYSTEM ECU
Regular price $1,423.79
Regular price $1,712.00 Sale price $1,423.79
View part
10BRACKET 595213201 2 BRACKET
11UNIT 596366301 1 TRANSMISSION Radio receiver
Regular price $2,661.49
Regular price $3,200.00 Sale price $2,661.49
View part
12PLANE WASHER 594123801 4 PLANE WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
13BOLT 595287001 4 BOLT Hexagon
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
14SCREW 596889705 5 SCREW Hex. Head M6S M5x8 8.8 fzb
15SCREW 596891204 4 SCREW Countersunk Hex. Sock. MF6S M6x60
Regular price $0.50
Regular price $0.57 Sale price $0.50
View part
16PIPE CLAMP 596891303 1 PIPE CLAMP Covered Ø25, M8
17PIPE CLAMP 596891302 2 PIPE CLAMP Covered Ø10, M6
18WASHER 595036601 2 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
19PLANE WASHER 595036501 12 WASHER Plain
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
20SCREW 596889719 1 SCREW Hex. Sock. MC6S M8x12 8.8 fzb
21SOCKET 595347901 6 SOCKET Hex. Screw
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
22PIPE CLAMP 594125401 2 PIPE CLAMP
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
23FUSE HOLDER 596368501 1 FUSE HOLDER
Regular price $34.29
Regular price $41.30 Sale price $34.29
View part
24FUSE 596365101 1 FUSE 150A
Regular price $24.06
Regular price $27.50 Sale price $24.06
View part
25ANTENNA 596367801 1 ANTENNA
Regular price $140.00
Regular price $160.00 Sale price $140.00
View part
26FUSE HOLDER 596365901 1 FUSE HOLDER
27FUSE 596365201 2 FUSE 30A
Regular price $10.29
Regular price $12.50 Sale price $10.29
View part
28FUSE 596365301 1 FUSE 40A
Regular price $10.29
Regular price $12.50 Sale price $10.29
View part
29BASE 596376801 1 BASE Busbar base
Regular price $16.19
Regular price $18.50 Sale price $16.19
View part
30STRIP 596375901 1 STRIP Busbar strip
Regular price $47.39
Regular price $38.40 Sale price $47.39
View part
31SCREW 596891203 2 SCREW Countersunk Hex. Sock. MF6S M8x16
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
32SCREW 595111501 4 COUNTERSUNK HEX. SOCK. SCREW MF6S M5x16 8.8 FZB
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
33SCREW 596889707 1 SCREW Hex. Head M6S M8x12 8.8 fzb
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
34SCREW 595344201 6 SCREW
Regular price $0.16
Regular price $0.18 Sale price $0.16
View part
35WASHER 595113201 8 WASHER
Regular price $0.16
Regular price $0.18 Sale price $0.16
View part
36SCREW 596695129 8 SCREW HEX. SOCK. SCREW
Regular price $0.16
Regular price $0.18 Sale price $0.16
View part
37RELAY 596365701 5 RELAY
Regular price $24.49
Regular price $20.10 Sale price $24.49
View part
38CABLE 596367001 1 CABLE Connection cable
Regular price $20.21
Regular price $23.10 Sale price $20.21
View part
39CABLE 596367101 1 CABLE Connection cable
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
40CABLE 596367201 1 CABLE Connection cable
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
41CABLE 596367301 1 CABLE Connection cable
Regular price $53.38
Regular price $61.00 Sale price $53.38
View part
42CABLE 596367401 1 CABLE Connection cable
Regular price $38.76
Regular price $44.30 Sale price $38.76
View part
43CABLE 596368401 1 CABLE M12 MULTI-CORE
Regular price $213.50
Regular price $244.00 Sale price $213.50
View part
44SCREW 595348001 1 SCREW HEX SOCK
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
ENGINE - KUBOTA 52 parts
ENGINE - KUBOTA diagram
Part Article number Qty Comment Price Details
1ENGINE 596384701 1 ENGINE Diesel engine Kubota D1105-E4-ACP-X
2HOUSING 596365001 1 HOUSING Flywheel housing
3SCREW 596889721 2 SCREW Hex. Sock. MC6S M8x70 8.8 fzb
4SOCKET 594120401 6 SOCKET Hexagon, Screw
5WASHER 595036601 10 WASHER
6COUPLING 596364901 1 COUPLING
7SCREW 596889716 3 SCREW Hex. Head Fine Pitch M6S M10x1.25
8WASHER 595113301 22 WASHER
9PUMP 596373501 1 PUMP Double pump
10FITTING 596369301 1 FITTING Flange fitting
11FITTING 596369101 2 FITTING Flange fitting
12SCREW 594120701 2 SCREW Hex. Sock
13WASHER 594747301 2 WASHER 10.5 X 22 X 4 MM
14FAN 596364501 1 FAN
15SCREW 596695008 3 HEX. HEAD SCREW
16PLANE WASHER 595036501 6 WASHER Plain
17FAN 596373801 1 FAN Fan hub
18SCREW 596889717 3 SCREW Hex. Head Fine Pitch M6S M10x1.25
19STAND 596377501 1 STAND Engine stand
20STAND 596380901 3 STAND Engine stand
21SCREW 596889715 16 SCREW Hex. Head Fine Pitch M6S M10x1.25
22SCREW 595110301 8 SCREW
23WASHER 595113001 8 WASHER
24NIPPLE 596889201 1 NIPPLE ELBOW 90° UNF 9/16-18 - M18x1.5
25LOCK NUT 595352001 1 LOCK NUT M6
26FUEL HOSE 596383701 1 FUEL HOSE
27FUEL HOSE 596383501 1 FUEL HOSE
28HOSE CLAMP 596891401 10 HOSE CLAMP Ø12.7-16
29FUEL HOSE 596383501 1 FUEL HOSE
30ELBOW 596385101 2 ELBOW Swivel elbow
31BRACKET 597493701 1 FUEL FILTER BRACKET
32FUEL FILTER 597448001 1 FUEL FILTER ELEMENT
33FUEL HOSE 596383501 1 FUEL HOSE
34FUEL PUMP 597448601 1 Electric Fuel Pump
35FUEL HOSE 596383501 1 FUEL HOSE
36FUEL FILTER 597448003 1 FUEL FILTER
37HOSE 596373001 1 HOSE Oil drain hose
38NIPPLE 596889312 1 NIPPLE STRAIGHT M12x1.25 - M18x1.5
39UNIT 596893601 1 UNIT Bulk Head Union M18x1.5
40NUT 596889101 1 NUT M18x1,5
41PIPE CLAMP 596891302 1 PIPE CLAMP Covered Ø10, M6
42PIPE CLAMP 594125601 1 PIPE CLAMP
43SCREW 595344201 2 SCREW
44PIPE CLAMP 596891301 1 PIPE CLAMP Covered Ø10, M8
45PIPE CLAMP 594125301 1 PIPE CLAMP COVERED
46NUT 595352301 2 NUT LOCK
47SCREW 595033401 1 M6S M8x25 FZB
48NUT 595035701 1 Hexagon
49HYDRAULIC PUMP 547014101 1 K7731-34711 ASSY, GP048L
50WASHER 595036601 3 8x16x1,6 din 125 b zn
51BOLT 595110201 1 M08x035, 8.8, A2K
52SOLENOID 540596801 1 SHUT OFF SOLENOID
EXHAUST AND INTAKE SYSTEM 46 parts
EXHAUST AND INTAKE SYSTEM diagram
Part Article number Qty Comment Price Details
1BRACKET 596381101 1 BRACKET Main front bracket
2BRACKET 596380701 1 BRACKET Main front bracket
3BRACKET 596886301 1 BRACKET Solenoid
4THROTTLE 596366201 1 THROTTLE Throttle solenoid
5EXHAUST 596375001 1 EXHAUST Exhaust system
6BRACKET 596380801 1 BRACKET Air filter bracket
7AIR FILTER 596886501 1 AIR FILTER
8O-RING 597447802 1 O-RING
9UNIT 597449401 1 SAFETY ELEMENT
10UNIT 597449402 1 MAIN ELEMENT
11CAP 597448101 1 VACUATOR CAP
12INLET PIPE 596885701 1 INLET PIPE
13HORN 595193701 1 HORN
14WASHER 595036601 19 WASHER
15SCREW 595033401 6 SCREW
16SCREW 596889706 1 SCREW Hex. Head M6S M8x10 8.8 fzb
17WASHER 595113001 4 WASHER
18SCREW 595110301 4 SCREW
19SCREW 594117901 4 SCREW
20WASHER 595113301 6 WASHER
21LOCK NUT 594123101 2 LOCK NUT M10
22SCREW 594118601 2 HEX. HEAD SCREW
23PLANE WASHER 595036501 5 WASHER Plain
24SCREW 595033201 4 SCREW
25DAMPER 596383201 4 DAMPER Rubber damper
26SCREW 596891201 2 SCREW Countersunk Hex. Sock. MF6S M8x30
27WASHER 594123401 2 WASHER 8.4 X2 2 X 3 MM
28NUT 595352301 2 NUT LOCK
29SCREW 596889707 5 SCREW Hex. Head M6S M8x12 8.8 fzb
30SCREW 595344201 1 SCREW
31SCREW 595110101 3 SCREW
32PIPE CLAMP 594125301 4 PIPE CLAMP
33SCREW 596889723 2 SCREW Hex. Sock. Fine Pitch MC6 SM10x1.25x70
34ROD 596384901 1 ROD Rod eye
35ROD 596385001 2 ROD Rod clevis
36ROD 596374201 1 ROD Threaded rod
37HEXAGON NUT 595287501 3 HEXAGON NUT
38ATTACHMENT 596376701 1 ATTACHMENT Tube attachment
39INLET PIPE 596374701 1 INLET PIPE
40SENSOR 596886601 1 SENSOR Air filter
41BRACKET 597448201 1 BRACKET REMOTE MOUNT
42HOSE CLAMP 596891404 2 HOSE CLAMP Ø40-60
43INLET PIPE 596374801 1 INLET PIPE
44WASHER 595113201 2 WASHER
45SCREW 596889704 2 SCREW Hex. Head M6S M4x12 8.8 fzb
46CLAMP 595455001 3 HOSE CLAMP, D51-65 MM W. SCREW
FRAME 54 parts
FRAME diagram
Part Article number Qty Comment Price Details
1FRAME 596381001 1 FRAME Front frame
2BRACKET 596885901 1 BRACKET Hook bracket lower
Regular price $199.50
Regular price $228.00 Sale price $199.50
View part
3BRACKET 596886001 1 BRACKET Hook bracket top
Regular price $38.76
Regular price $44.30 Sale price $38.76
View part
4WASHER 595036601 2 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
5SCREW 594117901 2 SCREW
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
6BRACKET 596379501 2 BRACKET Support bracket
Regular price $90.13
Regular price $103.00 Sale price $90.13
View part
7HUB 596381501 2 HUB Clamping Hub
Regular price $39.19
Regular price $32.20 Sale price $39.19
View part
8SHAFT 596376101 1 SHAFT
Regular price $39.19
Regular price $32.20 Sale price $39.19
View part
9WASHER 595036601 11 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
10SCREW 595344301 4 SCREW
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
11HINGE 596380501 1 HINGE
Regular price $34.29
Regular price $41.30 Sale price $34.29
View part
12HINGE 596380601 1 HINGE
Regular price $34.29
Regular price $41.30 Sale price $34.29
View part
13DAMPER 596383101 2 DAMPER Rubber damper
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
14BRACKET 596378801 1 BRACKET Bracket Rubber Dampers
15BRACKET 596380301 1 BRACKET Bracket rubber damper
16BRACKET 596378901 2 BRACKET Bracket Rubber Damper
17DAMPER 596374101 1 DAMPER Rubber damper
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
18SCREW 595033401 4 SCREW
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
19SCREW 595110101 5 SCREW
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
20WASHER 595113401 14 WASHER
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
21WASHER 595036701 3 WASHER
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
22SCREW 596889712 2 SCREW Hex. Head M6S M16x30 8.8 fzb
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
23SCREW 594119101 12 SCREW
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
24DEFLECTOR 597448901 1 DEFLECTOR
25SCREW 595345301 4 SCREW Hex. Head
26BLADE BUSHING 596383801 2 BUSHING
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
27HOOK 596378401 1 HOOK
Regular price $69.59
Regular price $83.80 Sale price $69.59
View part
28LOCK NUT 595036101 1 LOCK NUT
Regular price $0.50
Regular price $0.57 Sale price $0.50
View part
29LATCH 596393201 1 LATCH Indexing plunger
Regular price $38.76
Regular price $44.30 Sale price $38.76
View part
30LOOP 596379901 1 LOOP Padlock loop
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
31PLANE WASHER 594123801 2 PLANE WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
32BOLT 595287001 2 BOLT Hexagon
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
33STRAP 596376601 2 STRAP
Regular price $11.29
Regular price $9.13 Sale price $11.29
View part
34WASHER 594124001 4 WASHER 13X36X6 FZB
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
35BOLT 595345201 4 BOLT Hexgon
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
36BEARING 598141501 4 BEARING
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
37RING 596888902 2 RING Retaining Type RS, size 7
38SUPPORT 596885801 2 SUPPORT Hood
Regular price $35.89
Regular price $29.10 Sale price $35.89
View part
39SCREW 597447502 4 6-P. SOCK SCREW
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
40LOCK NUT 595352001 4 LOCK NUT M6
41JOINT 597449001 2 ARTICULATING JOINT
Regular price $513.63
Regular price $587.00 Sale price $513.63
View part
42JOINT 596363001 2 JOINT Main joint part
43JOINT 596363101 2 JOINT Joint part
44JOINT 596374001 2 JOINT Joint shaft
Regular price $96.25
Regular price $110.00 Sale price $96.25
View part
45BEARING 596381901 2 BEARING Radial sphearical plain bearing
Regular price $56.18
Regular price $64.20 Sale price $56.18
View part
46CIRCLIP 596888701 2 CIRCLIP Ø55
47WASHER 595044001 4 WASHER Lock
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
48SCREW 596889713 4 SCREW Hex. Head M6S M16x45 8.8 fzb
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
49SCREW 596889722 4 SCREW Hex. Sock. MC6S M16x50 8.8 fzb
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
50WASHER 595036701 2 WASHER
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
51LOCK NUT 595036101 2 LOCK NUT
Regular price $0.50
Regular price $0.57 Sale price $0.50
View part
52CAP 597448102 2 GREASE NIPPLE CAP
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
53LUBRICATION NIPPLE 594126801 2 LUBRICATION NIPPLE Grease
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
54DECAL 597493601 2 DECAL REFLECTIVE, WHITE
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
FRAME 46 parts
FRAME diagram
Part Article number Qty Comment Price Details
1FRAME 596379001 1 FRAME Rear frame
2BRACKET 596378501 1 BRACKET Bracket rubber dampers
3BRACKET 596378801 1 BRACKET Bracket rubber dampers
4BRACKET 596378901 2 BRACKET Bracket Rubber Damper
5SCREW 596889712 2 SCREW Hex. Head M6S M16x30 8.8 fzb
6WASHER 595036701 2 WASHER
7SCREW 594119101 12 SCREW
8WASHER 595113401 16 WASHER
9SCREW 595345301 4 SCREW Hex. Head
10VALVE 596379601 1 VALVE Valve plate
11SCREW 595034401 4 SCREW M8X16
12BRACKET 596379501 2 BRACKET Support bracket
13DAMPER 596383101 2 DAMPER Rubber damper
14SCREW 595110101 5 SCREW
15SCREW 595033401 4 SCREW
16WASHER 595036601 13 WASHER
17BRACKET 596885901 1 BRACKET Hook bracket lower
18BRACKET 596886001 1 BRACKET Hook bracket top
19SCREW 594117901 2 SCREW
20LOOP 596379901 1 LOOP Padlock loop
21BOLT 595287001 2 BOLT Hexagon
22PLANE WASHER 594123801 2 PLANE WASHER
23DAMPER 596374101 1 DAMPER Rubber damper
24SUPPORT 596374901 2 SUPPORT Tank support
25SHAFT 596376101 1 SHAFT
26HINGE 596380601 1 HINGE
27HINGE 596380501 1 HINGE
28HUB 596381501 2 HUB Clamping Hub
29BEARING 598141501 4 BEARING
30RING 596888902 2 RING Retaining Type RS, size 7
31SCREW 595344301 4 SCREW
32SUPPORT 596885801 2 SUPPORT Hood
33SCREW 597447502 4 6-P. SOCK SCREW
34LOCK NUT 595352001 4 LOCK NUT M6
35STRAP 596376601 2 STRAP
36BOLT 595345201 4 BOLT Hexgon
37WASHER 594124001 4 WASHER 13X36X6 FZB
38SHAFT LOCK 596377601 1 SHAFT LOCK
39SCREW 595344201 1 SCREW
40PLANE WASHER 595036501 1 WASHER
41HYDRAULIC CYLINDER 596369401 1 HYDRAULIC CYLINDER
42BEARING 596381801 2 BEARING Radial sphearical plain bearing
43SHAFT 596373901 2 SHAFT
44SCREW 596889709 1 SCREW Hex. Head M6S M8x16 8.8 ISO A2-70
45RING 596888901 1 RING Retaining Type RS, size 19
46DECAL 597493602 2 DECAL REFLECTIVE, RED
FUEL TANK 12 parts
FUEL TANK diagram
Part Article number Qty Comment Price Details
1FUEL TANK 596377001 1 FUEL TANK
Regular price $246.59
Regular price $299.00 Sale price $246.59
View part
2LID 596382401 1 LID Fuel tank lid
Regular price $65.28
Regular price $74.60 Sale price $65.28
View part
3STRAINER 596382201 1 STRAINER Fuel strainer
Regular price $103.39
Regular price $83.80 Sale price $103.39
View part
4HOSE 596382301 1 HOSE Hose barb
Regular price $15.19
Regular price $18.50 Sale price $15.19
View part
5FUEL HOSE 596383601 1 FUEL HOSE
6GROMMET 596382501 2 GROMMET
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
7ELBOW 596382601 1 ELBOW 8-8mm
Regular price $39.19
Regular price $33.80 Sale price $39.19
View part
8FUEL HOSE 596383601 1 FUEL HOSE
9ELBOW 596382701 1 ELBOW 8-6mm
Regular price $39.19
Regular price $29.10 Sale price $39.19
View part
10CLAMP 596382001 1 CLAMP FUEL TANK
Regular price $73.49
Regular price $88.40 Sale price $73.49
View part
11WASHER 595036601 1 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
12SENSOR 596366401 1 SENSOR Fuel level sensor
Regular price $197.19
Regular price $239.00 Sale price $197.19
View part
HYDRAULIC BLOCK 11 parts
HYDRAULIC BLOCK diagram
Part Article number Qty Comment Price Details
1BLOCK 596373601 1 BLOCK Control block
Regular price $2,308.25
Regular price $2,638.00 Sale price $2,308.25
View part
2NIPPLE 596889301 1 NIPPLE STRAIGHT G1/4 - M14x1.5
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
3FITTING 595975401 7 STRAIGHT FITTING G3/8 - M18x1.5
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
4NIPPLE 596889303 1 NIPPLE STRAIGHT G1/2 - M22x1.5
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
5NIPPLE 596889305 4 NIPPLE STRAIGHT G3/8 - M22x1.5
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
6NIPPLE 596889302 1 NIPPLE STRAIGHT G1/2 - M30x2
Regular price $24.06
Regular price $27.50 Sale price $24.06
View part
7NIPPLE 596889501 1 NIPPLE L JOINT M14x1,5
Regular price $21.61
Regular price $24.70 Sale price $21.61
View part
8SOLENOID 536798601 1 805350919 SV08-23-02-12-DED-B-00
Regular price $367.89
Regular price $300.00 Sale price $367.89
View part
9SOLENOID 536799001 1 805354719 SV10-23-01-12D-DED-B-00
Regular price $413.49
Regular price $336.00 Sale price $413.49
View part
10SOLENOID 536799201 1 83003381 SV10-34-04-12D-DED-B-00
Regular price $724.79
Regular price $587.00 Sale price $724.79
View part
11SOLENOID 536799301 1 83029662 SV15-34-03-12D-DED-B-00
Regular price $876.89
Regular price $711.00 Sale price $876.89
View part
HYDRAULIC HOSES 11 parts
HYDRAULIC HOSES diagram
Part Article number Qty Comment Price Details
1FITTING 595975401 6 STRAIGHT FITTING G3/8 - M18x1.5
2WASHER 595354801 2 SEAL WASHER 0661 1000 00
3CONNECTION 595117201 2 COUPLING 3/8-3/8
4HYDRAULIC HOSE 596370601 1 HYDRAULIC HOSE
5HYDRAULIC HOSE 596370701 1 HYDRAULIC HOSE
6HYDRAULIC HOSE 596370801 1 HYDRAULIC HOSE
7HYDRAULIC HOSE 596370901 1 HYDRAULIC HOSE
8HYDRAULIC HOSE 596371001 1 HYDRAULIC HOSE
9HYDRAULIC HOSE 596371101 1 HYDRAULIC HOSE
10HYDRAULIC HOSE 596371201 1 HYDRAULIC HOSE
11HYDRAULIC HOSE 596372301 1 HYDRAULIC HOSE
HYDRAULIC HOSES 22 parts
HYDRAULIC HOSES diagram
Part Article number Qty Comment Price Details
1NIPPLE 596889302 5 NIPPLE STRAIGHT G1/2 - M30x2
2NIPPLE 596889304 2 NIPPLE STRAIGHT G3/4 - M30x2
3ELBOW 596891604 1 ELBOW SWIVEL 90° M30x2
4ELBOW 596891607 2 ELBOW SWIVEL 45° M30x2
5HOSE COUPLING 596893401 1 HOSE COUPLING DIN 90° 5/8 M26x1.5
6FITTING 596374301 1 PUMP FITTING
7NIPPLE 596889306 1 NIPPLE STRAIGHT G3/8 - M26x1.5
8PLUG 596889002 1 PLUG Ø12
9NUT 596889102 1 NUT M26x1.5
10PLANE WASHER 595036501 1 PLAIN WASHER 0261 1090 00
11HYDRAULIC HOSE 596372101 1 HYDRAULIC HOSE
12HYDRAULIC HOSE 596372201 1 HYDRAULIC HOSE
13HYDRAULIC HOSE 596372401 1 HYDRAULIC HOSE
14HYDRAULIC HOSE 596372901 1 HYDRAULIC DRAIN HOSE
15HYDRAULIC HOSE 596372501 1 HYDRAULIC HOSE
16HYDRAULIC HOSE 596372601 1 HYDRAULIC HOSE
17HYDRAULIC HOSE 596372701 1 HYDRAULIC HOSE
18HOSE CLAMP 596891406 1 HOSE CLAMP Ø26-28
19HOSE CLAMP 596891405 1 HOSE CLAMP Ø23-25
20UNIT 596893602 1 UNIT Bulk Head Union M26x1.5
21O-RING 596889601 1 O-RING Ø9.1x1.6
22SCREW 595111101 1 SCREW HEX SOCKET MC6S M6x14 8.8 fzb
HYDRAULIC HOSES 18 parts
HYDRAULIC HOSES diagram
Part Article number Qty Comment Price Details
1BLOCK 596375501 1 HYDRAULIC BLOCK
2NIPPLE 596889303 1 NIPPLE STRAIGHT G1/2 - M22x1.5
3NIPPLE 596889501 2 NIPPLE L JOINT M14x1,5
4ELBOW 596891601 1 ELBOW SWIVEL 90° M14x1,5
5PLANE WASHER 595036501 2 PLAIN WASHER
6SCREW 595348001 2 SCREW HEX SOCKET
7NIPPLE 596889305 4 NIPPLE STRAIGHT G3/8 - M22x1.5
8NIPPLE 596889308 4 NIPPLE STRAIGHT G3/8 - M14x1.5
9HYDRAULIC HOSE 596371301 1 HYDRAULIC HOSE
10HYDRAULIC HOSE 596371401 1 HYDRAULIC HOSE
11HYDRAULIC HOSE 596371501 1 HYDRAULIC HOSE
12HYDRAULIC HOSE 596372801 1 HYDRAULIC HOSE
13HYDRAULIC HOSE 596371601 1 HYDRAULIC HOSE
14HYDRAULIC HOSE 596371701 1 HYDRAULIC HOSE
15HYDRAULIC HOSE 596371801 1 HYDRAULIC HOSE
16HYDRAULIC HOSE 596371901 1 HYDRAULIC HOSE
17HYDRAULIC HOSE 596372001 1 HYDRAULIC HOSE
18SENSOR 596365601 1 SENSOR Hydraulic Temp Sensor
HYDRAULIC OIL TANK 18 parts
HYDRAULIC OIL TANK diagram
Part Article number Qty Comment Price Details
1HYDRAULIC TANK ASSY 597449101 1 HYDRAULIC OIL TANK ASSY
2HYDRAULIC TANK 596377101 1 HYDRAULIC OIL TANK
3FILTER 596368801 1 HYDRAULIC OIL FILTER ASSY
4OIL FILTER 597449301 1 HYDRAULIC OIL FILTER
5CAP 597448103 1 PLASTIC CAP HYRDAULIC FILTER
6INDICATOR 596368901 1 INDICATOR Oil filter indicator
7SCREW 595344301 2 SCREW
8WASHER 595036601 2 WASHER
9FILTER 596368601 1 FILTER Breather filter
10FILTER 596375701 1 FILTER Filter adapter
11NIPPLE 596889308 1 NIPPLE STRAIGHT G3/8 - M14x1.5
12SEALING 596375801 1 SEALING
13SCREW 596889718 3 SCREW Hex. Sock. MC6S M5x40 8.8 fzb
14GUIDE 596368701 1 GUIDE Level glass
15FITTING 596369001 1 FITTING Hose fitting
16CLAMP 596382101 1 CLAMP HYDRAULIC OIL TANK
17WASHER 595036601 1 WASHER
18FILTER 548092901 1
MOTOR HOUSING 43 parts
MOTOR HOUSING diagram
Part Article number Qty Comment Price Details
1CROSS MEMBER 596363801 1 CROSS MEMBER
Regular price $1,210.69
Regular price $1,457.00 Sale price $1,210.69
View part
2DAMPER 596375101 2 RUBBER DAMPER
Regular price $44.29
Regular price $53.40 Sale price $44.29
View part
3DAMPER 596375201 4 RUBBER DAMPER
Regular price $69.59
Regular price $83.80 Sale price $69.59
View part
4HYDRAULICS SYSTEM 596373201 1 HYDRAULICS SYSTEM Flow divider
Regular price $195.39
Regular price $236.00 Sale price $195.39
View part
5PLUG 596373301 2 PLUG
Regular price $15.19
Regular price $18.50 Sale price $15.19
View part
6BRACKET 596363901 1 MOTOR BRACKET
7WASHER 595113301 16 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
8SCREW 596889701 9 SCREW Hex. Head M6S M10x40 12.9 Geomet ISO4017
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
9HYDRAULIC MOTOR 597447401 1 HYDRAULIC MOTOR
Regular price $2,358.09
Regular price $2,835.00 Sale price $2,358.09
View part
10WASHER 595113401 7 WASHER
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
11SCREW 596889702 7 SCREW Hex. Head M6S M12x45 12.9 Geomet ISO4017
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
12LID 596377701 2 SERVICE LID
13PLANE WASHER 594123801 20 PLANE WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
14SCREW 597447501 20 SCREW
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
15NIPPLE 596889309 2 NIPPLE STRAIGHT M22x1.5 - M18x1.5
Regular price $12.16
Regular price $13.90 Sale price $12.16
View part
16NIPPLE 596889310 1 NIPPLE STRAIGHT M14x1.5 - M16x1.5
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
17NIPPLE 596889311 1 NIPPLE STRAIGHT M16x1.5 - M16x1.5
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
18NIPPLE 596889308 2 NIPPLE STRAIGHT G3/8 - M14x1.5
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
19FITTING 595975401 2 STRAIGHT FITTING G3/8 - M18x1.5
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
20ELBOW 596891605 1 ELBOW SWIVEL 45° M14x1,5
Regular price $44.29
Regular price $53.40 Sale price $44.29
View part
21ELBOW 596891608 1 ELBOW SWIVEL 45° M18x1,5
Regular price $48.19
Regular price $58.00 Sale price $48.19
View part
22ELBOW 596891602 1 ELBOW SWIVEL 90° M18x1,5
Regular price $10.29
Regular price $12.50 Sale price $10.29
View part
23HYDRAULIC HOSE 596369801 1 HYDRAULIC HOSE
Regular price $30.59
Regular price $36.90 Sale price $30.59
View part
24HYDRAULIC HOSE 596369901 1 HYDRAULIC HOSE
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
25HYDRAULIC HOSE 596370001 1 HYDRAULIC HOSE
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
26HYDRAULIC HOSE 596370101 1 HYDRAULIC HOSE
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
27SCREW 596889710 7 SCREW Hex. Head M6S M10x70 8.8 fzb
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
28HOUSING 596363601 1 ECCENTRIC HOUSING
Regular price $377.79
Regular price $456.00 Sale price $377.79
View part
29O-RING 597447801 1 O-RING
Regular price $12.16
Regular price $13.90 Sale price $12.16
View part
30ROLLER BEARING 596383401 2 ROLLER BEARING Spherical roller bearing
Regular price $294.99
Regular price $356.00 Sale price $294.99
View part
31ECCENTRIC 597542502 1 ECCENTRIC WEIGHTS with a keyway and gear cpl.
32ECCENTRIC 597542503 1 ECCENTRIC WEIGHTS and gear cpl.
33SPACER 596375301 2 SPACER
Regular price $13.09
Regular price $10.70 Sale price $13.09
View part
34O-RING 596889604 2 O-RING Ø100x3
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
35BEARING COVER 596363201 2 BEARING COVER
Regular price $62.74
Regular price $71.70 Sale price $62.74
View part
36WASHER 595036601 12 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
37SCREW 596889708 10 SCREW Hex. Head M6S M8x14 8.8 fzb
38SCREW 596889720 6 SCREW Hex. Sock. MC6S M8x40 8.8 fzb
39PIN 595029901 2 PIN PARALLELL
Regular price $0.50
Regular price $0.57 Sale price $0.50
View part
40SHAFT ASSY 599407201 1 From SN20203900290
Regular price $847.69
Regular price $1,020.00 Sale price $847.69
View part
41SHAFT ASSY 599407202 1 From SN 20203900290
Regular price $658.79
Regular price $793.00 Sale price $658.79
View part
42COUPLING 599339301 1 From SN 20203900290
Regular price $50.79
Regular price $61.10 Sale price $50.79
View part
43COUPLING 596375401 1 Up to SN 20203900290
MOTOR HOUSING 43 parts
MOTOR HOUSING diagram
Part Article number Qty Comment Price Details
1BRACKET 596363901 1 MOTOR BRACKET
2WASHER 595113301 11 WASHER
3SCREW 596889701 9 SCREW Hex. Head M6S M10x40 12.9 Geomet ISO4017
4HYDRAULIC MOTOR 597447401 1 HYDRAULIC MOTOR
5WASHER 595113401 7 WASHER
6SCREW 596889702 7 SCREW Hex. Head M6S M12x45 12.9 Geomet ISO4017
7LID 596377701 2 SERVICE LID
8PLANE WASHER 594123801 20 PLANE WASHER
9SCREW 597447501 20 SCREW
10NIPPLE 596889309 2 NIPPLE STRAIGHT M22x1.5 - M18x1.5
11NIPPLE 596889310 1 NIPPLE STRAIGHT M14x1.5 - M16x1.5
12NIPPLE 596889311 1 NIPPLE STRAIGHT M16x1.5 - M16x1.5
13NIPPLE 596889308 3 NIPPLE STRAIGHT G3/8 - M14x1.5
14FITTING 595975401 2 STRAIGHT FITTING G3/8 - M18x1.5
15ELBOW 596891605 2 ELBOW SWIVEL 45° M14x1,5
16ELBOW 596891608 1 ELBOW SWIVEL 45° M18x1,5
17ELBOW 596891602 1 ELBOW SWIVEL 90° M18x1,5
18NIPPLE 596889305 2 NIPPLE STRAIGHT G3/8 - M22x1.5
19ELBOW 596891603 1 ELBOW SWIVEL 90° M22x1,5
20ELBOW 596891606 1 ELBOW SWIVEL 45° M22x1,5
21HYDRAULIC HOSE 596369501 1 HYDRAULIC HOSE
22HYDRAULIC HOSE 596369601 1 HYDRAULIC HOSE
23HYDRAULIC HOSE 596369701 1 HYDRAULIC HOSE
24HYDRAULIC HOSE 596370401 1 HYDRAULIC HOSE
25HYDRAULIC HOSE 596370201 1 HYDRAULIC HOSE
26HYDRAULIC HOSE 596370301 1 HYDRAULIC HOSE
27HYDRAULIC HOSE 596370501 1 HYDRAULIC HOSE
28HOUSING 596363501 1 ECCENTRIC HOUSING
29ROLLER BEARING 596383401 2 ROLLER BEARING Spherical roller bearing
30O-RING 596889604 2 O-RING Ø100x3
31BEARING COVER 596363201 1 BEARING COVER
32BEARING COVER 596363701 1 BEARING COVER
33O-RING 596889602 1 O-RING Ø48x2,5
34MOTOR 596373401 1 MOTOR
35COUPLING 596375401 1 Up to SN 20203900290
36WASHER 595036601 10 WASHER
37SCREW 596889708 10 SCREW Hex. Head M6S M8x14 8.8 fzb
38PLUG 595043301 2 PLUG HEX SOCK
39SCREW 535514201 2 SCREW Hex. Head M6S M10x90 10.9 Geomet
40NIPPLE 596889301 1 NIPPLE STRAIGHT G1/4 - M14x1.5
41FITTING 596369201 2 FITTING Flange fitting
42COUPLING 599339301 1 From SN 20203900290
43O-RING 595118001 1 from SN 20210400001 to SN 20210400010
MOTOR HOUSING 43 parts
MOTOR HOUSING diagram
Part Article number Qty Comment Price Details
1BRACKET 596363901 1 MOTOR BRACKET
2WASHER 595113301 11 WASHER
3SCREW 596889701 9 SCREW Hex. Head M6S M10x40 12.9 Geomet ISO4017
4HYDRAULIC MOTOR 597447401 1 HYDRAULIC MOTOR
5WASHER 595113401 7 WASHER
6SCREW 596889702 7 SCREW Hex. Head M6S M12x45 12.9 Geomet ISO4017
7LID 596377701 2 SERVICE LID
8PLANE WASHER 594123801 20 PLANE WASHER
9SCREW 597447501 20 SCREW
10NIPPLE 596889309 2 NIPPLE STRAIGHT M22x1.5 - M18x1.5
11NIPPLE 596889310 1 NIPPLE STRAIGHT M14x1.5 - M16x1.5
12NIPPLE 596889311 1 NIPPLE STRAIGHT M16x1.5 - M16x1.5
13FITTING 595975401 2 STRAIGHT FITTING G3/8 - M18x1.5
14NIPPLE 596889305 2 NIPPLE STRAIGHT G3/8 - M22x1.5
15NIPPLE 596889308 3 NIPPLE STRAIGHT G3/8 - M14x1.5
16ELBOW 596891603 1 ELBOW SWIVEL 90° M22x1,5
17ELBOW 596891605 2 ELBOW SWIVEL 45° M14x1,5
18ELBOW 596891606 1 ELBOW SWIVEL 45° M22x1,5
19ELBOW 596891608 1 ELBOW SWIVEL 45° M18x1,5
20ELBOW 596891602 1 ELBOW SWIVEL 90° M18x1,5
21HYDRAULIC HOSE 596369501 1 HYDRAULIC HOSE
22HYDRAULIC HOSE 596369601 1 HYDRAULIC HOSE
23HYDRAULIC HOSE 596369701 1 HYDRAULIC HOSE
24HYDRAULIC HOSE 596370401 1 HYDRAULIC HOSE
25HYDRAULIC HOSE 596370201 1 HYDRAULIC HOSE
26HYDRAULIC HOSE 596370301 1 HYDRAULIC HOSE
27HYDRAULIC HOSE 596370501 1 HYDRAULIC HOSE
28HOUSING 596363501 1 ECCENTRIC HOUSING
29ROLLER BEARING 596383401 2 ROLLER BEARING Spherical roller bearing
30O-RING 596889604 2 O-RING ¿100x3
31BEARING COVER 596363701 1 BEARING COVER
32BEARING COVER 596363201 1 BEARING COVER
33O-RING 596889602 1 O-RING ¿48x2,5
34MOTOR 596373401 1 MOTOR
35COUPLING 596375401 1 Up to SN202039000290
36WASHER 595036601 10 WASHER
37SCREW 596889708 10 SCREW Hex. Head M6S M8x14 8.8 fzb
38PLUG 595043301 2 PLUG HEX SOCK
39SCREW 535514201 2 SCREW Hex. Head M6S M10x90 10.9 Geomet
40NIPPLE 596889301 1 NIPPLE STRAIGHT G1/4 - M14x1.5
41FITTING 596369201 2 FITTING Flange fitting
42COUPLING 599339301 1 From SN 20203900290
43O-RING 595118001 1 ?48x2, from SN 20210400001 to SN 20210400010
MOTOR HOUSING 43 parts
MOTOR HOUSING diagram
Part Article number Qty Comment Price Details
1CROSS MEMBER 596363801 1 CROSS MEMBER
2DAMPER 596375101 2 RUBBER DAMPER
3DAMPER 596375201 4 RUBBER DAMPER
4HYDRAULICS SYSTEM 596373201 1 HYDRAULICS SYSTEM Flow divider
5PLUG 596373301 2 PLUG
6BRACKET 596363901 1 MOTOR BRACKET
7WASHER 595113301 16 WASHER
8SCREW 596889701 9 SCREW Hex. Head M6S M10x40 12.9 Geomet ISO4017
9HYDRAULIC MOTOR 597447401 1 HYDRAULIC MOTOR
10WASHER 595113401 7 WASHER
11SCREW 596889702 7 SCREW Hex. Head M6S M12x45 12.9 Geomet ISO4017
12LID 596377701 2 SERVICE LID
13PLANE WASHER 594123801 20 PLANE WASHER
14SCREW 597447501 20 SCREW
15NIPPLE 596889309 2 NIPPLE STRAIGHT M22x1.5 - M18x1.5
16NIPPLE 596889310 1 NIPPLE STRAIGHT M14x1.5 - M16x1.5
17NIPPLE 596889311 1 NIPPLE STRAIGHT M16x1.5 - M16x1.5
18NIPPLE 596889308 2 NIPPLE STRAIGHT G3/8 - M14x1.5
19FITTING 595975401 2 STRAIGHT FITTING G3/8 - M18x1.5
20ELBOW 596891605 1 ELBOW SWIVEL 45° M14x1,5
21ELBOW 596891608 1 ELBOW SWIVEL 45° M18x1,5
22ELBOW 596891602 1 ELBOW SWIVEL 90° M18x1,5
23HYDRAULIC HOSE 596369801 1 HYDRAULIC HOSE
24HYDRAULIC HOSE 596369901 1 HYDRAULIC HOSE
25HYDRAULIC HOSE 596370001 1 HYDRAULIC HOSE
26HYDRAULIC HOSE 596370101 1 HYDRAULIC HOSE
27SCREW 596889710 7 SCREW Hex. Head M6S M10x70 8.8 fzb
28HOUSING 596363601 1 ECCENTRIC HOUSING
29O-RING 597447801 1 O-RING
30ROLLER BEARING 596383401 2 ROLLER BEARING Spherical roller bearing
31ECCENTRIC 597542502 1 ECCENTRIC WEIGHTS with a keyway and gear cpl.
32ECCENTRIC 597542503 1 ECCENTRIC WEIGHTS and gear cpl.
33SPACER 596375301 2 SPACER
34O-RING 596889604 2 O-RING Ø100x3
35BEARING COVER 596363201 2 BEARING COVER
36WASHER 595036601 12 WASHER
37SCREW 596889708 10 SCREW Hex. Head M6S M8x14 8.8 fzb
38SCREW 596889720 6 SCREW Hex. Sock. MC6S M8x40 8.8 fzb
39PIN 595029901 2 PIN PARALLELL
40SHAFT ASSY 599407201 1 From SN20203900290
41SHAFT ASSY 599407202 1 From SN20203900290
42COUPLING 599339301 1 From SN 20203900290
43COUPLING 596375401 1 Up to SN 20203900290
MOTOR HOUSING 45 parts
MOTOR HOUSING diagram
Part Article number Qty Comment Price Details
1BRACKET 596363901 1 MOTOR BRACKET
2WASHER 595113301 11 WASHER
3SCREW 596889701 9 SCREW Hex. Head M6S M10x40 12.9 Geomet ISO4017
4HYDRAULIC MOTOR 597447401 1 HYDRAULIC MOTOR
5WASHER 595113401 7 WASHER
6SCREW 596889702 7 SCREW Hex. Head M6S M12x45 12.9 Geomet ISO4017
7LID 596377701 2 SERVICE LID
8PLANE WASHER 594123801 20 PLANE WASHER
9SCREW 597447501 20 SCREW
10NIPPLE 596889309 2 NIPPLE STRAIGHT M22x1.5 - M18x1.5
11NIPPLE 596889310 1 NIPPLE STRAIGHT M14x1.5 - M16x1.5
12NIPPLE 596889311 1 NIPPLE STRAIGHT M16x1.5 - M16x1.5
13NIPPLE 596889308 3 NIPPLE STRAIGHT G3/8 - M14x1.5
14FITTING 595975401 2 STRAIGHT FITTING G3/8 - M18x1.5
15ELBOW 596891605 2 ELBOW SWIVEL 45° M14x1,5
16ELBOW 596891608 1 ELBOW SWIVEL 45° M18x1,5
17ELBOW 596891602 1 ELBOW SWIVEL 90° M18x1,5
18NIPPLE 596889305 2 NIPPLE STRAIGHT G3/8 - M22x1.5
19ELBOW 596891603 1 ELBOW SWIVEL 90° M22x1,5
20ELBOW 596891606 1 ELBOW SWIVEL 45° M22x1,5
21HYDRAULIC HOSE 596369501 1 HYDRAULIC HOSE
22HYDRAULIC HOSE 596369601 1 HYDRAULIC HOSE
23HYDRAULIC HOSE 596369701 1 HYDRAULIC HOSE
24HYDRAULIC HOSE 596370401 1 HYDRAULIC HOSE
25HYDRAULIC HOSE 596370201 1 HYDRAULIC HOSE
26HYDRAULIC HOSE 596370301 1 HYDRAULIC HOSE
27HYDRAULIC HOSE 596370501 1 HYDRAULIC HOSE
28HOUSING 596363501 1 HYDRAULIC HOSE
29ROLLER BEARING 596383401 2 ROLLER BEARING Spherical roller bearing
30O-RING 596889604 2 O-RING O100x3
31BEARING COVER 596363201 1 BEARING COVER
32BEARING COVER 596363701 1 BEARING COVER
33O-RING 596889602 1 O-RING O48x2,5 (On Danfoss Hydromotor)
34MOTOR 596373401 1 DANFOSS Hydromotor From SN 20182100007 up to and incl SN 20204800182 and from SN20212201407
35COUPLING 596375401 1 COUPLING (On Danfoss Hydromotor)
36WASHER 595036601 10 WASHER
37SCREW 596889708 10 SCREW Hex. Head M6S M8x14 8.8 fzb
38PLUG 595043301 2 PLUG HEX SOCK
39SCREW 596889701 2 SCREW Hex. Head M6S M10x90 10.9 Geomet (with Danfoss Hydromotor)
40NIPPLE 596889301 1 NIPPLE STRAIGHT G1/4 - M14x1.5
41FITTING 596369201 2 FITTING Flange fitting
42COUPLING 599339301 1 COUPLING (On Caproni Hydromotor)
43O-RING 595118001 1 O-RING O48x2 (On Caproni Hydromotor)
44MOTOR 541170201 1 CAPRONI Hydromotor From SN 20204800183 up to and incl SN 20212201406
45SCREW 535514201 2 SCREW Hex. Head M6S M10x95 10.9 Geomet (with Caproni Hydromotor)
REMOTE CONTROL 12 parts
REMOTE CONTROL diagram
Part Article number Qty Comment Price Details
1KNOB 599260501 2
Regular price $41.56
Regular price $47.50 Sale price $41.56
View part
2BELLOWS 599260601 2
Regular price $139.13
Regular price $159.00 Sale price $139.13
View part
3SWITCH 599256201 1
Regular price $211.59
Regular price $172.00 Sale price $211.59
View part
4JOYSTICK 599256302 1 Y-axis
Regular price $2,451.75
Regular price $2,802.00 Sale price $2,451.75
View part
5JOYSTICK 599256301 1
Regular price $1,874.25
Regular price $2,142.00 Sale price $1,874.25
View part
6CONTACT 599907101 1
Regular price $451.29
Regular price $544.00 Sale price $451.29
View part
7STOP SWITCH 536085601 1
Regular price $547.69
Regular price $445.00 Sale price $547.69
View part
8SWITCH 599256202 3
Regular price $279.39
Regular price $228.00 Sale price $279.39
View part
9SWITCH 599256203 1
Regular price $279.39
Regular price $228.00 Sale price $279.39
View part
10SWITCH 599256204 1
Regular price $345.79
Regular price $281.00 Sale price $345.79
View part
11UNIT 546033101 1
Regular price $279.39
Regular price $311.00 Sale price $279.39
View part
12MOUNTING PLATE 546827601 1
Regular price $386.75
Regular price $442.00 Sale price $386.75
View part
RETROFIT KIT 4 parts
RETROFIT KIT diagram
Part Article number Qty Comment Price Details
1EXPANSION TANK SYSTEM 535610901 1 RETROFIT KIT
2EXPANSION TANK 535528301 1
3CLAMP 595454601 1
4FUEL HOSE 596383503 1
SEAL 2 parts
SEAL diagram
Part Article number Qty Comment Price Details
1HYDRAULIC MOTOR 597447401 1
2SEAL KIT 548268001 1
SHOCK ABSORBER REPAIR KIT 7 parts
SHOCK ABSORBER REPAIR KIT diagram
Part Article number Qty Comment Price Details
1SCREW 595345301 8 SCREW Hex. Head
2SCREW 596889712 4 SCREW Hex. Head M6S M16x30 8.8 fzb
3DAMPER 596375201 8 DAMPER Rubber damper
4DAMPER 596375101 4 DAMPER Rubber damper
5WASHER 595113401 8 WASHER
6WASHER 595036701 4 WASHER
7REPAIR KIT 599611201 1
SMOOTH DRUMS KIT 4 parts
SMOOTH DRUMS KIT diagram
Part Article number Qty Comment Price Details
1DRUM 599700201 4
2SCRAPER 529803201 8
3BOLT 594119001 16
4WASHER 595113401 16
START UP KIT - KUBOTA 8 parts
START UP KIT - KUBOTA diagram
Part Article number Qty Comment Price Details
1SERVICE KIT 597493901 1 SERVICE KIT Start up
2FUEL FILTER 597448003 1 Engine fuel filter - pre-fuel filter ( reff. 125581-43012)
3FUEL FILTER 597448001 1 Fuel filter (Donaldson) - reff. P550248
4OIL FILTER 597449301 3 Hydraulic oil filter (Hydac )
5OIL FILTER 597449302 3 Engine oil filter (reff. HH160-32093)
6UNIT 597449401 1 SAFETY ELEMENT
7UNIT 597449402 1 MAIN ELEMENT
8V-BELT 597448801 1 V-belt (16282-97013)
VALVES 7 parts
VALVES diagram
Part Article number Qty Comment Price Details
1COIL 538962201 1
Regular price $694.19
Regular price $836.00 Sale price $694.19
View part
2CARTRIDGE 538950801 1
Regular price $174.13
Regular price $199.00 Sale price $174.13
View part
3COIL 538962401 3
Regular price $8.84
Regular price $10.10 Sale price $8.84
View part
4CARTRIDGE 538951001 1
Regular price $238.00
Regular price $272.00 Sale price $238.00
View part
6CARTRIDGE 538951101 1
Regular price $413.88
Regular price $473.00 Sale price $413.88
View part
7COIL 538962501 4
Regular price $966.39
Regular price $1,066.00 Sale price $966.39
View part
8CARTRIDGE 538951201 2
Regular price $463.75
Regular price $530.00 Sale price $463.75
View part
WIRING HARNESS 1 parts
WIRING HARNESS diagram
Part Article number Qty Comment Price Details
1CABLE 596366801 1 CABLE HARNESS
Product Video

Concrete Focus

From pouring to resurfacing, we sell tools built for concrete pros.

Expert Support

Get guidance from experts who understand jobsite challenges.

Fast Delivery

Get your tools fast with our nationwide shipping network and local partnerships.

Talk to an expert now (855) 281-1918

Get fast, expert help choosing the right concrete tools or equipment for your job. Ask about availability, specs, troubleshooting, or get friendly guidance before you place an order.

Click to Call
