Product Specification
Specifications
Service & Maintenance Parts
ACCESSORIES 12 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1SPACER | 579501001 | 1 | 50 mm |
Regular price
$579.00
Regular price
|
|
| 1SPACER | 579501002 | 1 | 100 mm |
Regular price
$579.00
Regular price
|
|
| 2SCREW IHSCM | 725532501 | 2 |
Regular price
$2.35
Regular price
|
||
| 3WEDGE | 575808101 | 4 |
Regular price
$41.30
Regular price
|
||
| 4SCREW IHSCM | 725544901 | 4 |
Regular price
$3.73
Regular price
|
||
| 5SPRING PIN | 721434701 | 1 | |||
| 6WATER COLLECTOR | 543052878 | 1 |
Regular price
$201.00
Regular price
|
||
| 7SPACER | 575849701 | 1 |
Regular price
$258.59
Regular price
|
||
| 8WEDGE | 575808101 | 1 |
Regular price
$41.30
Regular price
|
||
| 9ADAPTER | 522936801 | 1 |
Regular price
$395.01
Regular price
|
||
| 10SCREW IHSCM | 725545901 | 4 | |||
| 11HEXAGON LOCKING NUT | 732251801 | 4 |
Regular price
$1.50
Regular price
|
ACCESSORIES 37 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1SLURRY RINGS | 593563001 | 1 | WSR 100 mm | ||
| 1SLURRY RINGS | 593563002 | 1 | WSR 150 mm | ||
| 1SLURRY RINGS | 593563003 | 1 | WSR 200 mm | ||
| 1SLURRY RINGS | 593563004 | 1 | WSR 250 mm | ||
| 1SLURRY RINGS | 593563005 | 1 | WSR 300 mm | ||
| 1SLURRY RINGS | 593563006 | 1 | WSR 350 mm | ||
| 2SEALING DISCS | 593563401 | 1 | DS 100 mm | ||
| 2SEALING DISCS | 593563402 | 1 | DS 150 mm | ||
| 2SEALING DISCS | 593563403 | 1 | DS 200 mm | ||
| 2SEALING DISCS | 593563404 | 1 | DS 250 mm | ||
| 2SEALING DISCS | 593563405 | 1 | DS 300 mm | ||
| 2SEALING DISCS | 593563406 | 1 | DS 350 mm | ||
| 3SLURRY COLLECTOR | 531280329 | 1 | U-shap 212 mm | ||
| 4SLURRY COLLECTOR | 531280000 | 1 | 65 mm | ||
| 4SLURRY COLLECTOR | 531280001 | 1 | 110 mm | ||
| 4SLURRY COLLECTOR | 531280295 | 1 | 130 mm | ||
| 4SLURRY COLLECTOR | 531280002 | 1 | 160 mm | ||
| 4SLURRY COLLECTOR | 531280296 | 1 | 180 mm | ||
| 4SLURRY COLLECTOR | 531280003 | 1 | 210 mm | ||
| 4SLURRY COLLECTOR | 531074682 | 1 | 220 mm | ||
| 4SLURRY COLLECTOR | 531280004 | 1 | 260 mm | ||
| 4SLURRY COLLECTOR | 531280005 | 1 | 310 mm | ||
| 4SLURRY COLLECTOR | 531280006 | 1 | 360 mm | ||
| 5SLURRY COLLECTOR | 531074622 | 1 | V-shape 350 mm |
Regular price
$679.00
Regular price
|
|
| 5SLURRY COLLECTOR | 531280007 | 1 | V-shape 700 mm | ||
| 5SLURRY COLLECTOR | 531280322 | 1 | 410 mm | ||
| 5SLURRY COLLECTOR | 531074678 | 1 | 430 mm | ||
| 6COLLECTOR | 531077100 | 1 | |||
| 7RUBBER SEAL SET | 593963901 | 1 | WSR 100 | ||
| 7RUBBER SEAL SET | 593963902 | 1 | WSR 150 | ||
| 7RUBBER SEAL SET | 593963903 | 1 | WSR 200 | ||
| 7RUBBER SEAL SET | 593963904 | 1 | WSR 250 | ||
| 7RUBBER SEAL SET | 593963905 | 1 | WSR 300 | ||
| 7RUBBER SEAL SET | 593963906 | 1 | WSR 350 | ||
| 8TOOL | 531074688 | 1 | 1/2" | ||
| 8TOOL | 531074674 | 1 | 1 1/4" | ||
| 8TOOL | 531072003 | 1 | CR1 28 |
ELECTRICAL 37 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1PUSH BUTTON | 598780201 | 1 |
Regular price
$24.49
Regular price
|
||
| 2O-RING | 598780101 | 1 |
Regular price
$4.60
Regular price
|
||
| 3SPRING | 598780001 | 1 | WAVE |
Regular price
$9.13
Regular price
|
|
| 4MAGNET | 598779801 | 1 |
Regular price
$6.10
Regular price
|
||
| 5HOLDER | 598737501 | 1 | ELECTRONICS |
Regular price
$151.00
Regular price
|
|
| 6PROTECTIVE CAP | 598886901 | 1 |
Regular price
$4.08
Regular price
|
||
| 7SCREW | 598761001 | 2 |
Regular price
$1.68
Regular price
|
||
| 8COOLER | 598737301 | 1 |
Regular price
$83.80
Regular price
|
||
| 9SCREW | 598761601 | 2 |
Regular price
$2.69
Regular price
|
||
| 10SCREW | 598761101 | 2 |
Regular price
$2.69
Regular price
|
||
| 11PRINTED CIRCUIT BOARD | 598737206 | 1 | 120V w BLEM |
Regular price
$421.00
Regular price
|
|
| 11PRINTED CIRCUIT BOARD | 598737208 | 1 | 120V w/o BLEM | ||
| 11PRINTED CIRCUIT BOARD | 598737205 | 1 | 230V w BLEM | ||
| 11PRINTED CIRCUIT BOARD | 598737207 | 1 | 230V w/o BLEM | ||
| 12WASHER | 598761901 | 3 |
Regular price
$6.68
Regular price
|
||
| 13WASHER | 598809401 | 3 |
Regular price
$2.69
Regular price
|
||
| 14SCREW | 598809001 | 3 |
Regular price
$2.69
Regular price
|
||
| 15SCREW | 599980801 | 2 |
Regular price
$1.79
Regular price
|
||
| 16SWITCH | 598737901 | 1 | POWER |
Regular price
$62.19
Regular price
|
|
| 17SEALING | 598737401 | 1 | SWITCH |
Regular price
$7.16
Regular price
|
|
| 18COVER | 598737101 | 1 | ELECTRONICS |
Regular price
$12.59
Regular price
|
|
| 19SCREW | 598760701 | 4 |
Regular price
$1.74
Regular price
|
||
| 20CABLE ASSY | 546967301 | 1 | INCL PRCD and PLUG US, JP |
Regular price
$287.88
Regular price
|
|
| 21PLUG | 598738001 | 1 | MAINS CH |
Regular price
$46.39
Regular price
|
|
| 21PLUG | 598738002 | 1 | MAINS UK | ||
| 22CABLE | 598737601 | 1 | 3G1,5x1,5m CH |
Regular price
$46.55
Regular price
|
|
| 23CIRCUIT BREAKER | 536244901 | 1 | PRCD 230V | ||
| 24CABLE | 598737701 | 1 | 3G1,5x2,3m 230V EU, CH, AU | ||
| 24CABLE | 598737702 | 1 | 3G1,5x2,3m 230V BR | ||
| 24CABLE | 598737703 | 1 | 3G4x3,8m 120V UK | ||
| 25CABLE ASSY | 598738101 | 1 | INCL PLUG EU |
Regular price
$97.20
Regular price
|
|
| 25CABLE ASSY | 598738103 | 1 | INCL PLUG BR | ||
| 25CABLE ASSY | 598738102 | 1 | INCL PLUG AU | ||
| 26CABLE SLEEVE | 598737801 | 1 |
Regular price
$12.50
Regular price
|
||
| 27FERRITE CORE | 599388802 | 1 | 120 V |
Regular price
$24.59
Regular price
|
|
| 27FERRITE CORE | 599388801 | 1 | 230 V | ||
| 28SEALING | 599448801 | 1 |
Regular price
$17.90
Regular price
|

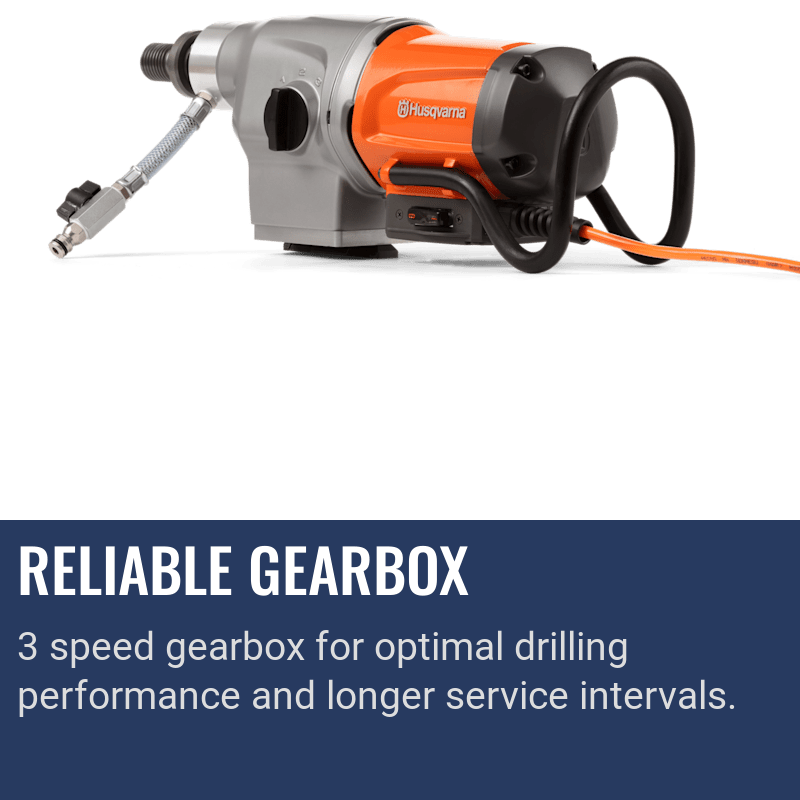

GEARBOX 27 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1WASHER | 598762801 | 1 | QUICK RELEASE | ||
| 2O-RING | 598732701 | 2 | |||
| 3SPINDLE SHAFT | 598731301 | 1 | 1 1/4" UNC, RoW | ||
| 3SPINDLE SHAFT | 598731302 | 1 | CR1 28, Nordic markets | ||
| 3SPINDLE SHAFT | 598731303 | 1 | 32/28.9 Japan | ||
| 4PARALLEL KEY | 598732601 | 1 | |||
| 5RADIAL SEAL | 598732301 | 1 | |||
| 6RADIAL SEAL | 598732101 | 1 | |||
| 7SCREW | 598762701 | 3 | |||
| 8BUSHING | 598731201 | 1 | |||
| 9RADIAL SEAL | 598732201 | 1 | |||
| 10BEARING | 598731501 | 1 | |||
| 11NEEDLE BEARING | 598731401 | 1 | |||
| 12HOSE ASSY | 598732801 | 1 | |||
| 13O-RING | 598732001 | 1 | |||
| 14SEALING RING | 598732501 | 3 | |||
| 15SCREW | 598762601 | 3 | DM400 | ||
| 15SCREW | 531196001 | 1 | DM430 | ||
| 16WASHER | 598761701 | 3 | |||
| 17GEAR HOUSING | 598731001 | 1 | |||
| 18WASHER | 598762201 | 1 | |||
| 19BEARING | 598731601 | 1 | |||
| 20GEAR WHEEL | 598738201 | 1 | |||
| 21O-RING | 598731901 | 1 | |||
| 22NUT | 598762501 | 1 | |||
| 23O-RING | 598855401 | 1 | |||
| 24SLEEVE | 598855301 | 2 |
GEARBOX 28 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1TUBE | 598733801 | 1 | SPIRAL | ||
| 2BALL BEARING | 598734001 | 1 | |||
| 3GEAR WHEEL SHAFT | 598733201 | 1 | |||
| 4PARALLEL KEY | 598734901 | 1 | A4x4x10 | ||
| 5DRIVER | 598733401 | 1 | |||
| 6GEAR WHEEL | 598733301 | 1 | |||
| 7CLUTCH ASSY | 598775201 | 1 | SLIP CLUTCH | ||
| 8COVER ASSY | 598735303 | 1 | |||
| 9NEEDLE BEARING | 598734101 | 1 | |||
| 10O-RING | 598734401 | 1 | |||
| 11NEEDLE BEARING | 598734301 | 1 | |||
| 12NEEDLE BEARING | 598734201 | 1 | |||
| 13RADIAL SEAL | 598733001 | 1 | |||
| 14BALL BEARING | 598733901 | 1 | |||
| 15GEAR WHEEL SHAFT | 598738301 | 1 | |||
| 16PARALLEL KEY | 598734801 | 1 | A6x6x45 | ||
| 17PRESSURE SPRING | 598734601 | 1 | |||
| 18BALL | 598796901 | 2 | GEAR CHANGE | ||
| 19GEAR WHEEL | 598733601 | 1 | |||
| 20RETAINER RING | 598795601 | 1 | DM650, CIRCLIP | ||
| 21GEAR WHEEL | 598733701 | 1 | |||
| 22GEAR WHEEL | 598733501 | 1 | |||
| 23CIRCLIP | 598735201 | 1 | 16x1 | ||
| 24GEARSHIFT LEVER | 598733101 | 1 | |||
| 25PARALLEL PIN | 598735001 | 1 | 5m6x25 | ||
| 26CIRCLIP | 598735101 | 1 | 42x1,75 | ||
| 27O-RING | 598734501 | 1 | O-RING | ||
| 28NUT | 599540701 | 1 | NUT |
MOTOR 24 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1SHIM | 598736701 | 1 |
Regular price
$4.11
Regular price
|
||
| 2ROTOR | 598736902 | 1 | 120V |
Regular price
$528.00
Regular price
|
|
| 2ROTOR | 598736901 | 1 | 230V |
Regular price
$531.00
Regular price
|
|
| 3BALL BEARING | 598736601 | 1 |
Regular price
$131.00
Regular price
|
||
| 4BALL BEARING | 598736501 | 1 |
Regular price
$27.50
Regular price
|
||
| 5AIR CONDUCTOR | 598736301 | 1 |
Regular price
$13.56
Regular price
|
||
| 6SCREW | 598760601 | 2 |
Regular price
$5.99
Regular price
|
||
| 7STATOR ASSY | 598735904 | 1 | 120V |
Regular price
$607.19
Regular price
|
|
| 7STATOR ASSY | 598735903 | 1 | 230V | ||
| 8SCREW | 598808801 | 2 |
Regular price
$1.74
Regular price
|
||
| 9SLEEVE | 598736001 | 1 | |||
| 10WASHER | 598761701 | 5 |
Regular price
$2.74
Regular price
|
||
| 11MOTOR HOUSING | 598735701 | 1 |
Regular price
$251.00
Regular price
|
||
| 12HOLDER | 598736201 | 1 |
Regular price
$77.80
Regular price
|
||
| 13CARBON BRUSH | 598736402 | 1 | 120V |
Regular price
$27.50
Regular price
|
|
| 13CARBON BRUSH | 598736401 | 1 | 230V |
Regular price
$27.50
Regular price
|
|
| 14WASHER | 598761901 | 2 |
Regular price
$6.68
Regular price
|
||
| 15SCREW | 598760901 | 2 |
Regular price
$1.55
Regular price
|
||
| 16WASHER | 598761801 | 2 |
Regular price
$2.76
Regular price
|
||
| 17LOCK NUT | 732211401 | 2 |
Regular price
$1.51
Regular price
|
||
| 18O-RING | 598736801 | 1 |
Regular price
$4.60
Regular price
|
||
| 19COVER | 598735801 | 1 |
Regular price
$86.90
Regular price
|
||
| 20SCREW | 598760501 | 3 |
Regular price
$2.10
Regular price
|
||
| 21HANDLE | 598797701 | 1 |
Regular price
$150.00
Regular price
|
MOTOR BRACKET 4 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1ATTACHMENT PLATE | 575808202 | 1 | ATTACHMENT PLATE | ||
| 2WEDGE | 575808101 | 1 | WEDGE | ||
| 3PARALLEL PIN | 720140106 | 2 | PARALLEL PIN | ||
| 4SCREW IHSCM | 725545101 | 8 | SCREW |
Document Downloads
Workshop manual
Operator's manual
Service bulletin
-
SB. Recommended Transformers and Generators, Drill motors, 2023-01PDF EN
-
SB. Recommended Part List, DM200, DM220, DM230, DM400, DM430, DM540i, DM700, 2022-06PDF EN
-
SB. Bearing breaks, DM400, 2022-05PDF EN
-
SB. Damaged Cables, DM400/DM430, 2021-12PDF EN
-
SB, BLEM Pairing, DM400, DM430, 2020-06PDF EN
-
SB, Stator change, DM400, DM430, 2020-06PDF EN
-
SB. New PCB, DM400/DM430, 2021-11PDF EN
-
HCPB2020_AAen__B3201028A-07.pdfPDF ANY
-
HCPB2020_AAen__B3201029A-07.pdfPDF ANY
-
SB. New Fleet SW, DM200, DM400, DM430, 2021-04PDF EN
-
SB. Front sealing pops out, DM400, DM430, 2021-03PDF EN
Illustrated part list
