Husqvarna LG 505

Husqvarna LG 505

HUSQVARNA CONSTRUCTION SKU: 970720207 Copied!

20% off Black Friday!
Regular price $21,335.00 Sale price $17,068.00
Save $4,267 Sold out
Regular price $21,335.00
Regular price $21,335.00 Sale price $21,335.00
Sale Sold out
PAY NO SALES TAX* Save up to $1,689.73$2,112.17 more. *Except for Tennessee, Illinois
DELIVERY IN 3-5 BUSINESS DAYS Shipping calculated at checkout
Quantity

Financing from $1,706.80/mo • Up to 12 mo. terms

Pay by Bank & Net 30 Terms also available

Trusted by contractors nationwide

"I've bought 3 products from CTD and each time the experience has been the same - professional and fast delivery. I trust these guys with all my concrete needs."

Get Accredited

Trusted by Teams That Keep America Running

Serving military, government, infrastructure, education, and utility organizations nationwide.

Product Details

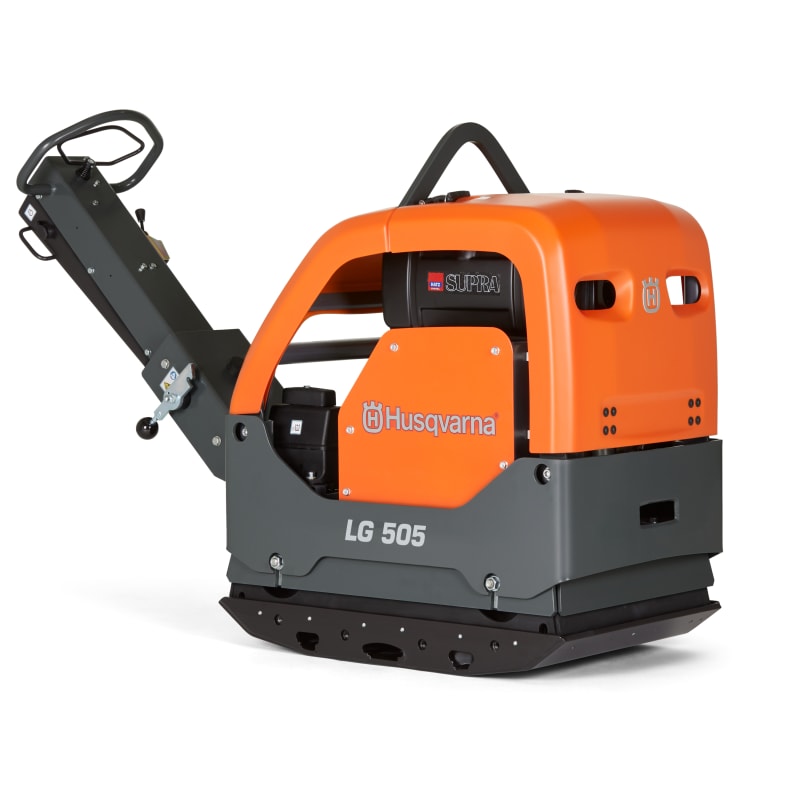

Husqvarna LG 505

Drive efficient compaction of deep and medium-deep granular soil in confined areas with the Husqvarna LG 505, a powerful reversible plate compactor featuring a Hatz 1D81Z diesel engine and an ergonomic, service-friendly design.

Key Features

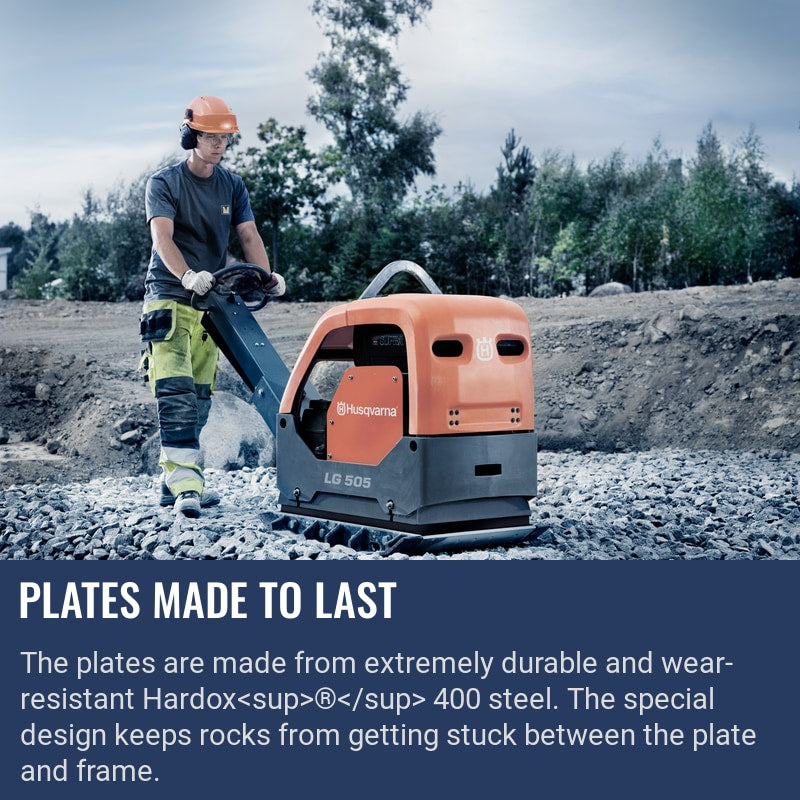

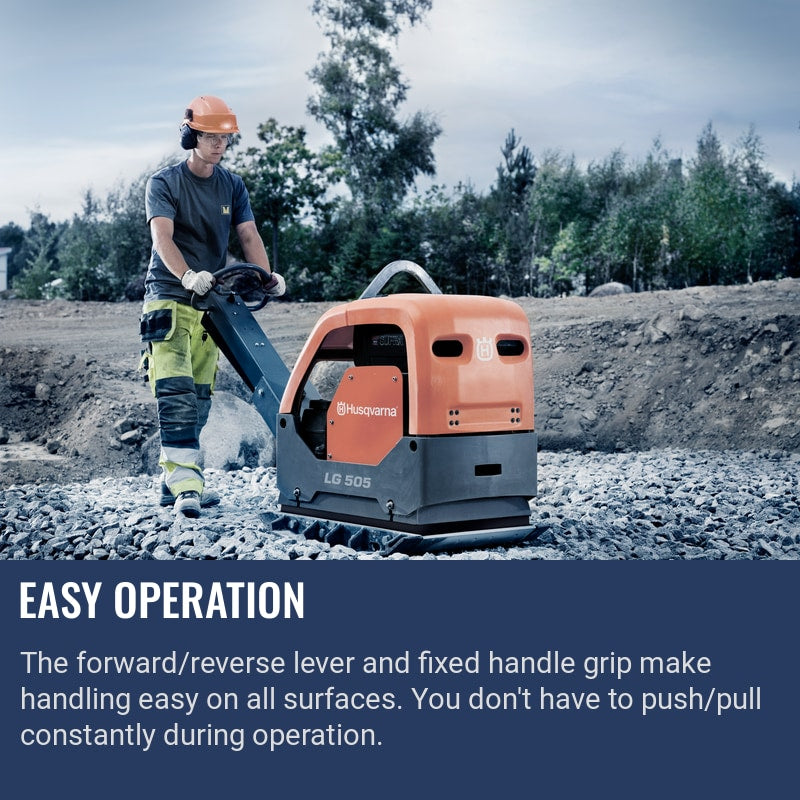

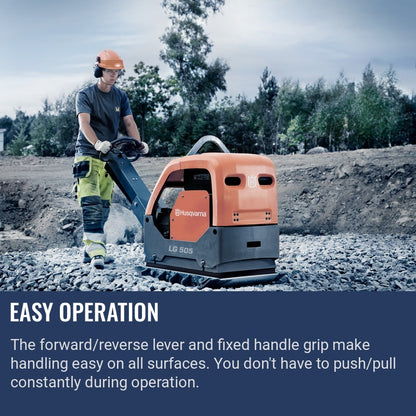

  • Reversible plate compactor — Efficiently compacts deep and medium-deep granular soil and serves as an effective alternative/complement to rollers in confined areas.
  • Hatz 1D81Z diesel engine — Provides reliable power for demanding compaction work.

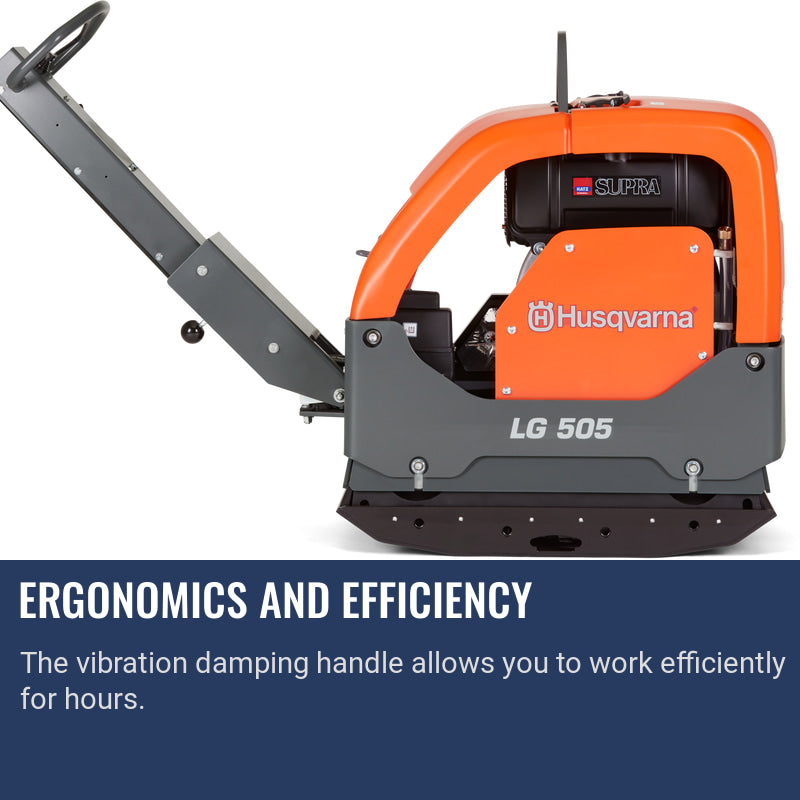

  • Ergonomic, service-friendly design — Supports operator comfort and simplifies servicing.
  • Automatic belt tensioner — Minimizes downtime.

Get powerful, reliable compaction in tight spaces with the Husqvarna LG 505.

View full details
Product Specification
Husqvarna LG 505

REVERSIBLE PLATE LG 505 | 700 mm (550+2x75) | EPA | EL | CI

General
Article number
970720207
Motor/engine model
1D90E
Power Specifications
Engine Power (As rated by the engine manufacturer)
14.1 hp
Starter
Electric
Exhaust emissions (CO₂ EU V)
975 g/kWh
Power Source
Diesel
Working Specifications
Centrifugal force
14,612 lbf
Speed
105 ft/min
Plate width
27.56 in
Product size length
66.14 in
Product size width
27.55 in
Product size height
51.96 in
Hand arm vibration (Aeq)
2.5 m/s²
Weight Specifications
Weight
1,093 lbs
Article gross weight (Calc)
1,245.171 lbs
Other Specifications
Packaging length (Calc)
51.181 in
Packaging width (Calc)
38.189 in
Packaging height (Calc)
62.205 in
Service & Maintenance Parts
12 MONTHS / 200 HOURS SERVICE KIT 6 parts
12 MONTHS / 200 HOURS SERVICE KIT diagram
Part Article number Qty Comment Price Details
1SERVICE KIT 594217203 1 SERVICE KIT 500 hours, 12 months
2OIL FILTER 594302401 1 ENGINE OIL FILTER
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
3FUEL FILTER 594579901 1 FUEL FILTER
4AIR FILTER 594305401 1 AIR FILTER
Regular price $76.30
Regular price $89.02 Sale price $76.30
View part
5AIR FILTER 594445501 1 AIR FILTER Donaldson (small air filter inthe Hydraulic oil tank)
Regular price $43.10
Regular price $23.80 Sale price $43.10
View part
6V-BELT 547753601 1 V-BELT B 1240 Ld / 17x1200 Li B47
Regular price $42.79
Regular price $48.90 Sale price $42.79
View part
12 MONTHS / 500 HOURS SERVICE KIT - HATZ 7 parts
12 MONTHS / 500 HOURS SERVICE KIT - HATZ diagram
Part Article number Qty Comment Price Details
1SERVICE KIT 594217204 1 SERVICE KIT 500 hours, 12 months
Regular price $139.13
Regular price $159.00 Sale price $139.13
View part
2OIL FILTER 594302401 1 ENGINE OIL FILTER
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
3FUEL FILTER 536887701 1 FUEL FILTER
Regular price $21.35
Regular price $24.40 Sale price $21.35
View part
4FUEL FILTER 536887801 1 FUEL FILTER
Regular price $38.15
Regular price $43.60 Sale price $38.15
View part
5AIR FILTER 594305401 1 AIR FILTER
Regular price $76.30
Regular price $89.02 Sale price $76.30
View part
6AIR FILTER 594445501 1 AIR FILTER
Regular price $43.10
Regular price $23.80 Sale price $43.10
View part
7V-BELT 547753601 1 V-BELT B 1240 Ld / 17x1200 Li B47
Regular price $42.79
Regular price $48.90 Sale price $42.79
View part
6 MONTHS / 250 HOURS SERVICE KIT - HATZ 4 parts
6 MONTHS / 250 HOURS SERVICE KIT - HATZ diagram
Part Article number Qty Comment Price Details
1SERVICE KIT 594215001 1 SERVICE KIT 250 hours, 6 months
Regular price $133.99
Regular price $163.00 Sale price $133.99
View part
2OIL FILTER 594302401 1 ENGINE OIL FILTER
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
3FUEL FILTER 594579901 1 FUEL FILTER
4AIR FILTER 594305401 1 AIR FILTER
Regular price $76.30
Regular price $89.02 Sale price $76.30
View part
6 MONTHS / 250 HOURS SERVICE KIT - HATZ 5 parts
6 MONTHS / 250 HOURS SERVICE KIT - HATZ diagram
Part Article number Qty Comment Price Details
1SERVICE KIT 594215002 1 SERVICE KIT 250 hours, 6 months
2OIL FILTER 594302401 1 ENGINE OIL FILTER
3FUEL FILTER 536887701 1 FUEL FILTER PREFILTER
4FUEL FILTER 536887801 1 FUEL FILTER
5AIR FILTER 594305401 1 AIR FILTER
BLOCK PAVING PLATE KIT 700 MM 4 parts
BLOCK PAVING PLATE KIT 700 MM diagram
Part Article number Qty Comment Price Details
1BLOCK PAVING KIT 595128901 1 BLOCK PAVING KIT Block-paving kit 950x700mm option
2PLATE 594759001 1 PLATE 700 mm, 27.6"
3BRACKET 594446901 2 BRACKET
4SCREW 594119801 8 SCREW M08 x 30, 8.8, A2K
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
CENTRIFUGAL CLUTCH 8 parts
CENTRIFUGAL CLUTCH diagram
Part Article number Qty Comment Price Details
1BELT TENSIONER ASSY 547412901 1 CENTRIFUGAL CLUTCH
Regular price $678.13
Regular price $775.00 Sale price $678.13
View part
2PULLEY 541573001 1 PULLEY
3PULLEY 541572501 1 PULLEY
4COVER 541572801 1 COVER PLATE
5CIRCLIP 541572901 2 CIRCLIP AL55
6LINING 541572601 2 LINING
7SPRING 541572701 2 SPRING
8FLYWHEEL 541573101 3 FLYWHEEL

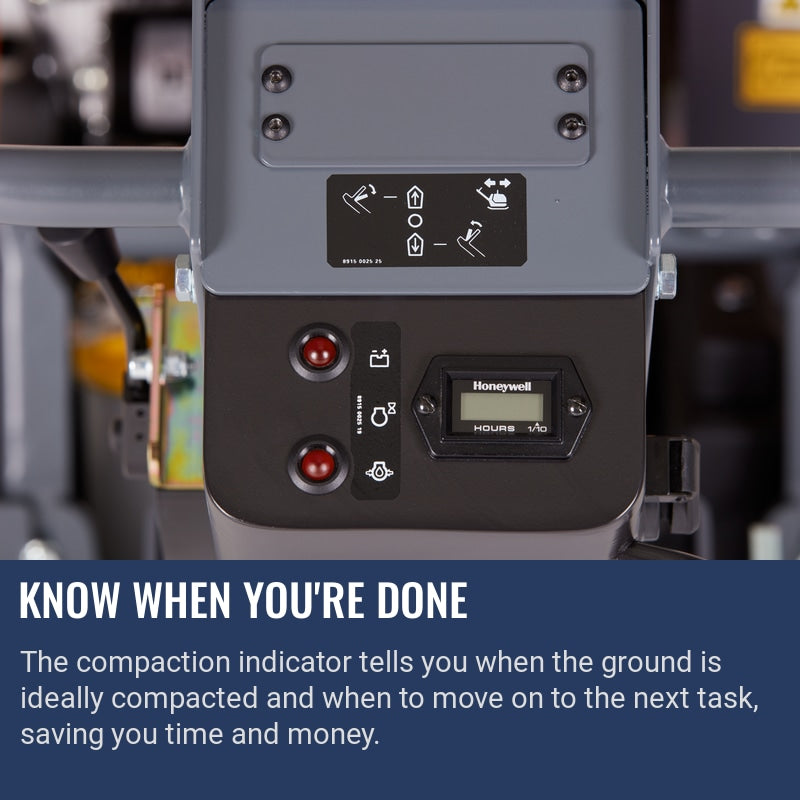

COMPACTION INDICATOR KIT 9 parts
COMPACTION INDICATOR KIT diagram
Part Article number Qty Comment Price Details
1INDICATOR 594761701 1 INDICATOR Compaction indicator kit
Regular price $2,398.99
Regular price $2,884.00 Sale price $2,398.99
View part
2INDICATOR 594761701 1 HARNESS Wiring harness
Regular price $2,398.99
Regular price $2,884.00 Sale price $2,398.99
View part
3SCREW 595111201 4 SCREW Screw M06x030H, 8.8, A2K
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
4SCREW 595065601 4 SCREW Screw M05X10 black
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
5PIPE CLAMP 595114801 2 PIPE CLAMP Pipe clamp covered Ø19 x 15 x 6
6PIPE CLAMP 594125601 1 PIPE CLAMP Pipe clamp covered Ø16 x 6
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
7SCREW 595034801 2 SCREW Screw M6x20(10)
8SCREW 595034201 1 SCREW Screw M6x16(10)
Regular price $0.50
Regular price $0.57 Sale price $0.50
View part
9INDICATOR 594187701 1 INDICATOR
DECALS 16 parts
DECALS diagram
Part Article number Qty Comment Price Details
1LABEL 594661601 1 DIESEL FUEL DECAL
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
2DECAL 594659601 1 PROTECTION, DECAL 75x30 mm CTO
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
3LABEL 594660301 1 BATTERY, HOUR METER, OIL DECAL
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
4LABEL 594660401 1 ENGINE START, DECAL 30x30 mm
Regular price $0.63
Regular price $0.71 Sale price $0.63
View part
5LABEL 594660501 1 GAS THROTTLE, DECAL 50x50 mm
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
6LABEL 594660601 1 HANDLE LOCK,DECAL 60x30 mm
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
7LABEL 595513201 1 NOISE 109 DB, DECAL 40x40 mm
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
8LABEL 594660701 1 OPERATOR PANEL 60x30 mm
Regular price $0.63
Regular price $0.71 Sale price $0.63
View part
9LABEL 594660801 1 ROTATING PARTS, DECAL 30x30 mm
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
10LABEL 594869601 1 ENGINE START MANUALLY, DECAL
Regular price $0.63
Regular price $0.71 Sale price $0.63
View part
11DECAL 594660901 1 LIFTING POINT, DECAL 30x30 mm
Regular price $0.63
Regular price $0.71 Sale price $0.63
View part
12LABEL 594869701 1 GENERAL WARNING, DECAL
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
13DECAL 547844801 2 DECAL product name LG505
14DECAL 585294801 1 Husqvarna brand decal
15DECAL 576973401 1 DECAL HUSQVARNA CROWN
Regular price $8.93
Regular price $10.20 Sale price $8.93
View part
16DECAL 596280201 1 DECAL Compliance RCM
Regular price $3.60
Regular price $4.12 Sale price $3.60
View part
ECCENTRIC ELEMENT 47 parts
ECCENTRIC ELEMENT diagram
Part Article number Qty Comment Price Details
1HOUSING 594179501 1 HOUSING
Regular price $531.29
Regular price $640.00 Sale price $531.29
View part
2HYDRAULIC CYLINDER 594175201 1 HYDRAULIC CYLINDER
Regular price $119.09
Regular price $144.00 Sale price $119.09
View part
3SCREW 595287401 16 SCREW M6x30 din 912-12.9, Geomet
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
4CAP 594643001 1 CAP
Regular price $26.86
Regular price $30.70 Sale price $26.86
View part
5NIPPLE 594127501 1 NIPPLE
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
6PIN 595031101 1 PIN Ø6 x 20 mm DIN 1481
Regular price $0.49
Regular price $0.42 Sale price $0.49
View part
7SEALING 594184301 1 SEALING
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
8PISTON ROD 594182301 1 PISTON ROD
Regular price $24.49
Regular price $23.10 Sale price $24.49
View part
9RING 595046301 1 RETAINING RING FOR HOLE
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
10BALL BEARING 594183601 2 BALL BEARING
Regular price $13.39
Regular price $15.30 Sale price $13.39
View part
11CIRCLIP 595113901 1 CIRCLIP for shaft
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
12PISTON 594182401 1 PISTON
Regular price $39.19
Regular price $33.80 Sale price $39.19
View part
13STOP SCREW 594443901 1 STOP SCREW
Regular price $24.69
Regular price $20.10 Sale price $24.69
View part
14CIRCLIP 595037201 4 CIRCLIP for shaft
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
15BEARING 594183401 4 BEARING
Regular price $228.00
Regular price $215.00 Sale price $228.00
View part
17CIRCLIP 594124901 1 CIRCLIP
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
18BALL BEARING 594547601 2 BALL BEARING
Regular price $62.74
Regular price $71.70 Sale price $62.74
View part
19PIN 594186701 1 PIN
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
22SCREW 595034701 8 SCREW
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
23ECCENTRIC 594179701 4 ECCENTRIC
Regular price $61.89
Regular price $74.60 Sale price $61.89
View part
24SPRING 594183501 1 SPRING
Regular price $5.72
Regular price $4.60 Sale price $5.72
View part
25STOP 594322801 1 STOP
Regular price $13.09
Regular price $10.70 Sale price $13.09
View part
26CIRCLIP 595037401 1 CIRCLIP
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
27COVER 594186801 2 COVER
Regular price $84.79
Regular price $103.00 Sale price $84.79
View part
28BEARING COVER 594191701 1 BEARING COVER
Regular price $79.89
Regular price $91.30 Sale price $79.89
View part
29RADIAL SEAL 594184201 1 RADIAL SEAL
Regular price $21.61
Regular price $24.70 Sale price $21.61
View part
30RING 594547501 1 RING (SPACER)
Regular price $21.61
Regular price $24.70 Sale price $21.61
View part
31CIRCLIP 594124801 2 CIRCLIP
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
32GEAR 594174901 1 GEAR
Regular price $113.49
Regular price $138.00 Sale price $113.49
View part
33KEY 594547001 1 KEY
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
34SHAFT 594179801 1 SHAFT
Regular price $165.59
Regular price $200.00 Sale price $165.59
View part
35KEY 594187501 1 KEY
36SHAFT 594175301 1 SHAFT
Regular price $115.39
Regular price $140.00 Sale price $115.39
View part
37WASHER 595036401 12 WASHER DIN 9021
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
38COVER 594191801 1 COVER
Regular price $111.59
Regular price $135.00 Sale price $111.59
View part
39SCREW 594118401 1 SCREW M10x20 mm 8.8 A3K
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
40WASHER 594321601 1 WASHER
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
41PULLEY 547393601 1 PULLEY
Regular price $151.38
Regular price $173.00 Sale price $151.38
View part
44BELT COVER 594191902 1 BELT COVER
Regular price $96.25
Regular price $110.00 Sale price $96.25
View part
45PLUG 595355301 1 PLUG
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
47WASHER 594124601 16 WASHER
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
48O-RING 595039701 4 O-ring Ø99.5x3 fpm 70 shore
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
49SCREW 595349401 8 SCREW
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
50GEAR 594179901 1 GEAR Reverser
Regular price $155.39
Regular price $189.00 Sale price $155.39
View part
51GEAR 594175001 1 GEAR
Regular price $114.39
Regular price $139.00 Sale price $114.39
View part
52KEY 595050801 2 KEY
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
53SOCKET 595347901 4 SCREW M6x12 din 912-8.8 zn
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
ECCENTRIC ELEMENT REPAIR KIT 10 parts
ECCENTRIC ELEMENT REPAIR KIT diagram
Part Article number Qty Comment Price Details
1REPAIR KIT 595390201 1 REPAIR KIT
Regular price $910.99
Regular price $1,096.00 Sale price $910.99
View part
2RADIAL SEAL 594184201 1 RADIAL SEAL
Regular price $21.61
Regular price $24.70 Sale price $21.61
View part
3BEARING 594183401 4 BEARING
Regular price $228.00
Regular price $215.00 Sale price $228.00
View part
4BALL BEARING 594547601 2 BALL BEARING
Regular price $62.74
Regular price $71.70 Sale price $62.74
View part
5CIRCLIP 595037401 1 CIRCLIP
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
6WASHER 595036401 8 WASHER Ø6.4x18x1.6
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
7WASHER 594124601 16 WASHER Nordlock NL6 M6 DIA 13.5
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
8SCREW 595287401 16 SCREW
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
9SCREW 598046301 8 SCREW
10O-RING 594759901 1 O-RING
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
ELECTRICAL 27 parts
ELECTRICAL diagram
Part Article number Qty Comment Price Details
1CONTROL PANEL 594432201 1 CONTROL PANEL
Regular price $178.59
Regular price $216.00 Sale price $178.59
View part
2IGNITION SWITCH 531043801 1 IGNITION SWITCH
Regular price $296.79
Regular price $358.00 Sale price $296.79
View part
4KEY 595070101 1 KEY
Regular price $32.29
Regular price $26.20 Sale price $32.29
View part
5DIODE 594513701 2 DIODE
Regular price $39.19
Regular price $33.80 Sale price $39.19
View part
6BUZZER 594463401 1 BUZZER
Regular price $28.18
Regular price $32.20 Sale price $28.18
View part
7COVER 594426701 1 COVER
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
8SCREW 595065601 2 SCREW M5 x 10
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
9NUT 595470001 2 NUT
10HOUR METER 594827101 1 HOUR METER
Regular price $223.29
Regular price $270.00 Sale price $223.29
View part
11CABLE 594432301 1 CABLE
Regular price $96.25
Regular price $110.00 Sale price $96.25
View part
12SCREW 595054001 7 SCREW
13WASHER 595066601 7 WASHER 8.4 x 6x1.5 mm 300HV
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
14CABLE 594347201 1 CABLE
Regular price $85.49
Regular price $97.70 Sale price $85.49
View part
17CABLE 594330702 1 CABLE Battery Negative -
18SCREW 594118601 1 SCREW
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
19WASHER 594747301 1 WASHER
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
20CABLE 594187402 1 CABLE Battery Positive +
Regular price $67.99
Regular price $77.70 Sale price $67.99
View part
21BRACKET 529637102 1 BRACKET
22INSULATION 594434901 1 INSULATION
23BATTERY 594485902 1 BATTERY AGM-B24L 12V45Ah
Regular price $232.75
Regular price $266.00 Sale price $232.75
View part
24INSULATION 595368201 2 INSULATION
26INSULATION 594489001 1 INSULATION
30HOLDER ASSY 529637002 1 BATTERY HOLDER
Regular price $119.88
Regular price $137.00 Sale price $119.88
View part
31SCREW 595110101 4 SCREW M8x16
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
32WASHER 595036601 4 WASHER DIN 125
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
33ABSORBER 594187201 4 ABSORBER
Regular price $5.72
Regular price $4.60 Sale price $5.72
View part
34RELAY 594606401 1 RELAY
Regular price $402.50
Regular price $460.00 Sale price $402.50
View part
ELECTRICAL 38 parts
ELECTRICAL diagram
Part Article number Qty Comment Price Details
1CONTROL PANEL 529636701 1 CONTROL PANEL
2IGNITION SWITCH 531043801 1 IGNITION SWITCH
3CAP 536802901 1 CAP
4KEY 595070101 1 KEY
5DIODE 594513701 2 DIODE
6BUZZER 594463401 1 BUZZER
8SCREW 594537801 2 SCREW
9LOCK NUT 596695246 2 LOCK NUT
10HOUR METER 594827101 1 HOUR METER
11HARNESS 529679501 1 HARNESS
12SCREW 595054001 7 SCREW
13WASHER 595066601 7 WASHER
14CABLE 594347201 1 CABLE
17CABLE 594330702 1 CABLE Battery Negative -
18SCREW 594118601 1 SCREW
19WASHER 594747301 1 WASHER
20CABLE 594187402 1 CABLE Battery Positive +
21BRACKET 529637102 1 BRACKET
22INSULATION 594434901 1 INSULATION
23BATTERY 594485902 1 BATTERY AGM-B24L 12V45Ah
24INSULATION 595368201 2 INSULATION
26INSULATION 594489001 1 INSULATION
30HOLDER ASSY 529637002 1 BATTERY HOLDER
31SCREW 595110101 4 SCREW M8x16
32WASHER 595036601 4 WASHER DIN 125
33ABSORBER 594187201 4 ABSORBER
34RELAY 594606401 1 RELAY
35SWITCH 529636301 1 SWITCH TWO POSITION, ROCKER, SPST, 20A, BLACK
36ELECTRIC MODULE 537600701 1 ELECTRIC MODULE
37SPACER 529731601 1 SPACER
38BOLT 595110001 2 BOLT
39PLANE WASHER 595036501 3 PLANE WASHER
40HEXAGON NUT 595287501 2 HEXAGON NUT
42SPACER 529723201 2 SPACER
43IGNITION MODULE 529725201 1 IGNITION MODULE
44SCREW 594117701 1 SCREW
45NUT 529734101 1 NUT
46HARNESS 529679401 1 HARNESS
ENGINE - HATZ 15 parts
ENGINE - HATZ diagram
Part Article number Qty Comment Price Details
1ENGINE 596241206 1 Engine, complete, Hatz 1D81Z electric start
2AIR FILTER COVER 594207601 1 AIR FILTER COMPLETE
Regular price $349.13
Regular price $399.00 Sale price $349.13
View part
3GASKET 594308301 1 GASKET
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
4BRACKET 594191101 1 BRACKET
Regular price $37.45
Regular price $42.80 Sale price $37.45
View part
5AIR FILTER 594305401 1 AIR FILTER ELEMENT
Regular price $76.30
Regular price $89.02 Sale price $76.30
View part
6HOUSING 594307501 1 HOUSING
Regular price $256.79
Regular price $310.00 Sale price $256.79
View part
7GASKET 594302801 1 VALVE COVER GASKET
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
8O-RING 595131801 2 O-ring
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
9COVER 594557301 1 Oil filter cover, cpl (Cover and O-ring)
Regular price $89.79
Regular price $109.00 Sale price $89.79
View part
10GASKET 594302901 1 O-RING
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
11OIL FILTER 594302401 1 ENGINE OIL FILTER
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
12RELAY 594606401 1 Charging relay
Regular price $402.50
Regular price $460.00 Sale price $402.50
View part
13LEVER 594306801 1 THROTTLE LEVER
Regular price $13.39
Regular price $15.30 Sale price $13.39
View part
14STUD 595129501 1 STUD
15STARTER 594306501 1 STARTER MOTOR
Regular price $1,201.39
Regular price $1,445.00 Sale price $1,201.39
View part
ENGINE - HATZ 5 parts
ENGINE - HATZ diagram
Part Article number Qty Comment Price Details
1ENGINE 529605701 1 ENGINE
2AIR FILTER 594305401 1 AIR FILTER
3OIL FILTER 594302401 1 OIL FILTER
4FUEL FILTER 536887801 1 FUEL FILTER MAIN
5FUEL FILTER 536887701 1 FUEL FILTER PRE
ENGINE INSTALLATION 36 parts
ENGINE INSTALLATION diagram
Part Article number Qty Comment Price Details
1ENGINE 596241206 1 Hatz1D81Z EL EU
2ENGINE 529605701 1 Hatz 1D90E El EPA
3PROTECTION 595370801 2 Heat protection
4SCREW 595034501 1 SCREW M8x25
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
5EXHAUST PIPE 595367401 1 EXHAUST PIPE
Regular price $239.09
Regular price $288.00 Sale price $239.09
View part
6NUT 594548601 4 Nut
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
7WASHER 595067901 4 WASHER
Regular price $1.28
Regular price $1.46 Sale price $1.28
View part
8BRACKET 595050001 1 Bracket
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
9SCREW 594486101 4 STUD
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
10COVER 594827502 1 PROTECTOR
Regular price $43.31
Regular price $49.50 Sale price $43.31
View part
11SCREW 594118401 6 SCREW
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
12SHAFT 547635102 1 SHAFT
13KEY 594368201 1 KEY
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
14WASHER 595067301 4 WASHER
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
15SCREW 595344301 4 SCREW
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
16BELT TENSIONER ASSY 547412901 1 Centrifugal clutch
Regular price $678.13
Regular price $775.00 Sale price $678.13
View part
17PLANE WASHER 594123501 1 PLANE WASHER DIN 9021 10.5x30x2.5
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
18SCREW 594120701 1 SCREW M10x030H, 8.8, A3K
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
19V-BELT 547753601 1 V-BELT B 1240 Ld / 17x1200 Li B47
Regular price $42.79
Regular price $48.90 Sale price $42.79
View part
20SCREW 595348301 6 SCREW
Regular price $24.49
Regular price $21.60 Sale price $24.49
View part
21WASHER 595036601 8 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
22COVER ASSY 546903801 1 COVER ASSY welded
Regular price $117.25
Regular price $134.00 Sale price $117.25
View part
23ABSORBER 546904008 1 ABSORBER sound insolation KIT
Regular price $26.95
Regular price $30.80 Sale price $26.95
View part
24HOSE 594336901 1 HOSE
Regular price $79.59
Regular price $95.80 Sale price $79.59
View part
25SCREW 594329401 2 SCREW
26CLIP 594329501 2 CLIP
27HOSE 595049601 1 HOSE
28BELT COVER 595089001 1 BELT COVER
Regular price $75.60
Regular price $86.40 Sale price $75.60
View part
29ABSORBER 546581204 1 Saund Absorber 430x355x30
Regular price $34.30
Regular price $39.20 Sale price $34.30
View part
30SCREW 594119901 5 SCREW
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
31INSULATION 594759701 1 INSULATION
32INSULATION 594757701 1 INSULATION 640x170x25
33WASHER 595051701 4 WASHER
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
34SCREW 595034401 11 SCREW M8x16 8.8, A2K
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
35PROTECTION 594164501 1 Protection
Regular price $32.29
Regular price $36.90 Sale price $32.29
View part
36FLANGE 594753001 1 FLANGE
Regular price $25.46
Regular price $29.10 Sale price $25.46
View part
EXTENSION PLATE KIT 2 X 150 MM 4 parts
EXTENSION PLATE KIT 2 X 150 MM diagram
Part Article number Qty Comment Price Details
1PLATE 594758801 1 PLATE KIT
Regular price $1,019.00
Regular price $1,191.00 Sale price $1,019.00
View part
2PLATE 594188701 2 PLATE 150 mm, 5.90".
Regular price $357.29
Regular price $431.00 Sale price $357.29
View part
3SCREW 594119401 8 SCREW M20 x 50 mm 8.8 A9K
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
4WASHER 595065201 8 WASHER 21 x 45 mm, 0.83 x 0.87 x1.77 in. 300 HV
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
EXTENSION PLATE KIT 2 X 75 MM 4 parts
EXTENSION PLATE KIT 2 X 75 MM diagram
Part Article number Qty Comment Price Details
1PLATE 594758701 1 PLATE KIT
Regular price $1,019.00
Regular price $1,191.00 Sale price $1,019.00
View part
2PLATE 595128701 2 PLATE 75 mm, 2.95 in.
Regular price $431.79
Regular price $521.00 Sale price $431.79
View part
3WASHER 595065201 8 WASHER 21 x 36 x 6 mm, 0.83 x 1.42x 0.24 300 HV
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
4SCREW 594119401 8 SCREW M20 x 50 mm 8.8 A9K
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
FORWARD AND REVERSE PISTON REPAIR KIT 8 parts
FORWARD AND REVERSE PISTON REPAIR KIT diagram
Part Article number Qty Comment Price Details
1REPAIR KIT 595390301 1 REPAIR KIT
2SEALING 594184301 1 SEALING
3CIRCLIP 595113901 1 CIRCLIP
4BALL BEARING 594183601 2 BALL BEARING
5RING 595046301 1 RING
6PIN 595031101 1 PIN
7WASHER 594124601 4 WASHER
8SCREW 595287401 4 SCREW

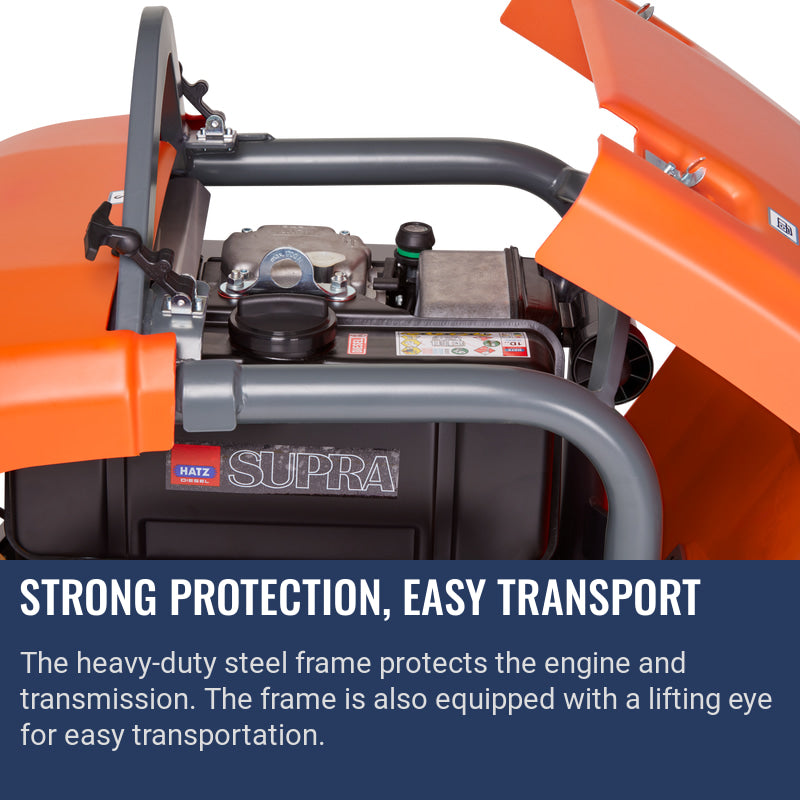

FRAME AND HOODS 22 parts
FRAME AND HOODS diagram
Part Article number Qty Comment Price Details
1SCREW 595110801 8 SCREW M4x16 8.8 FZB ISO4762 DIN912
Regular price $1.50
Regular price $1.71 Sale price $1.50
View part
2LATCH 594192001 2 LATCH LG 504
Regular price $42.88
Regular price $49.00 Sale price $42.88
View part
5HOOD 594960101 1 HOOD
Regular price $371.29
Regular price $448.00 Sale price $371.29
View part
6SCREW 595067701 14 SCREW
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
7WASHER 594535101 14 WASHER
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
8HINGE 594446802 2 HINGE
Regular price $24.50
Regular price $28.00 Sale price $24.50
View part
9SCREW 594534901 8 M06 x 16H, A2-70, Black
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
10FRAME 598090602 1 FRAME PROTECTIVE FRAME
11STOP 594191601 2 STOP
Regular price $3.82
Regular price $3.07 Sale price $3.82
View part
12WASHER 595113201 4 WASHER
Regular price $0.16
Regular price $0.18 Sale price $0.16
View part
13LOCK NUT 595069201 4 LOCK NUT
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
14COVER 594957801 1 COVER
Regular price $204.69
Regular price $247.00 Sale price $204.69
View part
16NUT 594548601 4 NUT
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
17WASHER 595113401 8 WASHER DIN 125, 13 x 24 x 2,5
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
18SCREW 595111401 4 SCREW
Regular price $8.41
Regular price $9.61 Sale price $8.41
View part
19ENGINE PLATE 594756704 1 ENGINE PLATE
Regular price $901.25
Regular price $1,030.00 Sale price $901.25
View part
21SCREW 596889719 3 SCREW
22WASHER 595036601 3 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
23CRANK 594330401 1 CRANK
24SCREW 594534901 2 SCREW M06 x 16H, A2-70, Black
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
25BRACKET 595127101 1 BRACKET
26CRANK 594192501 1 CRANK Safety, Handle 140 mm
Regular price $780.69
Regular price $939.00 Sale price $780.69
View part
FUEL TANK - HATZ 6 parts
FUEL TANK - HATZ diagram
Part Article number Qty Comment Price Details
1FUEL TANK 594207701 1 FUEL TANK
Regular price $858.89
Regular price $1,034.00 Sale price $858.89
View part
3CAP 594309201 1 CAP
Regular price $38.09
Regular price $45.90 Sale price $38.09
View part
5WASHER 594573801 12 WASHER
7SPACER 594574001 6 SPACER
12WATER SEPARATOR 594583201 1 WATER SEPARATOR CPL
Regular price $59.49
Regular price $71.70 Sale price $59.49
View part
19FUEL FILTER 536887801 1 FUEL FILTER
Regular price $38.15
Regular price $43.60 Sale price $38.15
View part
GROUND PLATE INSTALLATION 25 parts
GROUND PLATE INSTALLATION diagram
Part Article number Qty Comment Price Details
1COVER 594756801 2 COVER
Regular price $40.59
Regular price $49.00 Sale price $40.59
View part
2SCREW 595110301 4 SCREW M12 x 035H, 8.8, A3K
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
3WASHER 595066501 4 WASHER
4ENGINE PLATE 594756704 1 ENGINE PLATE
Regular price $901.25
Regular price $1,030.00 Sale price $901.25
View part
5SOCKET 594121001 10 Hex socket screw M12x120 12.9 DIN 912
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
6STRAP 594141501 2 STRAP
Regular price $11.29
Regular price $9.13 Sale price $11.29
View part
7BOLT 595345201 2 BOLT M12 x 020H, 8.8 A3K
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
8BOLT 595345201 2 BOLT M12 x 020H, 8.8 A3K
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
9WASHER 594124001 4 WASHER 0.51x1.42x0.24" 300HV
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
10COVER 547763401 2 COVER
11SCREW 595344601 18 Hex Head Screw M10x16
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
12PLANE WASHER 594123501 18 PLANE WASHER 10,5x30,0x2,5 DIN 9021
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
13COVER 595127201 2 COVER
Regular price $45.59
Regular price $54.90 Sale price $45.59
View part
14ABSORBER 594187001 4 ABSORBER
Regular price $41.79
Regular price $48.70 Sale price $41.79
View part
15NUT 595035801 8 NUT M16x2,00, -8, A3K
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
16WASHER 595036701 8 WASHER M16 17,0x30x3,0 300 HV
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
17STOP 594185101 4 STOP
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
18SCREW 595344601 4 HEX HEAD SCREW M10x16
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
19WASHER 594747401 4 WASHER M10 10,5x22x2,0 300 HV
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
20PLATE 594188701 2 PLATE 150 mm
Regular price $357.29
Regular price $431.00 Sale price $357.29
View part
22PLATE 595128701 2 PLATE 75 mm
Regular price $431.79
Regular price $521.00 Sale price $431.79
View part
23SCREW 594119401 8 SCREW DIN933 M20x050H, 8.8, A9K
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
24WASHER 594124301 8 WASHER 21x36x6 conical
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
25GROUND PLATE 546524802 1 GROUND PLATE
27O-RING 594759901 1 O-ring Ø325x3
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
HANDLE 27 parts
HANDLE diagram
Part Article number Qty Comment Price Details
1HANDLE 594175501 1 HANDLE
Regular price $219.59
Regular price $265.00 Sale price $219.59
View part
2ABSORBER 594153001 4 ABSORBER
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
3COVER 594427301 1 COVER
Regular price $72.09
Regular price $86.80 Sale price $72.09
View part
4SCREW 595110101 8 SCREW
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
5WASHER 595036601 8 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
6SCREW 595344601 9 SCREW
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
7WASHER 594747401 9 WASHER
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
8HANDLE 594333601 1 HANDLE
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
9NUT 594501401 1 NUT
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
10WASHER 594747401 2 WASHER
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
11HOOK 594347101 1 HOOK
Regular price $34.29
Regular price $41.30 Sale price $34.29
View part
12PIN 595030801 2 PIN
Regular price $0.29
Regular price $0.24 Sale price $0.29
View part
13ABSORBER 594333901 1 ABSORBER
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
14HANDLE 594152503 1 HANDLE LOWER
Regular price $147.00
Regular price $168.00 Sale price $147.00
View part
15STOP 594336801 2 STOP E50/20 M10x10 NR55
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
16NUT 595060001 2 NUT
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
17ABSORBER 541240001 2 ABSORBER Silent block d12/D26 x 30/34 mm ShoreA60
Regular price $58.63
Regular price $67.00 Sale price $58.63
View part
18STUD 594153101 1 STUD
Regular price $7.49
Regular price $6.10 Sale price $7.49
View part
20HANDLE GRIP 541281001 1 HANDLE GRIP
Regular price $44.28
Regular price $50.60 Sale price $44.28
View part
25NUT 595029401 1 NUT
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
27STRIP 595069501 1 STRIP
28TRIM 595064801 1 TRIM
29LOCKWASHER 595118901 12 LOCK WASHER
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
30SCREW 595065601 4 SCREW
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
31COVER 598089801 1 COVER For LG 505 without Compaction Indicator
32SCREW 594535701 4 SCREW
33COVER 598089801 1 COVER For LG 505 without Compaction Indicator
HOUR METER 3 parts
HOUR METER diagram
Part Article number Qty Comment Price Details
1HOUR METER 594827101 1 HOUR METER LCD 3-terminal, enable 2-screw
Regular price $223.29
Regular price $270.00 Sale price $223.29
View part
2SCREW 595065601 2 SCREW LCD 3-terminal, enable 2-screw
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
3NUT 595470001 2 NUT M3
HYDRAULIC SYSTEM 61 parts
HYDRAULIC SYSTEM diagram
Part Article number Qty Comment Price Details
1NIPPLE 595117001 1 NIPPLE
Regular price $21.61
Regular price $24.70 Sale price $21.61
View part
2CONNECTION 594219601 1 CONNECTION
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
3WASHER 595354701 1 WASHER
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
4SCREW 595348301 2 SCREW
Regular price $24.49
Regular price $21.60 Sale price $24.49
View part
5WASHER 595036601 9 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
6HYDRAULIC PUMP 594186301 1 HYDRAULIC PUMP
Regular price $152.59
Regular price $186.00 Sale price $152.59
View part
7SOCKET 595347701 2 HEX SOCKET HEAD SCREW
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
8PLANE WASHER 594123801 2 PLAIN WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
9ADAPTER 595128001 1 ADAPTOR
Regular price $56.18
Regular price $64.20 Sale price $56.18
View part
10ADAPTER 594520101 1 ADAPTOR
Regular price $24.49
Regular price $20.10 Sale price $24.49
View part
11PLANE WASHER 595036501 2 PLAIN WASHER
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
12HEXAGON NUT 595287501 1 NUT
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
13ADAPTER 594520101 1 ADAPTOR
Regular price $24.49
Regular price $20.10 Sale price $24.49
View part
14HYDRAULIC HOSE 594185801 1 HYDRAULIC HOSE
Regular price $21.61
Regular price $24.70 Sale price $21.61
View part
15HYDRAULIC HOSE 594186001 1 HYDRAULIC HOSE
Regular price $39.19
Regular price $30.70 Sale price $39.19
View part
16HYDRAULIC TANK 594426301 1 HYDRAULIC TANK
Regular price $60.89
Regular price $73.30 Sale price $60.89
View part
17SCREW 594838801 2 SCREW
Regular price $0.63
Regular price $0.71 Sale price $0.63
View part
18FILTER HOLDER 594445401 1 FILTER HOLDER
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
19SCREW 595033401 1 SCREW
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
20WASHER 595066601 1 WASHER
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
21COVER 594443101 1 COVER
Regular price $22.93
Regular price $26.20 Sale price $22.93
View part
22AIR FILTER 594445501 1 AIR FILTER
Regular price $43.10
Regular price $23.80 Sale price $43.10
View part
23O-RING 595047301 1 O-RING
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
25SCREW 594120701 4 SCREW
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
26WASHER 594747401 4 WASHER
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
27BRACKET 595367201 2 BRACKET
28SCREW 595034401 4 SCREW
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
29NIPPLE 595116401 1 NIPPLE
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
30HOSE COUPLING 594127601 1 HOSE COUPLING
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
31HOSE CLAMP 595160701 1 HOSE CLAMP
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
32HYDRAULIC HOSE 594181301 1 HYDRAULIC HOSE
Regular price $14.19
Regular price $17.20 Sale price $14.19
View part
33HOSE 594455201 1 HOSE
Regular price $15.19
Regular price $18.50 Sale price $15.19
View part
34SOCKET 594120401 1 HEXAGON SOCKET SCREW
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
35BRACKET 594147401 1 BRACKET
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
36SCREW 595055801 8 SCREW
Regular price $0.50
Regular price $0.57 Sale price $0.50
View part
37BLOCK 594324001 1 BLOCK
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
40HYDRAULIC HOSE 594181101 1 HYDRAULIC HOSE
Regular price $33.80
Regular price $39.43 Sale price $33.80
View part
41CONTROL LEVER 594642601 1 CONTROL LEVER
Regular price $45.59
Regular price $54.90 Sale price $45.59
View part
42SCREW 595034501 1 SCREW
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
43VALVE 594185901 1 VALVE
Regular price $152.59
Regular price $186.00 Sale price $152.59
View part
44COVER 594208901 1 COVER
Regular price $4.60
Regular price $5.37 Sale price $4.60
View part
45LEVER 594208801 1 LEVER
Regular price $15.30
Regular price $17.85 Sale price $15.30
View part
46PIN 594208701 1 PIN
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
47SCREW 594209001 2 SCREW
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
48WASHER 594209101 2 WASHER
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
49LEVER 594208601 1 LEVER
Regular price $9.13
Regular price $10.65 Sale price $9.13
View part
51NIPPLE 594209601 1 NIPPLE
Regular price $40.16
Regular price $45.90 Sale price $40.16
View part
52LOCK NUT 595036001 1 LOCK NUT
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
53NUT 595112601 1 NUT
54CONNECTOR 594127301 3 CONNECTOR
Regular price $10.94
Regular price $12.50 Sale price $10.94
View part
55BRACKET 594147401 2 BRACKET
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
56NUT 595351601 2 NUT
57PIPE CLAMP 594125301 2 PIPE CLAMP 13.0x8.4x20.0
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
58CLAMP 595454701 1 CLAMP 015-025, 12
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
59CONNECTOR 594186101 1 CONNECTOR
Regular price $24.49
Regular price $20.10 Sale price $24.49
View part
61HOSE CONNECTOR 594186201 1 HOSE CONNECTOR
62WASHER 595113501 2 WASHER Conical, 6,4 x 14
63SCREW 595287101 1 SCREW M08 x 50, 8.8, A2K
64NIPPLE 594127501 1 NIPPLE
65SCREW 595055701 8 SCREW M8-1,25 x 55 8.8 (LG 504 w/compaction indicator only)
66O-RING 595118001 1 O-RING
SHOCK ABSORBER REPAIR KIT 15 parts
SHOCK ABSORBER REPAIR KIT diagram
Part Article number Qty Comment Price Details
1REPAIR KIT 595384502 1 SHOCK ABSORBER SERVICE KIT
2NUT 595035801 8 NUT M16x2,00, -8, A3K
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
3WASHER 595036701 8 WASHER M16 17,0x30x3,0 300 HV
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
4ABSORBER 594153001 4 ABSORBER
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
5SCREW 595344601 8 SCREW M10x16
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
6WASHER 594747401 8 WASHER M10 10,5x22x2,0 300 HV
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
7ABSORBER 541240001 2 ABSORBER
Regular price $58.63
Regular price $67.00 Sale price $58.63
View part
8SCREW 594119101 4 SCREW M12 x 040H, 8.8, A3K
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
9WASHER 595067901 8 WASHER M12 13,0x24x4,0 200-300HV
Regular price $1.28
Regular price $1.46 Sale price $1.28
View part
10NUT 595112701 4 NUT M12 ISO7040
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
11ABSORBER 594333901 1 ABSORBER A50/25 M10x20 NR60
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
12PIN 595030801 2 PIN 4 x 12
Regular price $0.29
Regular price $0.24 Sale price $0.29
View part
13NUT 594501401 1 NUT M10-1,5
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
14WASHER 594747301 2 WASHER M10 10,5x22x4,0 300HV,STD277
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
15NUT 595029401 1 NUT M10 DIN 934-8 Zn
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
THROTTLE CONTROL - NON EPA 13 parts
THROTTLE CONTROL - NON EPA diagram
Part Article number Qty Comment Price Details
1THROTTLE CONTROL 594483001 1 THROTTLE CONTROL
Regular price $99.49
Regular price $117.00 Sale price $99.49
View part
2LEVER 594490701 1 LEVER
Regular price $33.60
Regular price $38.40 Sale price $33.60
View part
3THROTTLE CONTROL 594482901 1 THROTTLE CONTROL
Regular price $50.69
Regular price $61.00 Sale price $50.69
View part
6NUT 595064501 1 NUT
7SCREW 595057801 1 SCREW
Regular price $0.35
Regular price $0.40 Sale price $0.35
View part
9CLAMP 595037501 5 CLAMP
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
10PLANE WASHER 595036501 5 PLAIN WASHER
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
11SOCKET 595347901 5 HEX SOCKET HEAD SCREW
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
12NIPPLE 594331201 1 NIPPLE
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
13BRACKET 595050001 1 BRACKET
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
14BRACKET 594645101 1 BRACKET
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
15SCREW 594747101 4 SCREW
Regular price $0.50
Regular price $0.57 Sale price $0.50
View part
16PLANE WASHER 595036501 1 PLAIN WASHER
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part

Concrete Focus

From pouring to resurfacing, we sell tools built for concrete pros.

Expert Support

Get guidance from experts who understand jobsite challenges.

Fast Delivery

Get your tools fast with our nationwide shipping network and local partnerships.

Talk to an expert now (855) 281-1918

Get fast, expert help choosing the right concrete tools or equipment for your job. Ask about availability, specs, troubleshooting, or get friendly guidance before you place an order.

Click to Call
