Product Specification
Product Info
Engine / Power
Compaction
Dimensions & Weight
Packaging
Sound & Vibration
Warranty
Service & Maintenance Parts
12 MONTHS / 500 HOURS SERVICE KIT - HONDA 4 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1SERVICE KIT | 595384201 | 1 | |||
| 2AIR FILTER | 594445501 | 1 | |||
| 3V-BELT | 594651301 | 2 | |||
| 4AIR FILTER | 594198101 | 1 |
12 MONTHS / 500 HOURS SERVICE KIT - LOMBARDINI 6 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1SERVICE KIT | 594215301 | 1 | 12 months for engine up to SN 4628100251 | ||
| 2AIR FILTER | 594197401 | 1 | for engine up to SN 4628100251 | ||
| 3AIR FILTER | 594445501 | 1 | |||
| 4FUEL FILTER | 594197301 | 1 | |||
| 5OIL FILTER | 594197501 | 1 | Internal | ||
| 6DRIVE BELT | 594332901 | 2 | XPA 1082(6AXP) |
12 MONTHS / 500 HOURS SERVICE KIT - LOMBARDINI 6 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1SERVICE KIT | 594215302 | 1 | KIT for engine from SN 4628100252 | ||
| 2AIR FILTER | 597275801 | 1 | for engine from SN 4628100252 | ||
| 3AIR FILTER | 594445501 | 1 | |||
| 4FUEL FILTER | 594197301 | 1 | |||
| 5OIL FILTER | 594197501 | 1 | |||
| 6DRIVE BELT | 594332901 | 2 | XPA 1082(6AXP) |
6 MONTHS / EVERY 250 HOURS KIT - LOMBARDINI 4 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1SERVICE KIT | 595132401 | 1 | 6 months kit for engine up to SN 4628100251 | ||
| 2AIR FILTER | 594197401 | 1 | |||
| 3FUEL FILTER | 594197301 | 1 | |||
| 4OIL FILTER | 594197501 | 1 | Internal |
6 MONTHS / EVERY 250 HOURS KIT - LOMBARDINI 4 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1SERVICE KIT | 595132402 | 1 | 6 month kit for engine from SN 4628100252 | ||
| 2AIR FILTER | 597275801 | 1 | |||
| 3FUEL FILTER | 594197301 | 1 | |||
| 4OIL FILTER | 594197501 | 1 | for engine from SN 4628100252 |
BATTERY 17 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1HOLDER | 594489301 | 1 | |||
| 2BRACKET | 594489201 | 1 | |||
| 3INSULATION | 594489001 | 1 | |||
| 4WASHER | 594747401 | 1 | 10.5 x 22 x 2 mm, 0.41 x 0.87 x 0.08 in. 300 HV | ||
| 5BOLT | 594118501 | 1 | M10 x 30 mm 8.8 A3K | ||
| 6BATTERY | 594433501 | 1 | |||
| 7WASHER | 595036601 | 4 | 8.4 x 16 x 1.5 mm, 0.33 x 0.63 x 0.06 in. 300 HV | ||
| 8SCREW | 594117901 | 4 | M8 x 16 mm 8.8 A2K | ||
| 9SHROUD | 594489401 | 1 | |||
| 10CABLE | 595184901 | 1 | |||
| 11CABLE | 594837001 | 1 | |||
| 12WASHER | 595036601 | 1 | 8.4 x 16 x 1.5 mm, 0.33 x 0.63 x 0.06 in. 300 HV | ||
| 13SCREW | 594117901 | 1 | M8 x 16 mm 8.8 A2K | ||
| 14NUT | 595112601 | 1 | M8 A2K | ||
| 15PLANE WASHER | 595036501 | 2 | 6.4 x 12 x 1.5 mm, 0.25 x 0.47 x 0.06 in. 300 HV | ||
| 16CLAMP | 595469601 | 1 | |||
| 17SCREW | 595348001 | 1 | M6 x 16 mm 8.8 A2K |
BELT TIGHTENER 6 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1PULLER | 595465001 | 1 | |||
| 2PULLEY | 594440101 | 1 | |||
| 3BALL BEARING | 594259101 | 2 | |||
| 4SNAP RING | 595046101 | 2 | |||
| 5SHAFT | 594491001 | 1 | |||
| 6SNAP RING | 595045501 | 1 |
CENTRIFUGAL CLUTCH - HONDA 12 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1CENTRIFUGAL CLUTCH | 594645701 | 1 | |||
| 3BALL BEARING | 594607601 | 2 | |||
| 4RING | 595193001 | 1 | |||
| 5RETAINER RING | 594557501 | 1 | |||
| 6SHIM | 595193101 | 2 | |||
| 7HUB | 595505201 | 1 | |||
| 8WEIGHT | 594607801 | 2 | |||
| 9CLUTCH | 594295501 | 2 | |||
| 10SPRING | 594657701 | 4 | |||
| 11COVER | 594607901 | 2 | |||
| 12RING | 594608001 | 2 | |||
| 13SHIM | 595193201 | 1 |
CENTRIFUGAL CLUTCH - LOMBARDINI 12 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1CENTRIFUGAL CLUTCH | 594645601 | 1 | |||
| 3BALL BEARING | 594607601 | 2 | |||
| 4RING | 595193001 | 1 | |||
| 5RETAINER RING | 594557501 | 1 | |||
| 6SHIM | 595193101 | 2 | |||
| 7HUB | 594657801 | 1 | |||
| 8WEIGHT | 594607801 | 2 | |||
| 9CLUTCH | 594295501 | 2 | |||
| 10SPRING | 594657701 | 4 | |||
| 11COVER | 594607901 | 2 | |||
| 12RING | 594608001 | 2 | |||
| 13SHIM | 595193201 | 1 |
COMPACTION INDICATOR 6 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1UNIT | 594648401 | 1 | |||
| 2HARNESS | 594648301 | 1 | |||
| 3SCREW | 595111201 | 4 | M6 x 40 mm 8.8 A2K | ||
| 5NUT | 595352401 | 4 | M5 A2K | ||
| 6SCREW | 594535701 | 4 | M5 x 14 A2-70 | ||
| 7INDICATOR | 594176701 | 1 |
COMPACTION INDICATOR KIT 10 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1METER | 595526601 | 1 | Complete | ||
| 2HARNESS | 594648301 | 1 | |||
| 3NUT | 595352401 | 4 | flanged M05x0,80, -8, A2K | ||
| 4SCREW | 594535701 | 4 | M05 x 14, A2-70, Black | ||
| 5PLANE WASHER | 595036501 | 4 | |||
| 6SCREW | 594120301 | 4 | M6 ? 35 | ||
| 7CABLE | 594544701 | 8 | |||
| 8PIPE CLAMP | 594125301 | 3 | 13.0 8.4 20.0 | ||
| 9CLAMP | 595293601 | 1 | 20.0 8.4 20.0 | ||
| 10PIPE CLAMP | 598197201 | 3 | 08.0 8.4 20.0 |
DECALS 20 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1DECAL | 595375401 | 1 | |||
| 2DECAL | 595375301 | 1 | |||
| 3DECAL | 597875301 | 1 | |||
| 4DECAL | 594353901 | 1 |
Regular price
$4.03
Regular price
|
||
| 5DECAL | 595216301 | 1 |
Regular price
$1.36
Regular price
|
||
| 6DECAL | 594535301 | 1 |
Regular price
$2.69
Regular price
|
||
| 7DECAL | 594659601 | 1 |
Regular price
$1.36
Regular price
|
||
| 8DECAL | 595065701 | 1 | |||
| 9DECAL | 594515901 | 1 | |||
| 10DECAL | 594353801 | 2 | |||
| 11LABEL | 594660801 | 4 |
Regular price
$1.36
Regular price
|
||
| 12LABEL | 594661601 | 1 | Lombardini versions only |
Regular price
$1.36
Regular price
|
|
| 13DECAL | 595049701 | 1 | |||
| 14DECAL | 594517801 | 1 | |||
| 15DECAL | 595051201 | 2 |
Regular price
$1.36
Regular price
|
||
| 17DECAL | 595172901 | 4 | |||
| 18DECAL | 595376101 | 1 | |||
| 19DECAL | 595376201 | 1 | |||
| 20LABEL | 594660201 | 1 | Honda versions only |
Regular price
$0.55
Regular price
|
|
| 21LABEL | 595871701 | 1 |
Regular price
$3.84
Regular price
|
ECCENTRIC ELEMENT 40 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1HOUSING | 596654701 | 1 | |||
| 2COVER | 594435001 | 1 | |||
| 3SHAFT | 594430601 | 1 | |||
| 4RING | 594265901 | 4 | |||
| 5SEALING | 594547401 | 1 | |||
| 6COVER | 594435101 | 1 | |||
| 7ECCENTRIC | 594492201 | 4 | |||
| 8SCREW | 594547201 | 8 | |||
| 9GEAR | 594432001 | 1 | |||
| 10SNAP RING | 595144501 | 2 | |||
| 11ROLLER BEARING | 594546901 | 4 | |||
| 12KEY | 594547001 | 1 | |||
| 13PULLEY | 594429601 | 1 | |||
| 14WASHER | 594321601 | 1 | |||
| 15SCREW | 595055201 | 1 | |||
| 16WASHER | 595186801 | 16 | |||
| 17SCREW | 595055001 | 16 | |||
| 18SHAFT | 594644201 | 1 | |||
| 19PIN | 594322201 | 1 | |||
| 20GEAR | 594644701 | 1 | |||
| 21KEY | 594323001 | 1 | |||
| 22BALL BEARING | 594547601 | 2 | |||
| 23SNAP RING | 595189401 | 1 | |||
| 24STOP | 594322801 | 1 | |||
| 25SCREW | 594322901 | 1 | |||
| 26SPRING | 594547801 | 1 | |||
| 27COVER | 594435201 | 1 | |||
| 28GASKET | 595047801 | 1 | |||
| 29PLUG | 595048301 | 1 | |||
| 30HYDRAULIC CYLINDER | 594642901 | 1 | |||
| 31SEALING | 594332201 | 1 | |||
| 32PISTON ROD | 594183001 | 1 | |||
| 33CAP | 594643001 | 1 | |||
| 34PIN | 595062601 | 1 | |||
| 35RING | 594266401 | 1 | |||
| 36BALL BEARING | 594647501 | 1 | |||
| 37RING | 594265601 | 1 | |||
| 38BALL BEARING | 594647601 | 1 | |||
| 39SPRING WASHER | 594647701 | 1 | |||
| 40PISTON | 594643401 | 1 |
ECCENTRIC ELEMENT REPAIR KIT 7 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1REPAIR KIT | 594196801 | 1 | |||
| 2SEALING | 594547401 | 1 | |||
| 3ROLLER BEARING | 594546901 | 4 | |||
| 4PLANE WASHER | 595036501 | 16 | |||
| 5SCREW | 595109801 | 16 | |||
| 6WASHER | 595514301 | 1 | |||
| 8BALL BEARING | 594547601 | 2 |
ENGINE - HONDA 10 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1STARTER ASSY | 595359201 | 1 | Complete | ||
| 2GASKET | 594760601 | 2 | |||
| 5CAP | 595374201 | 1 | |||
| 7GASKET | 594760301 | 1 | |||
| 8SUPPORT | 595191101 | 1 | |||
| 8GASKET | 595131201 | 1 | |||
| 10SPARK PLUG | 595051301 | 1 | |||
| 13SPARK PLUG | 594204001 | 1 | |||
| 14GASKET | 595049401 | 1 | |||
| 22NUT | 595049301 | 1 |
ENGINE INSTALLATION - HONDA 33 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1SOCKET | 595348101 | 2 | |||
| 2PLANE WASHER | 595036501 | 2 | |||
| 3CLIP | 594331001 | 2 | |||
| 4SCREW | 595064001 | 6 | |||
| 5EXHAUST PIPE | 594491701 | 1 | |||
| 6SCREW | 595344801 | 4 | |||
| 7WASHER | 594747401 | 4 | |||
| 8ENGINE | 595177901 | 1 | |||
| 9CLAMP | 595037501 | 2 | |||
| 10GUARD | 595503201 | 1 | |||
| 11WASHER | 595036601 | 4 | |||
| 12SCREW | 594117901 | 4 | |||
| 13SPACER | 595213001 | 1 | |||
| 14WASHER | 595193901 | 1 | |||
| 15SCREW | 595033401 | 1 | |||
| 16COVER | 594958901 | 1 | |||
| 17WASHER | 595036601 | 4 | |||
| 18SCREW | 594117901 | 4 | |||
| 19WASHER | 594535201 | 1 | |||
| 20SCREW | 594535001 | 1 | M08x25, A2-70, Black | ||
| 21PROTECTION | 594491101 | 1 | |||
| 22BALL JOINT | 594527101 | 1 | |||
| 23NUT | 595035701 | 1 | |||
| 24HEXAGON NUT | 595287501 | 1 | |||
| 25V-BELT | 594651301 | 2 | |||
| 26SCREW | 595345401 | 1 | |||
| 27WASHER | 595112801 | 1 | |||
| 28HOLDER | 595177701 | 1 | |||
| 29CONNECTOR | 594522901 | 1 | |||
| 30ADAPTER | 595186001 | 1 | |||
| 31CLAMP | 595454601 | 2 | |||
| 32HOSE | 594147801 | 1 | |||
| 33PLUG | 594147301 | 1 |
ENGINE INSTALLATION - LOMBARDINI 27 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1CLAMP | 595188601 | 1 | |||
| 3PLUG | 595452501 | 1 | |||
| 4HYDRAULIC HOSE | 595178101 | 1 | |||
| 5ADAPTER | 595188001 | 1 | |||
| 6SCREW | 595344801 | 4 | |||
| 7WASHER | 594747401 | 4 | |||
| 8ENGINE | 597236301 | 1 | |||
| 9ENGINE | 599735601 | 1 | |||
| 10KEY | 594368601 | 1 | |||
| 11BELT GUARD | 595212901 | 1 | |||
| 12WASHER | 595036601 | 6 | |||
| 14SPACER | 595465101 | 1 | |||
| 15WASHER | 594858801 | 1 | |||
| 16SCREW | 595466701 | 1 | |||
| 17COVER | 594958901 | 1 | |||
| 18WASHER | 595036601 | 5 | |||
| 19SCREW | 594117901 | 4 | |||
| 20WASHER | 594535201 | 1 | |||
| 21SCREW | 594535001 | 1 | M08x25, A2-70, Black | ||
| 22PROTECTION | 594491101 | 1 | |||
| 23BALL JOINT | 594527101 | 1 | |||
| 25NUT | 595035701 | 1 | |||
| 26HEXAGON NUT | 595287501 | 1 | |||
| 27DRIVE BELT | 594332901 | 2 | |||
| 28SCREW | 595345401 | 1 | |||
| 29WASHER | 595112801 | 1 | |||
| 30HOLDER | 595177701 | 1 |
ENGINE - LOMBARDINI - EPA 12 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1ENGINE | 594492301 | 1 | Lombardini 15LD440 EPA | ||
| 2BOX | 594211801 | 1 | Old version, valid up to s/n: BGF041732 | ||
| 4IGNITION SWITCH | 594202001 | 1 | Old version, valid up to s/n: BGF041732 | ||
| 7STARTER | 594214001 | 1 | New version, valid from s/n: BGF041733 | ||
| 9IGNITION SWITCH | 594191401 | 1 | New version, valid from s/n: BGF041733 | ||
| 13STARTER | 594197801 | 1 | |||
| 14AIR FILTER | 594197401 | 1 | |||
| 15COVER | 594197701 | 1 | |||
| 16FUEL FILTER | 594197301 | 1 | |||
| 18OIL FILTER | 594197501 | 1 | |||
| 20HARNESS | 594176301 | 1 | |||
| 21EXTENSION CABLE | 597160701 | 1 |
ENGINE - LOMBARDINI - NON EPA 13 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1ENGINE | 595503401 | 1 | Lombardini 15LD440 | ||
| 2BOX | 594211801 | 1 | Old version, valid up to s/n: BGF041732 | ||
| 4IGNITION SWITCH | 594202001 | 1 | Old version, valid up to s/n: BGF041732 | ||
| 7STARTER | 594214001 | 1 | New version, valid from s/n: BGF041733 | ||
| 9IGNITION SWITCH | 594191401 | 1 | New version, valid from s/n: BGF041733 | ||
| 13STARTER | 594197801 | 1 | |||
| 14AIR FILTER | 594197401 | 1 | Up to Engine SN 4628100251 | ||
| 15COVER | 594197701 | 1 | Gasket | ||
| 16FUEL FILTER | 594197301 | 1 | |||
| 17AIR FILTER | 597275801 | 1 | From Engine SN 4628100252 | ||
| 18OIL FILTER | 594197501 | 1 | |||
| 20HARNESS | 594176301 | 1 | |||
| 21EXTENSION CABLE | 597160701 | 1 |
ENGINE PLATE 17 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1ENGINE PLATE | 595119301 | 1 | |||
| 2WASHER | 595036701 | 8 | 17 x 30 x 3 mm, 0.70 x 1.18 x 0.12 in. 300 HV | ||
| 3SCREW | 595070501 | 2 | M16 x 75 mm 10.9 GEOMET® | ||
| 4NUT | 595059701 | 2 | M16x2,00, -5, A3K | ||
| 5NUT | 595035801 | 4 | M16x2,00, -8, A3K | ||
| 6BLOCK | 594324001 | 1 | |||
| 7BRACKET | 594147401 | 1 | |||
| 8SCREW | 595287101 | 3 | M8 x 55 mm 8.8 A2K | ||
| 9HOSE | 594455201 | 1 | |||
| 10WASHER | 595036601 | 1 | 8.4 x 16 x 1.5 mm, 0.33 x 0.63 x 0.06 in. 300 HV | ||
| 11STRAP | 594143001 | 2 | |||
| 12WASHER | 594124001 | 4 | 13 x 36 x 6 mm, 0.51 x 1.42 x 0.24 in. 300 HV | ||
| 13BOLT | 595345201 | 2 | M8 x 20 mm 8.8 A2K | ||
| 14SCREW | 595055301 | 1 | M12x025H, 8.8, A3K | ||
| 15WASHER | 595066801 | 1 | 13 x 24 x 2 mm, 0.51 x 0.98 x 0.08 in. 300 HV | ||
| 16NUT | 595351801 | 1 | M12x1,75, -8, A3K | ||
| 17SCREW | 595110301 | 1 | M12 x 35 mm 8.8 A3K |
FORWARD & REVERSE PISTON REPAIR KIT 10 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1REPAIR KIT | 594196601 | 1 | |||
| 2SEALING | 594332201 | 1 | |||
| 4RING | 594266401 | 1 | |||
| 5BALL BEARING | 594647501 | 1 | |||
| 6RING | 594265601 | 1 | |||
| 7BALL BEARING | 594647601 | 1 | |||
| 8SPRING WASHER | 594647701 | 1 | |||
| 9PIN | 595062601 | 1 | |||
| 10PLANE WASHER | 595036501 | 4 | |||
| 11SCREW | 595109801 | 4 |

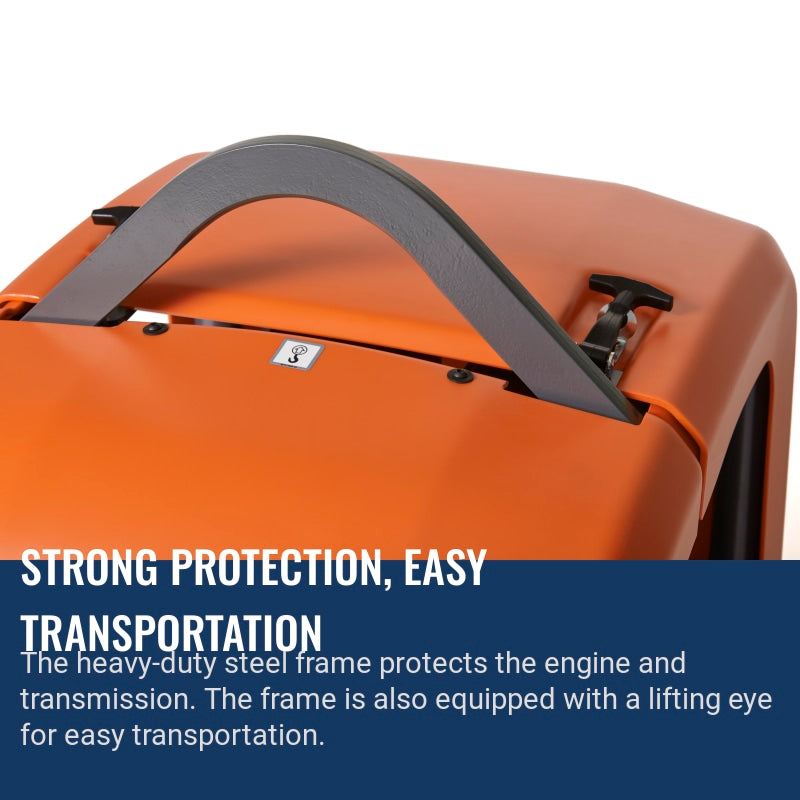

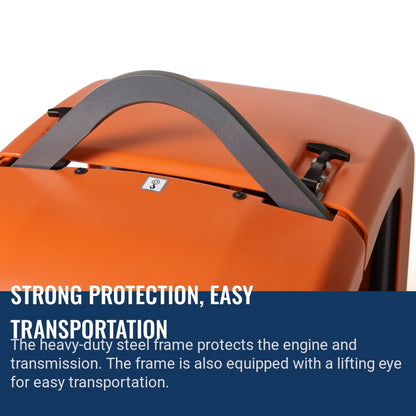

FRAME AND HOODS 21 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1FRAME | 594142601 | 1 | |||
| 2HINGE | 594446801 | 2 | |||
| 3SCREW | 594534901 | 8 | M6 x 16 mm A2-70 | ||
| 4COVER | 594957801 | 1 | |||
| 5WASHER | 594535101 | 12 | 6 x 18 x 2 mm, 0.24 x 0.71 x 0.08 in. 300 HV | ||
| 6SCREW | 595067701 | 12 | M06X12 | ||
| 7LATCH | 594192001 | 2 | |||
| 8COVER | 594957901 | 1 | |||
| 9SCREW | 595110801 | 8 | M4 x 16 mm 8.8 A2K | ||
| 10WASHER | 595113201 | 4 | M04 4,3x9x0,8 200-300 HV | ||
| 11LOCK NUT | 595351901 | 4 | M4 ISO7040 | ||
| 12STOP | 594191601 | 2 | |||
| 13SCREW | 594838401 | 1 | M12 x 45 mm 12.9 GEOMET® | ||
| 14WASHER | 595112801 | 8 | 13 x 30 x 4 mm, 0.51 x 1.18 x 0.16 in. 300 HV | ||
| 15NUT | 594548601 | 4 | M12 | ||
| 16SCREW | 597447501 | 4 | M5 x 10 mm 8.8 A2K | ||
| 17PLANE WASHER | 594123801 | 4 | 5.3 x 10 x 1 mm, 0.21 x 0.39 x 0.04 in. 300 HV | ||
| 18BRACKET | 594490901 | 1 | Bracket | ||
| 19WASHER | 595036601 | 2 | 8.4 x 16 x 1.5 mm, 0.33 x 0.63 x 0.06 in. 300 HV | ||
| 20SCREW | 595110101 | 2 | M8 x 16 mm 8.8 A2K | ||
| 21BRACKET | 599568601 | 1 |

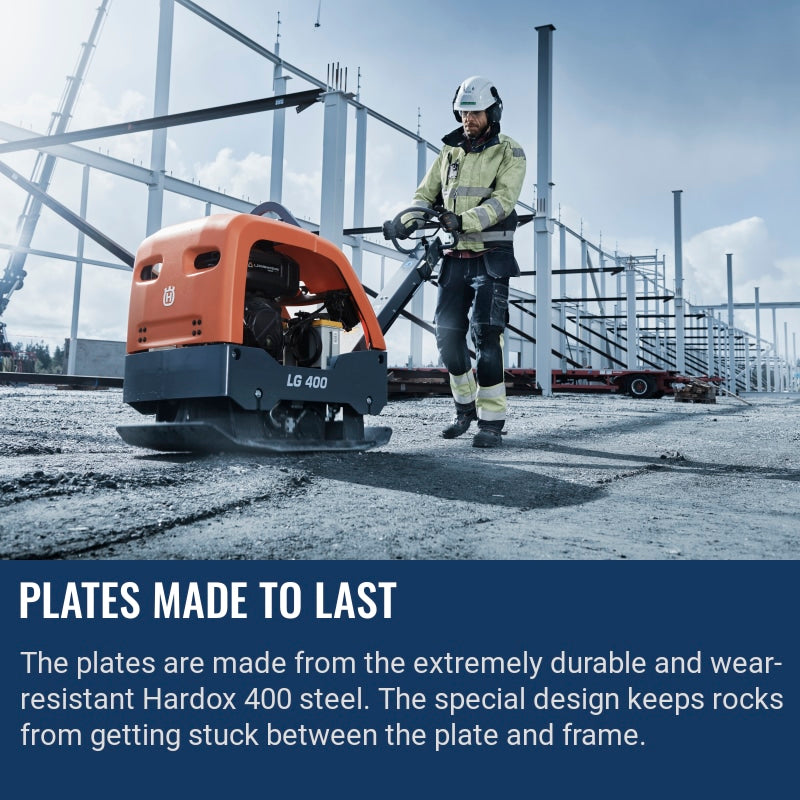

GROUND PLATE & ECCENTRIC ELEMENT INSTALLATION 13 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1GROUND PLATE | 594646601 | 1 | |||
| 2ABSORBER | 594323201 | 4 | |||
| 3WASHER | 595036701 | 4 | 17 x 30 x 3 mm, 0.70 x 1.18 x 0.12 in. 300 HV | ||
| 4NUT | 595035801 | 4 | M16 A3K | ||
| 5BELT GUARD | 594164401 | 1 | |||
| 6WASHER | 595036601 | 5 | 8.4 x 16 x 1.5 mm, 0.33 x 0.63 x 0.06 in. 300 HV | ||
| 7SCREW | 594117901 | 5 | M8 x 20 mm 8.8 A2K | ||
| 8WASHER | 595067901 | 10 | |||
| 9SCREW | 594836901 | 10 | |||
| 10GASKET | 595047801 | 1 | |||
| 11PLUG | 595048301 | 1 | |||
| 12FLANGE | 594753001 | 1 | |||
| 13PROTECTION | 594164501 | 1 |

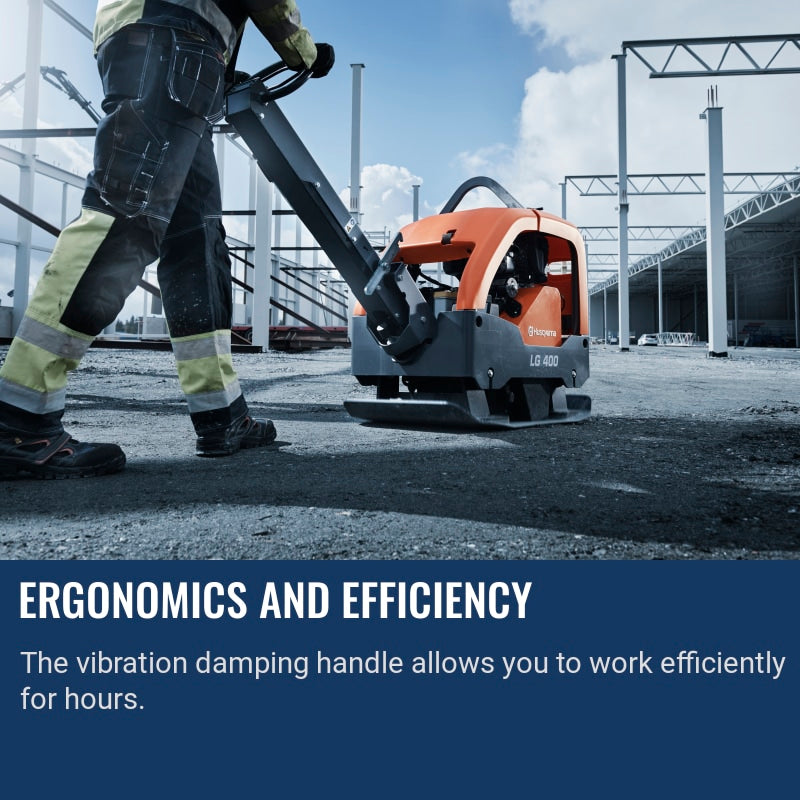

HANDLE 23 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1HANDLE | 594142901 | 1 |
Regular price
$165.59
Regular price
|
||
| 2ABSORBER | 594147501 | 4 |
Regular price
$6.68
Regular price
|
||
| 3WASHER | 594747401 | 10 | 10.5 x 22 x 2 mm, 0.41 x 0.87 x 0.08 in. 300 HV |
Regular price
$0.36
Regular price
|
|
| 4CAP | 594118301 | 8 | M10 x 14 mm 8.8 A3K | ||
| 5BRACKET | 595119401 | 1 |
Regular price
$151.38
Regular price
|
||
| 6ABSORBER | 594527201 | 1 |
Regular price
$4.03
Regular price
|
||
| 7WASHER | 595036701 | 2 | 17 x 30 x 3 mm, 0.70 x 1.18 x 0.12 in. 300 HV |
Regular price
$0.55
Regular price
|
|
| 8NUT | 595059701 | 2 | M16 A3K |
Regular price
$1.28
Regular price
|
|
| 9STUD | 594492401 | 1 |
Regular price
$9.39
Regular price
|
||
| 10ABSORBER | 594527201 | 1 |
Regular price
$4.03
Regular price
|
||
| 11COVER | 594648601 | 1 |
Regular price
$77.09
Regular price
|
||
| 12WASHER | 595036601 | 12 | 8.4 x 16 x 1.5 mm, 0.33 x 0.63 x 0.06 in. 300 HV |
Regular price
$0.21
Regular price
|
|
| 13SCREW | 595110101 | 12 | M8 x 16 mm 8.8 A2K |
Regular price
$0.44
Regular price
|
|
| 14NUT | 595029401 | 1 | M10 A3K |
Regular price
$0.44
Regular price
|
|
| 15ABSORBER | 594462701 | 1 |
Regular price
$9.36
Regular price
|
||
| 16HOOK | 594434101 | 1 |
Regular price
$22.93
Regular price
|
||
| 17SCREW | 594118401 | 1 | M10 x 20 mm 8.8 A3K |
Regular price
$0.55
Regular price
|
|
| 18SCREW | 595033201 | 1 |
Regular price
$0.55
Regular price
|
||
| 19PLANE WASHER | 595036501 | 1 | 6.4 x 12 x 1.5 mm, 0.25 x 0.47 x 0.06 in. 300 HV |
Regular price
$0.44
Regular price
|
|
| 20CLAMP | 595188701 | 1 | |||
| 21COVER | 594647101 | 1 | |||
| 22SCREW | 594535701 | 4 | M5 x 14 A2-70 | ||
| 23NUT | 595352401 | 1 | M5 A2K |
Regular price
$0.29
Regular price
|
HYDRAULIC SYSTEM 47 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1HYDRAULIC TANK | 594426301 | 1 |
Regular price
$60.89
Regular price
|
||
| 3AIR FILTER | 594445501 | 1 |
Regular price
$43.10
Regular price
|
||
| 4FILTER HOLDER | 594445401 | 1 |
Regular price
$9.36
Regular price
|
||
| 5SCREW | 594838801 | 2 | K50 x 12 mm Type KX-PT |
Regular price
$0.63
Regular price
|
|
| 6COVER | 594443101 | 1 |
Regular price
$22.93
Regular price
|
||
| 7SCREW | 595033401 | 1 | M8 x 25 mm 8.8 A2K |
Regular price
$0.55
Regular price
|
|
| 8O-RING | 595047301 | 1 |
Regular price
$7.99
Regular price
|
||
| 9WASHER | 594123401 | 1 | 8.4 x 16 x 1.5 mm, 0.33 x 0.63 x 0.06 in. 300 HV |
Regular price
$1.36
Regular price
|
|
| 10SCREW | 595054401 | 4 | M10x30 |
Regular price
$7.99
Regular price
|
|
| 11WASHER | 594747401 | 4 | 10.5 x 22 x 2 mm, 0.41 x 0.87 x 0.08 in. 300 HV |
Regular price
$0.36
Regular price
|
|
| 12RING | 595052101 | 1 | |||
| 13RING | 595053301 | 1 | 13.3 x 18.9 x 1.5 mm, 0.52 x 0.74 x 0.06 in. Copper | ||
| 14HOSE CONNECTOR | 594453901 | 1 |
Regular price
$5.34
Regular price
|
||
| 15HOSE CLAMP | 595160701 | 1 |
Regular price
$4.03
Regular price
|
||
| 16NIPPLE | 594453301 | 1 |
Regular price
$5.34
Regular price
|
||
| 17CLAMP | 595454701 | 1 |
Regular price
$2.69
Regular price
|
||
| 18HYDRAULIC HOSE | 594430801 | 1 |
Regular price
$21.61
Regular price
|
||
| 19SCREW | 595034301 | 2 | M6 x 20 mm 8.8 A2K | ||
| 20PROTECTIVE COVER | 594324301 | 1 |
Regular price
$7.99
Regular price
|
||
| 21PUMP | 594455301 | 1 |
Regular price
$153.00
Regular price
|
||
| 22ELBOW | 594523701 | 1 |
Regular price
$22.93
Regular price
|
||
| 23ELBOW | 595063301 | 1 |
Regular price
$39.19
Regular price
|
||
| 24GEAR | 594548901 | 1 |
Regular price
$30.39
Regular price
|
||
| 25HYDRAULIC HOSE | 594614001 | 1 |
Regular price
$109.79
Regular price
|
||
| 26HYDRAULIC HOSE | 594487601 | 1 |
Regular price
$103.29
Regular price
|
||
| 27HYDRAULIC HOSE | 594614101 | 1 |
Regular price
$116.29
Regular price
|
||
| 28ELBOW | 595063301 | 1 |
Regular price
$39.19
Regular price
|
||
| 29ADAPTER | 594518601 | 3 | |||
| 30NUT | 595112601 | 2 | M6 x 1 mm A2K | ||
| 31VALVE | 594333201 | 1 |
Regular price
$151.19
Regular price
|
||
| 32LOCK NUT | 595036001 | 1 | M6 - 8 FZB |
Regular price
$0.21
Regular price
|
|
| 34SCREW | 594209001 | 2 |
Regular price
$1.36
Regular price
|
||
| 35WASHER | 594209101 | 4 |
Regular price
$1.36
Regular price
|
||
| 36PIN | 594208701 | 1 |
Regular price
$1.36
Regular price
|
||
| 37LEVER | 594208601 | 1 |
Regular price
$9.13
Regular price
|
||
| 38COVER | 594208901 | 1 |
Regular price
$4.60
Regular price
|
||
| 39LEVER | 594208801 | 1 |
Regular price
$15.30
Regular price
|
||
| 42NIPPLE | 594209601 | 1 |
Regular price
$40.16
Regular price
|
||
| 43PLANE WASHER | 595036501 | 4 | 6.4 x 12 x 1.5 mm, 0.25 x 0.47 x 0.06 in. 300 HV |
Regular price
$0.44
Regular price
|
|
| 44SCREW | 595055801 | 2 | M6 x 50 mm 8.8 A2K |
Regular price
$0.50
Regular price
|
|
| 45CONTROL LEVER | 594642601 | 1 |
Regular price
$45.59
Regular price
|
||
| 46WASHER | 595036601 | 5 | 8.4 x 16 x 1.5 mm, 0.33 x 0.63 x 0.06 in. 300 HV |
Regular price
$0.21
Regular price
|
|
| 47SCREW | 595033401 | 1 | M8 x 25 mm 8.8 A2K |
Regular price
$0.55
Regular price
|
|
| 48SCREW | 595287101 | 4 | M8 x 50 mm 8.8 A2K |
Regular price
$1.63
Regular price
|
|
| 49WASHER | 595036601 | 2 | 8.4 x 16 x 1.5 mm, 0.33 x 0.63 x 0.06 in. 300 HV |
Regular price
$0.21
Regular price
|
|
| 50BLOCK | 594324001 | 2 |
Regular price
$6.68
Regular price
|
||
| 51BRACKET | 594147401 | 2 |
Regular price
$5.34
Regular price
|
SHOCK ABSORBER REPAIR KIT 12 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1REPAIR KIT | 594196301 | 1 | |||
| 2ABSORBER | 594323201 | 4 | |||
| 3NUT | 595035801 | 8 | |||
| 4WASHER | 595036701 | 4 | |||
| 5ABSORBER | 594147501 | 4 | |||
| 6CAP | 594118301 | 8 | ?10?14 din 933 - 8.8 zn | ||
| 7WASHER | 594747401 | 10 | |||
| 8ABSORBER | 594527301 | 1 | |||
| 9ABSORBER | 594527201 | 1 | |||
| 10HEXAGON NUT | 595112201 | 2 | |||
| 11ABSORBER | 594462701 | 1 | |||
| 12SCREW | 594118401 | 1 |
START UP KIT - HONDA 6 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1SERVICE KIT | 595132701 | 1 | |||
| 2SERVICE KIT | 595384201 | 1 | |||
| 3AIR FILTER | 594445501 | 1 | |||
| 4V-BELT | 594651301 | 2 | |||
| 5AIR FILTER | 594198101 | 1 | |||
| 6AIR FILTER | 594198101 | 1 |
START UP KIT - LOMBARDINI 8 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1SERVICE KIT | 594217401 | 1 | kit for engine up to SN 4628100251 | ||
| 2AIR FILTER | 594197401 | 1 | for engine up to SN 4628100251 | ||
| 3FUEL FILTER | 594197301 | 1 | |||
| 4OIL FILTER | 594197501 | 1 | |||
| 5AIR FILTER | 594445501 | 1 | |||
| 6DRIVE BELT | 594332901 | 2 | |||
| 7GASKET | 594197601 | 1 | |||
| 8COVER | 594197701 | 1 | Gasket |
START UP KIT - LOMBARDINI 8 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1SERVICE KIT | 594217402 | 1 | for engine from SN 4628100252 | ||
| 2AIR FILTER | 597275801 | 3 | for engine from SN 4628100252 | ||
| 3FUEL FILTER | 594197301 | 3 | |||
| 4OIL FILTER | 594197501 | 3 | |||
| 5AIR FILTER | 594445501 | 1 | |||
| 6DRIVE BELT | 594332901 | 4 | XPA 1082(6AXP) | ||
| 7GASKET | 594197601 | 1 | |||
| 8COVER | 594197701 | 1 | Gasket |
THROTTLE CONTROL - HONDA 9 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1THROTTLE CONTROL | 594646201 | 1 | |||
| 2LEVER | 594490701 | 1 | |||
| 3CABLE | 594646301 | 1 | |||
| 4SCREW | 594747101 | 4 | M5 x 30 mm A2-70 | ||
| 5BRACKET | 594645101 | 1 | |||
| 6SCREW | 595034201 | 1 | M6 x 16 mm 8.8 A2K | ||
| 7PLANE WASHER | 595036501 | 1 | 6.4 x 12 x 1.5 mm, 0.25 x 0.47 x 0.06 in. 300 HV | ||
| 8NUT | 595112601 | 1 | M6 x 1 mm A2K | ||
| 9HOLDER | 594646901 | 1 |
THROTTLE CONTROL - LOMBARDINI - EPA 10 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1THROTTLE CONTROL | 594175701 | 1 | |||
| 2THROTTLE CONTROL | 598287301 | 1 | |||
| 3THROTTLE CABLE | 594210001 | 1 | |||
| 4SCREW | 595350001 | 4 | |||
| 5NIPPLE | 594331201 | 2 | |||
| 6NIPPLE | 594646501 | 1 | |||
| 7CLAMP | 595037501 | 2 | |||
| 8PLANE WASHER | 595036501 | 1 | |||
| 9SCREW | 595033201 | 1 | |||
| 10SPACER | 595375901 | 1 |
THROTTLE CONTROL - LOMBARDINI - NON EPA 10 parts
| Part | Article number | Qty | Comment | Price | Details |
|---|---|---|---|---|---|
| 1THROTTLE CONTROL | 594646401 | 1 | |||
| 2LEVER | 594490701 | 1 | |||
| 3CABLE | 594651401 | 1 | |||
| 4SCREW | 594747101 | 4 | M5 x 30 mm A2-70 | ||
| 5BRACKET | 594645101 | 1 | |||
| 6SCREW | 595034201 | 1 | M6 x 16 mm 8.8 A2K | ||
| 7NUT | 595112601 | 2 | M6 x 1 mm A2K | ||
| 8NIPPLE | 594331201 | 2 | |||
| 9NIPPLE | 594646501 | 1 | |||
| 10PLANE WASHER | 595036501 | 1 | 6.4 x 12 x 1.5 mm, 0.25 x 0.47 x 0.06 in. 300 HV |
Document Downloads
Workshop manual
Illustrated part list
Related Parts
Concrete Focus
From pouring to resurfacing, we sell tools built for concrete pros.
Expert Support
Get guidance from experts who understand jobsite challenges.
Fast Delivery
Get your tools fast with our nationwide shipping network and local partnerships.
