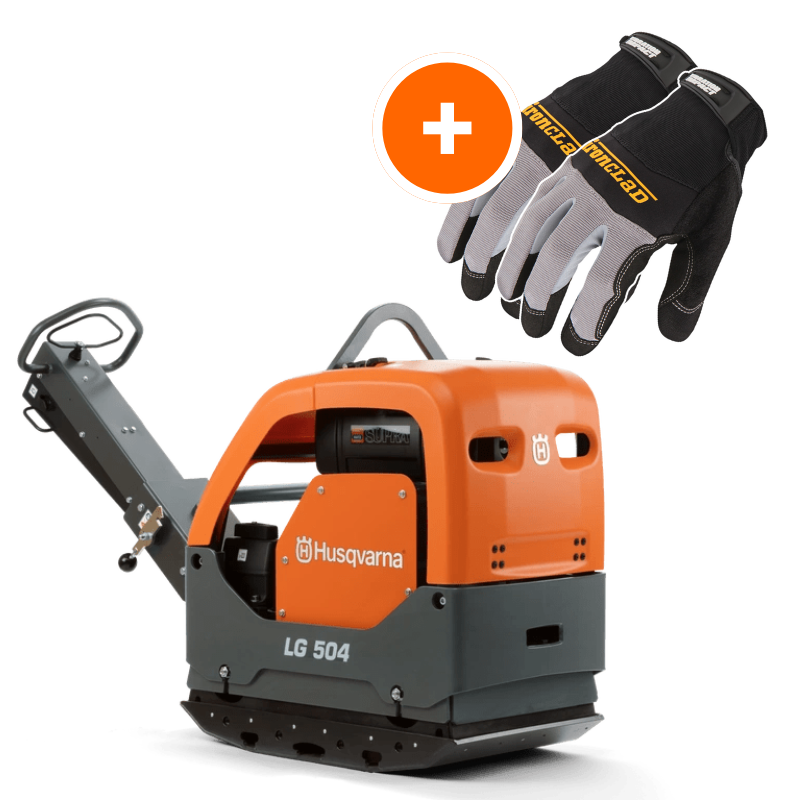

Husqvarna LG 504 W/ Free Vibration Impact Ironclad Gloves

Husqvarna LG 504 W/ Free Vibration Impact Ironclad Gloves

HUSQVARNA CONSTRUCTION SKU: 967855522 Copied!

Is this the right tool for the job?

Best For:

  • Road base, trench backfill, and large paver bases on commercial jobs
  • 1–2 person crews needing daily, high-production outdoor compaction
  • Fleets standardizing on reliable, reversible plates for ongoing work

Not Ideal For:

  • Deep lifts in one pass; plan multiple thin lifts for proper density
  • Narrow trenches or tight corners where a rammer or small plate fits better
  • Enclosed spaces; gas exhaust and vibration not suited for indoor use

Why Pros choose this tool:

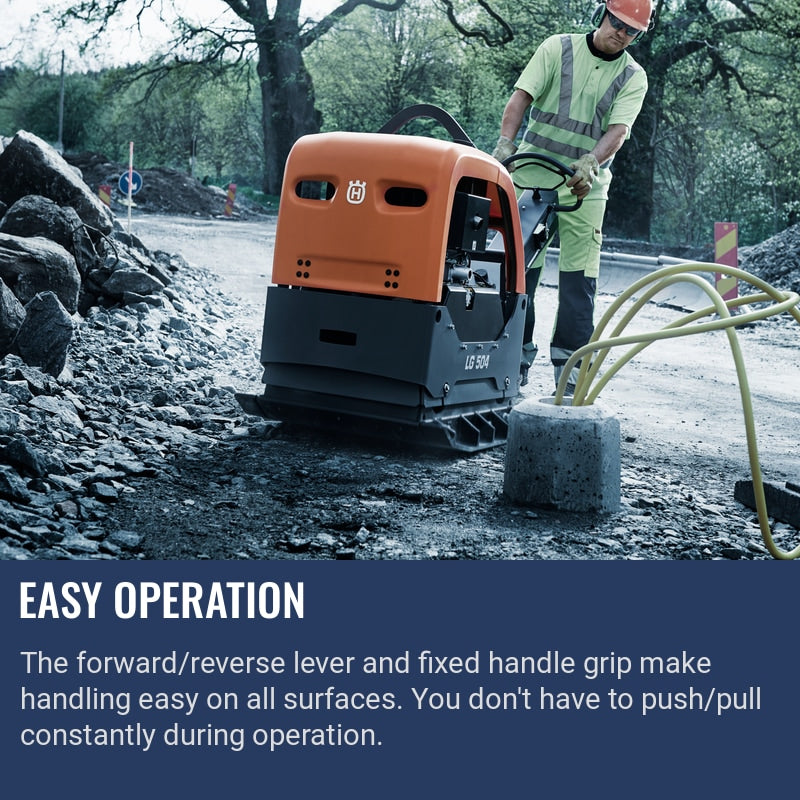

  • Lever-controlled forward/reverse → keep base undisturbed in place → faster passes along forms, curbs, and trenches
  • Heavy plate and high compaction energy → reach density in fewer passes → pass tests first time and cut rework

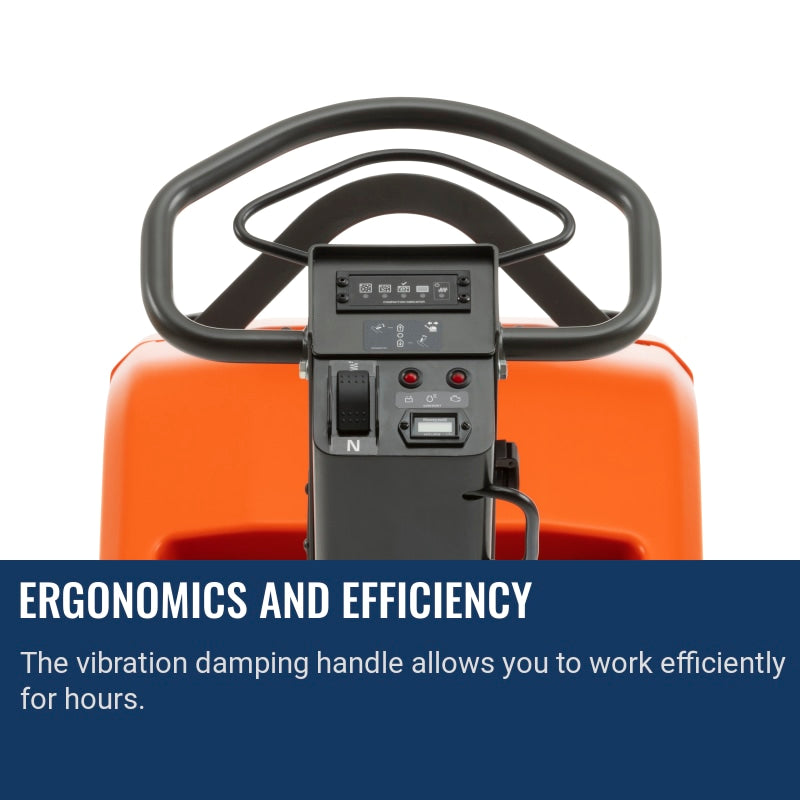

  • Low-vibration handle, balanced chassis → steadier control with less effort → lower fatigue and safer, longer shifts
20% off Black Friday!
Regular price $21,335.00 Sale price $17,068.00
Save $4,267 Sold out
Regular price $21,335.00
Regular price $21,335.00 Sale price $21,335.00
Sale Sold out
PAY NO SALES TAX* Save up to $1,689.73$2,112.17 more. *Except for Tennessee, Illinois
DELIVERY IN 3-5 BUSINESS DAYS FREE SHIPPING (lower 48 states)
Quantity

Financing from $1,706.80/mo • Up to 12 mo. terms

Pay by Bank & Net 30 Terms also available

Trusted by contractors nationwide

"I've bought 3 products from CTD and each time the experience has been the same - professional and fast delivery. I trust these guys with all my concrete needs."

Get Accredited

Trusted by Teams That Keep America Running

Serving military, government, infrastructure, education, and utility organizations nationwide.

Product Details

Bonus: Includes a FREE pair of Ironclad Vibration Impact Gloves with purchase.

HUSQVARNA COMPACTOR - THE LG 504, A POWERHOUSE OF EFFICIENCY

The Husqvarna LG 504 is a robust and reliable reversible compactor, designed to deliver high performance and durability. This vibratory plate compactor, powered by the Hatz 1D81Z diesel engine, is ideal for deep and medium-deep granular soil compaction. Its compact design and robust power make it an efficient alternative to rollers, especially in confined spaces.

Notably, the LG 504 comes in two significant variants, tailored to match your specific needs. The first features a 700mm plate width and the second boasts an 850mm plate width. Both versions are designed for uncompromised efficiency, offering a centrifugal force of 14,612 lbf and a speed of 105 ft/min.

  • Powerful Hatz 1D81Z diesel engine
  • Reversible compactor with a weight of 1,093 lbs
  • Plate width of 27.56 in for efficient coverage
  • Centrifugal force of 14,612 lbf for deep compaction
  • Speed of 105 ft/min for rapid task completion

+ FREE Ironclad® Vibration Impact Gloves Included

Every purchase includes a FREE pair of Ironclad® Vibration Impact Gloves — a professional-grade work glove designed to reduce hand fatigue and improve comfort during long compaction jobs.

These industrial gloves feature a synthetic suede palm with ergonomically placed, non-compressible gel padding that absorbs vibration energy from heavy equipment like plate compactors. The breathable nylon back keeps hands cool, while the neoprene knuckle panel adds protection without restricting movement.

Reinforced index finger and thumb zones increase durability in high-wear areas, and the hybrid safety cuff allows for quick on-and-off between tasks. A built-in terry cloth sweat-wipe thumb keeps you focused on the job — not the heat.

Best Uses:

  • Impact tools
  • Pneumatic tools
  • Heavy industrial equipment

Glove Features:

  • Synthetic suede palm
  • Ergonomic gel palm pads for vibration damping
  • Breathable nylon back of hand
  • Hybrid safety cuff for comfort & rapid egress
  • Reinforced thumb saddle & index finger
  • Terry cloth sweat-wipe thumb
View full details
Product Specification
Husqvarna LG 504 W/ Free Vibration Impact Ironclad Gloves

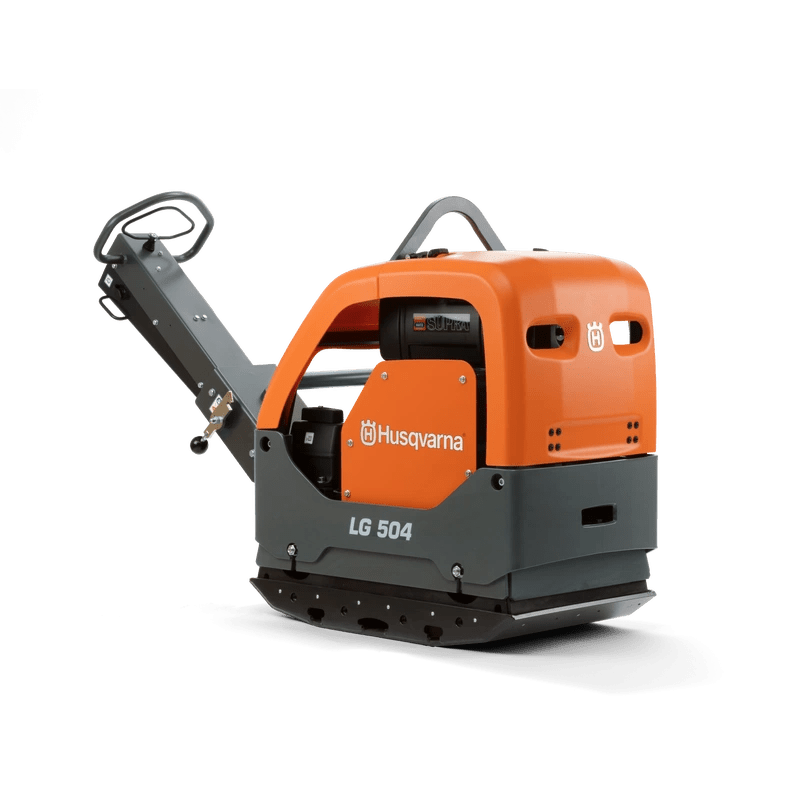

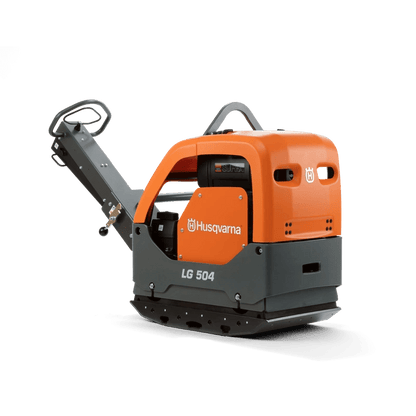

REVERSIBLE PLATE LG 504 | Hatz | 700 mm | 2x75 | EPA | CI | EL

Product Info
Manufacturer
Husqvarna
Product Type
Compactors
Product Subtype
Reversible plate compactors
Model/Series
REVERSIBLE PLATE LG 504
Part #
967855522
UPC
805544958837
Quantity
1
Engine / Power
Motor/Engine Model
1D90E
Engine Power
14.1 hp
Starter
Electric
Power Source
Diesel
Compaction
Centrifugal Force
14,612 lbf
Speed
105 ft/min

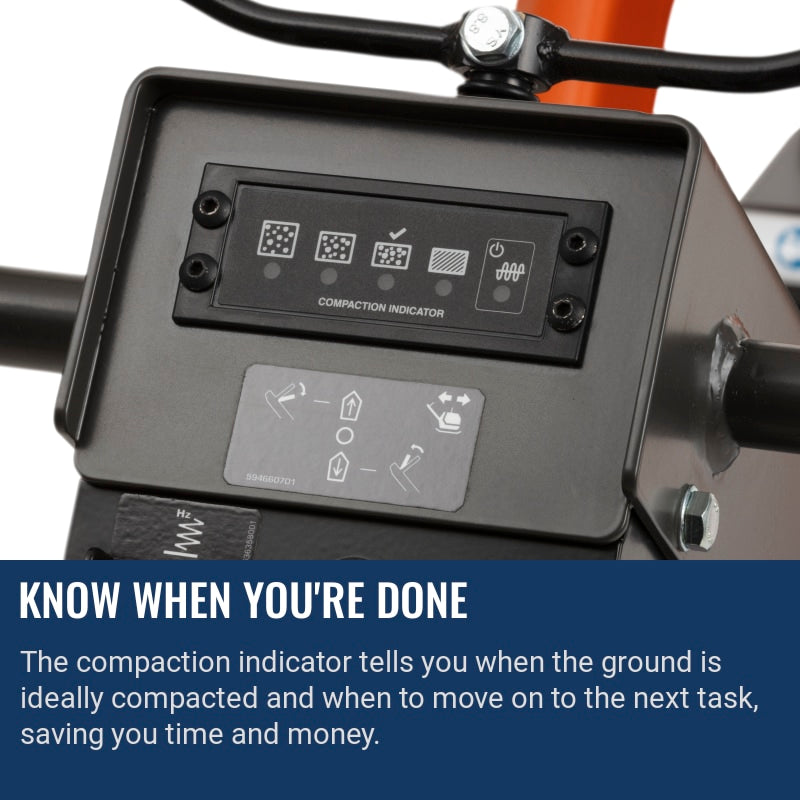

Compaction Indicator
Yes
Dimensions & Weight
Plate Width
27.56 in
Weight
1,093 lbs
Packaging
Packaging Length
65.709 in
Packaging Width (Calc)
27.402 in
Packaging Height (Calc)
47.323 in
Article Gross Weight (Calc)
1,216.952 lbs
Warranty
Reversible Plate Compactor Husqvarna LG 504 Warranty
2 year limited warranty
Service & Maintenance Parts
12 MONTHS / 500 HOURS SERVICE KIT 6 parts
12 MONTHS / 500 HOURS SERVICE KIT diagram
Part Article number Qty Comment Price Details
1SERVICE KIT 594217201 1 Service kit, Hatz 1D81Z
Regular price $289.00
Regular price $228.00 Sale price $289.00
View part
2OIL FILTER 594302401 1
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
3FUEL FILTER 594579901 1
4AIR FILTER 594305401 1
Regular price $76.30
Regular price $89.02 Sale price $76.30
View part
5AIR FILTER 594445501 1 Donaldson (small air filter in the Hydraulic oil tank)
Regular price $43.10
Regular price $23.80 Sale price $43.10
View part
6V-BELT 594189102 1
Regular price $83.80
Regular price $97.77 Sale price $83.80
View part
BLOCK PAVING PLATE KIT 700 MM 4 parts
BLOCK PAVING PLATE KIT 700 MM diagram
Part Article number Qty Comment Price Details
1BLOCK PAVING KIT 595128901 1 Block-paving kit 950x700 mm option
2PLATE 594759001 1 700 mm, 27.6"
3BRACKET 594446901 2
4SCREW 594119801 8 M08 x 30, 8.8, A2K
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
CENTRIFUGAL CLUTCH 15 parts
CENTRIFUGAL CLUTCH diagram
Part Article number Qty Comment Price Details
1CLUTCH 594646801 1
Regular price $424.09
Regular price $498.00 Sale price $424.09
View part
2CLUTCH 594593301 2
Regular price $39.29
Regular price $47.50 Sale price $39.29
View part
3WEIGHT 594593201 2
Regular price $35.49
Regular price $42.80 Sale price $35.49
View part
4COVER 594593401 1
Regular price $149.79
Regular price $182.00 Sale price $149.79
View part
5SCREW 594593501 4
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
6SPRING 594494501 4
Regular price $5.72
Regular price $4.60 Sale price $5.72
View part
7HUB 594593101 1
8COVER 594593601 1
Regular price $39.19
Regular price $35.20 Sale price $39.19
View part
9LOCKWASHER 594593701 1
Regular price $10.94
Regular price $12.50 Sale price $10.94
View part
10BALL BEARING 594194801 2
Regular price $102.38
Regular price $117.00 Sale price $102.38
View part
11WASHER 594593001 1
12RING 594584401 1
Regular price $7.49
Regular price $6.10 Sale price $7.49
View part
13RING 595069901 1
Regular price $24.49
Regular price $20.10 Sale price $24.49
View part
14RING 594584501 1
Regular price $3.82
Regular price $3.07 Sale price $3.82
View part
15DRIVE BELT 594592901 1
COMPACTION INDICATOR KIT 9 parts
COMPACTION INDICATOR KIT diagram
Part Article number Qty Comment Price Details
1INDICATOR 594761701 1 Compaction indicator kit
Regular price $2,398.99
Regular price $2,884.00 Sale price $2,398.99
View part
2HARNESS 594755701 1 Wiring harness
3SCREW 595111201 4 Screw M06x030H, 8.8, A2K
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
4SCREW 595065601 4 Screw M05X10 black
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
5PIPE CLAMP 595114801 2 Pipe clamp covered Ø19 x 15 ?6
6PIPE CLAMP 594125601 1 Pipe clamp covered Ø16 ?6
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
7SCREW 595034801 2 Screw M6x20(10)
8SCREW 595034201 1 Screw M6x16(10)
Regular price $0.50
Regular price $0.57 Sale price $0.50
View part
9INDICATOR 594187701 1
COSMETIC KIT 1 parts
COSMETIC KIT diagram
Part Article number Qty Comment Price Details
1SERVICE KIT 595133201 1
DECALS 20 parts
DECALS diagram
Part Article number Qty Comment Price Details
1LABEL 594660401 1 Engine start
Regular price $0.63
Regular price $0.71 Sale price $0.63
View part
2LABEL 594660601 1 Handle lock
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
3LABEL 594660801 1 Rotating parts
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
4DECAL 585294801 1 Husqvarna brand decal
5DECAL 595095601 2 LG 504 Model Code
Regular price $24.49
Regular price $22.50 Sale price $24.49
View part
6LABEL 594869701 1 General warning
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
7DECAL 576973401 1 Husqvarna crown
Regular price $8.93
Regular price $10.20 Sale price $8.93
View part
8LABEL 594660501 1 Gas throttle
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
9LABEL 594661001 1 Gas throttle CTD LG500
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
10LABEL 594660301 1 Battery, hour meter, oil
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
11DECAL 594660901 1 Lifting point
Regular price $0.63
Regular price $0.71 Sale price $0.63
View part
12DECAL 594659601 1 Protection
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
15LABEL 594660701 1 Operator panel
Regular price $0.63
Regular price $0.71 Sale price $0.63
View part
16LABEL 594869601 1 Engine start manually
Regular price $0.63
Regular price $0.71 Sale price $0.63
View part
17LABEL 595512801 1 Hydraulic oil Level
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
18DECAL 595469401 1 biodegradable hydr. oil
Regular price $10.29
Regular price $12.50 Sale price $10.29
View part
19LABEL 594661601 1 Diesel
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
20LABEL 595871701 1
Regular price $3.84
Regular price $3.07 Sale price $3.84
View part
21LABEL 595513201 1 Noise 109 DB
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
22DECAL 596280201 1 Compliance RCM
Regular price $3.60
Regular price $4.12 Sale price $3.60
View part
ECCENTRIC ELEMENT 47 parts
ECCENTRIC ELEMENT diagram
Part Article number Qty Comment Price Details
1HOUSING 594179501 1
Regular price $531.29
Regular price $640.00 Sale price $531.29
View part
2HYDRAULIC CYLINDER 594175201 1
Regular price $119.09
Regular price $144.00 Sale price $119.09
View part
3SCREW 595287401 16
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
4CAP 594643001 1
Regular price $26.86
Regular price $30.70 Sale price $26.86
View part
5NIPPLE 594127501 1
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
6PIN 595031101 1 Ø6 x 20 mm DIN 1481
Regular price $0.49
Regular price $0.42 Sale price $0.49
View part
7SEALING 594184301 1
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
8PISTON ROD 594182301 1
Regular price $24.49
Regular price $23.10 Sale price $24.49
View part
9CIRCLIP 595113901 1
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
10BALL BEARING 594183601 2
Regular price $13.39
Regular price $15.30 Sale price $13.39
View part
11RING 595046301 1 For hole position 28 (in image)
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
12PISTON 594182401 1
Regular price $39.19
Regular price $33.80 Sale price $39.19
View part
13STOP SCREW 594443901 1
Regular price $24.69
Regular price $20.10 Sale price $24.69
View part
14CIRCLIP 595037201 4
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
15BEARING 594183401 4
Regular price $228.00
Regular price $215.00 Sale price $228.00
View part
17CIRCLIP 594124901 1
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
18BALL BEARING 594547601 2
Regular price $62.74
Regular price $71.70 Sale price $62.74
View part
19PIN 594186701 1
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
22SCREW 595034701 8 M12 x 045H 8.8 A3K
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
23ECCENTRIC 594179701 4
Regular price $61.89
Regular price $74.60 Sale price $61.89
View part
24SPRING 594183501 1
Regular price $5.72
Regular price $4.60 Sale price $5.72
View part
25STOP 594322801 1
Regular price $13.09
Regular price $10.70 Sale price $13.09
View part
26CIRCLIP 595037401 1
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
27COVER 594186801 2
Regular price $84.79
Regular price $103.00 Sale price $84.79
View part
28BEARING COVER 594191701 1
Regular price $79.89
Regular price $91.30 Sale price $79.89
View part
29RADIAL SEAL 594184201 1
Regular price $21.61
Regular price $24.70 Sale price $21.61
View part
30RING 594547501 1
Regular price $21.61
Regular price $24.70 Sale price $21.61
View part
31CIRCLIP 594124801 2
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
32GEAR 594174901 1
Regular price $113.49
Regular price $138.00 Sale price $113.49
View part
33KEY 594547001 1
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
34SHAFT 594179801 1
Regular price $165.59
Regular price $200.00 Sale price $165.59
View part
35KEY 594187501 1
36SHAFT 594175301 1
Regular price $115.39
Regular price $140.00 Sale price $115.39
View part
37WASHER 595036401 12 DIN 9021
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
38COVER 594191801 1
Regular price $111.59
Regular price $135.00 Sale price $111.59
View part
39SCREW 594118401 1 M10x20 mm 8.8 A3K
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
40WASHER 594321601 2
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
41PULLEY 595374901 1
Regular price $44.29
Regular price $53.40 Sale price $44.29
View part
44BELT COVER 594191901 1
Regular price $72.01
Regular price $82.30 Sale price $72.01
View part
45PLUG 595355301 1
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
47WASHER 594124601 16
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
48O-RING 595039701 4
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
49SCREW 595349401 8
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
50GEAR 594179901 1
Regular price $155.39
Regular price $189.00 Sale price $155.39
View part
51GEAR 594175001 1
Regular price $114.39
Regular price $139.00 Sale price $114.39
View part
52KEY 595050801 2
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
53SOCKET 595347901 4 M6?12
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
ECCENTRIC ELEMENT REPAIR KIT 10 parts
ECCENTRIC ELEMENT REPAIR KIT diagram
Part Article number Qty Comment Price Details
1REPAIR KIT 595390201 1
Regular price $910.99
Regular price $1,096.00 Sale price $910.99
View part
2RADIAL SEAL 594184201 1
Regular price $21.61
Regular price $24.70 Sale price $21.61
View part
3BEARING 594183401 4
Regular price $228.00
Regular price $215.00 Sale price $228.00
View part
4BALL BEARING 594547601 2
Regular price $62.74
Regular price $71.70 Sale price $62.74
View part
5CIRCLIP 595037401 1
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
6WASHER 595036401 8 Ø6.4x18x1.6
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
7WASHER 594124601 16 Nordlock NL6 M6 DIA 13.5
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
8SCREW 595287401 16
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
9SCREW 598046301 8
10O-RING 594759901 1
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
ELECTRICAL 31 parts
ELECTRICAL diagram
Part Article number Qty Comment Price Details
1CONTROL PANEL 594432201 1
Regular price $178.59
Regular price $216.00 Sale price $178.59
View part
2IGNITION SWITCH 531043801 1
Regular price $296.79
Regular price $358.00 Sale price $296.79
View part
4KEY 595070101 1
Regular price $32.29
Regular price $26.20 Sale price $32.29
View part
5DIODE 594513701 2
Regular price $39.19
Regular price $33.80 Sale price $39.19
View part
6BUZZER 594463401 1
Regular price $28.18
Regular price $32.20 Sale price $28.18
View part
7COVER 594426701 1
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
8SCREW 595065601 2 M5 x 10
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
9NUT 595470001 2
10HOUR METER 594827101 1 Hour meter
Regular price $223.29
Regular price $270.00 Sale price $223.29
View part
11CABLE 594432301 1
Regular price $96.25
Regular price $110.00 Sale price $96.25
View part
12SCREW 595054001 7
13WASHER 595066601 7 8.4 x 6x1.5 mm 300HV
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
14CABLE 594347201 1
Regular price $85.49
Regular price $97.70 Sale price $85.49
View part
17CABLE 594330701 1 (-)
Regular price $25.46
Regular price $29.10 Sale price $25.46
View part
18SCREW 594118601 1
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
19WASHER 594747301 1
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
20CABLE 594187401 1 (+)
Regular price $37.45
Regular price $42.80 Sale price $37.45
View part
21HOLDER 594180501 1
Regular price $24.49
Regular price $20.10 Sale price $24.49
View part
22INSULATION 599212501 1
Regular price $69.21
Regular price $79.10 Sale price $69.21
View part
23BATTERY 594485901 1
Regular price $657.13
Regular price $751.00 Sale price $657.13
View part
24INSULATION 599212501 2
Regular price $69.21
Regular price $79.10 Sale price $69.21
View part
25INSULATION 599212501 2
Regular price $69.21
Regular price $79.10 Sale price $69.21
View part
26INSULATION 599212501 1
Regular price $69.21
Regular price $79.10 Sale price $69.21
View part
27SOCKET 595347801 2 M6 x 10 ISO 4762
Regular price $1.50
Regular price $1.71 Sale price $1.50
View part
28PLANE WASHER 595036501 2
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
29PIPE CLAMP 595114601 2
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
30HOLDER 595366901 1
31SCREW 595110101 4 m8 x 16
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
32WASHER 595036601 4 DIN 125
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
33ABSORBER 594187201 4
Regular price $5.72
Regular price $4.60 Sale price $5.72
View part
34RELAY 594606401 1
Regular price $402.50
Regular price $460.00 Sale price $402.50
View part
ELECTRICAL WIRING 40 parts
ELECTRICAL WIRING diagram
Part Article number Qty Comment Price Details
1CONTROL PANEL 529636701 1
Regular price $417.79
Regular price $504.00 Sale price $417.79
View part
2IGNITION SWITCH 531043801 1
Regular price $296.79
Regular price $358.00 Sale price $296.79
View part
3CAP 536802901 1
4KEY 595070101 1
Regular price $32.29
Regular price $26.20 Sale price $32.29
View part
5DIODE 594513701 2
Regular price $39.19
Regular price $33.80 Sale price $39.19
View part
6BUZZER 594463401 1
Regular price $28.18
Regular price $32.20 Sale price $28.18
View part
8SCREW 594537801 2
9LOCK NUT 596695246 2
10HOUR METER 594827101 1
Regular price $223.29
Regular price $270.00 Sale price $223.29
View part
11HARNESS 529679501 1
Regular price $154.00
Regular price $176.00 Sale price $154.00
View part
12SCREW 595054001 7
13WASHER 595066601 7
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
14CABLE 594347201 1
Regular price $85.49
Regular price $97.70 Sale price $85.49
View part
17CABLE 594330702 1
18SCREW 594118601 1
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
19WASHER 594747301 2
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
20CABLE 594187401 1
Regular price $37.45
Regular price $42.80 Sale price $37.45
View part
21BRACKET 529637101 1
22INSULATION 599212501 1
Regular price $69.21
Regular price $79.10 Sale price $69.21
View part
23BATTERY 594485901 1
Regular price $657.13
Regular price $751.00 Sale price $657.13
View part
27SOCKET 595347801 2
Regular price $1.50
Regular price $1.71 Sale price $1.50
View part
28PLANE WASHER 595036501 2
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
29PIPE CLAMP 595114601 2
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
30HOLDER ASSY 529637001 1
31SCREW 595110101 4
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
32WASHER 595036601 4
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
33ABSORBER 594187201 4
Regular price $5.72
Regular price $4.60 Sale price $5.72
View part
34RELAY 594606401 1
Regular price $402.50
Regular price $460.00 Sale price $402.50
View part
35SWITCH 529636301 1 TWO POSITION, ROCKER, SPST, 20A, BLACK
Regular price $106.29
Regular price $86.10 Sale price $106.29
View part
36ELECTRIC MODULE 537600701 1
Regular price $70.79
Regular price $85.20 Sale price $70.79
View part
37SPACER 529731601 1
38BOLT 595110001 2
39PLANE WASHER 595036501 3
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
40HEXAGON NUT 595287501 2
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
41PLATE 529605601 1
42SPACER 529723201 2
43IGNITION MODULE 529725201 1
Regular price $749.99
Regular price $903.00 Sale price $749.99
View part
44SCREW 594117701 1
45NUT 529734101 1
46HARNESS 529679401 1
Regular price $144.19
Regular price $174.00 Sale price $144.19
View part
ENGINE 0 parts
ENGINE diagram
ENGINE - HATZ 60 parts
ENGINE - HATZ diagram
Part Article number Qty Comment Price Details
1ENGINE 595373201 1 Hatz, 1D81Z EL EPA
1ENGINE 596241206 1 Hatz 1D81Z-342B Ref. S02446902 El., EU
1ENGINE 596241207 1 Hatz 1D81Z-344B Ref. S02449402 Man., EU
2AIR FILTER COVER 594207601 1 Complete includes #3,4,5,6,7,8,9 and 10, B | New version
Regular price $349.13
Regular price $399.00 Sale price $349.13
View part
3CYLINDER 594313501 1
4ELBOW 594313401 1
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
5NUT 594571501 1
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
9GASKET 594308301 1
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
11AIR FILTER COVER 596651101 1 Complete includes #12,13,14,15,16,17,18,19 and 20, C | Old version
12PLUG 594800601 2
17GASKET 594308201 1
21BRACKET 594307601 1
Regular price $34.65
Regular price $39.60 Sale price $34.65
View part
24AIR FILTER 594305401 1
Regular price $76.30
Regular price $89.02 Sale price $76.30
View part
25HOUSING 594307501 1 Complete inlcudes #26, 27, 28 and 29
Regular price $256.79
Regular price $310.00 Sale price $256.79
View part
39INJECTOR 594207001 1 Complete includes #40 and #41, D | Valid from engine serial number 073.25xxxxxxxx
Regular price $362.89
Regular price $437.00 Sale price $362.89
View part
42INJECTOR 594608901 1 Complete includes #43 and #44, E | Valid for engine serial number 073.24xxxxxxxx
Regular price $384.29
Regular price $463.00 Sale price $384.29
View part
45INJECTOR 596655101 1 Complete includes #46 and #47, F | Valid from engine serial number 073.20xxxxxxxx to 073.23xxxxxxxx
48INJECTOR 596651501 1 Complete includes #49 and #50, G | Valid up to engine serial number 073.19xxxxxxxx
51PIPE 594207201 1 NOT ORDERABLE PART
52PIPE 594601801 1 NOT ORDERABLE PART
53FUEL PUMP 594609001 1 Complete inlcudes#54,55,56,57,58,59 and 60, J | Valid from engine serial number 073.24xxxxxxxx
Regular price $874.69
Regular price $1,052.00 Sale price $874.69
View part
54BOLT 594207301 2
Regular price $32.29
Regular price $36.90 Sale price $32.29
View part
55WASHER 595383301 4
57GASKET 595471501 2 Shim, 0.10 mm, 0.004 in. 2
58GASKET 595472101 1 Shim, 0.6 mm, 0.024 in.
58GASKET 595472001 1 Shim, 0.9 mm, 0.035 in.
58GASKET 595471901 1 Shim, 1.2 mm, 0.047 in.
61GASKET 594597101 1 Shim, 0.3 mm, 0.012 in.
63CLAMP 594852801 2
64SPACER 594853001 2
65PUMP 596655001 1 K Valid from engine serial number 073.20xxxxxxxx to 073.23xxxxxxxx
65PUMP 596651401 1 L Valid up to engine serial number 073.19xxxxxxxx
68GASKET 595471501 3 Shim, 0.10 mm, 0.004 in.
68GASKET 595472101 1 Shim, 0.6 mm, 0.024 in.
68GASKET 595472001 1 Shim, 0.9 mm, 0.035 in.
68GASKET 595471901 1 Shim, 1.2 mm, 0.047 in.
68GASKET 594597101 1 Shim, 0.3 mm, 0.012 in.
73SHIM 596655401 1 NOT ORDERABLE PART
74COVER 594595001 1 Valve cover
Regular price $119.09
Regular price $144.00 Sale price $119.09
View part
77GASKET 594302801 1 Valve cover gasket
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
78OIL 594305601 1 Oil dipstick, complete includes #79 and #80
Regular price $35.49
Regular price $42.80 Sale price $35.49
View part
80O-RING 595131801 2
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
81COVER 594557301 1 Oil filter cover, complete includes #82 and #83
Regular price $89.79
Regular price $109.00 Sale price $89.79
View part
83GASKET 594302901 1
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
84OIL FILTER 594302401 1
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
87MUFFLER COVER 594305701 1 Muffler cover
Regular price $141.75
Regular price $162.00 Sale price $141.75
View part
88MUFFLER 594305301 1
Regular price $439.25
Regular price $502.00 Sale price $439.25
View part
89SEALING 594207401 1 H Valid from engine serial number 073.24xxxxxxxx
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
90GASKET 594207501 1 H | Valid from engine serial number 073.24xxxxxxxx
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
91GASKET 594574701 1 KIT includes #92,93,94,95 and 96 I | Valid up to engine serial number 073.23xxxxxxxx
Regular price $39.19
Regular price $33.40 Sale price $39.19
View part
97RELAY 594606401 1 Charging
Regular price $402.50
Regular price $460.00 Sale price $402.50
View part
98CLAMP 596464901 1 NOT ORDERABLE PART
99GASKET 594560101 1
Regular price $39.19
Regular price $32.20 Sale price $39.19
View part
100SUPPORT 596651301 1 complete includes #101 and #102
102BLADE BUSHING 596464401 1
110CRANK 594192501 1 Safety, Handle 140mm
Regular price $780.69
Regular price $939.00 Sale price $780.69
View part
111STARTER 594306501 1
Regular price $1,201.39
Regular price $1,445.00 Sale price $1,201.39
View part
112HOSE CLAMP 594313901 1
113COVER 594313601 1
Regular price $35.49
Regular price $42.80 Sale price $35.49
View part
115LEVER 594306801 1
Regular price $13.39
Regular price $15.30 Sale price $13.39
View part
ENGINE - HATZ - ELECTRIC START - EPA 5 parts
ENGINE - HATZ - ELECTRIC START - EPA diagram
Part Article number Qty Comment Price Details
1ENGINE 529605701 1
2AIR FILTER 594305401 1
Regular price $76.30
Regular price $89.02 Sale price $76.30
View part
3OIL FILTER 594302401 1
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
4FUEL FILTER 536887801 1 MAIN
Regular price $38.15
Regular price $43.60 Sale price $38.15
View part
5FUEL FILTER 536887701 1 PRE
Regular price $21.35
Regular price $24.40 Sale price $21.35
View part
ENGINE INSTALLATION 60 parts
ENGINE INSTALLATION diagram
Part Article number Qty Comment Price Details
1SCREW 594120901 2
Regular price $0.63
Regular price $0.71 Sale price $0.63
View part
2WASHER 595066501 2
3PROTECTION 594757101 1
Regular price $63.39
Regular price $76.30 Sale price $63.39
View part
4INSULATION 594757001 1
Regular price $15.29
Regular price $12.50 Sale price $15.29
View part
5INSULATION 594756901 1
Regular price $11.29
Regular price $9.13 Sale price $11.29
View part
6WASHER 595051701 12
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
7EXHAUST PIPE 595367401 1
Regular price $239.09
Regular price $288.00 Sale price $239.09
View part
8NUT 594548601 4
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
9WASHER 595067901 4
Regular price $1.28
Regular price $1.46 Sale price $1.28
View part
10SCREW 594486101 4
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
11BRACKET 595050001 1
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
12SHAFT 594330501 1
Regular price $51.89
Regular price $62.50 Sale price $51.89
View part
13KEY 594368201 1
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
14WASHER 595067301 4
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
15SCREW 595344301 4
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
16COVER 594827501 1
Regular price $21.61
Regular price $24.70 Sale price $21.61
View part
17SCREW 594118401 6
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
18CLUTCH 594646801 1
Regular price $424.09
Regular price $498.00 Sale price $424.09
View part
19WASHER 595066501 1
20SCREW 595348301 6
Regular price $24.49
Regular price $21.60 Sale price $24.49
View part
21WASHER 595036601 8
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
23INSULATION 594759701 1
24INSULATION 594757701 1
26V-BELT 594189102 1
Regular price $83.80
Regular price $97.77 Sale price $83.80
View part
27COVER 595276501 1
Regular price $132.99
Regular price $162.00 Sale price $132.99
View part
28BELT COVER 595089001 1
Regular price $75.60
Regular price $86.40 Sale price $75.60
View part
29SCREW 594119901 5
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
40V-BELT 594180801 1
Regular price $135.00
Regular price $157.50 Sale price $135.00
View part
41CLIP 594329501 2
42SCREW 594329401 2
43HOSE 594336901 1
Regular price $79.59
Regular price $95.80 Sale price $79.59
View part
45HOSE 595049601 1
46PROTECTION 594164501 1
Regular price $32.29
Regular price $36.90 Sale price $32.29
View part
47FLANGE 594753001 1
Regular price $25.46
Regular price $29.10 Sale price $25.46
View part
48SCREW 595034401 11
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
50BRACKET 594182801 1
Regular price $20.21
Regular price $23.10 Sale price $20.21
View part
51SCREW 594119501 1 H M10 x 90 CL8.8 DIN933 ZnB
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
52NUT 595029401 1 ?10 DIN 934-8 Zn
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
53DRIVE BELT 594431401 1
Regular price $110.00
Regular price $128.33 Sale price $110.00
View part
54SNAP RING 595045501 1
Regular price $3.82
Regular price $3.07 Sale price $3.82
View part
55BALL BEARING 594259101 2
Regular price $13.39
Regular price $15.30 Sale price $13.39
View part
56SNAP RING 595046101 2
Regular price $2.55
Regular price $2.91 Sale price $2.55
View part
57PULLEY 594440101 1
Regular price $41.56
Regular price $47.50 Sale price $41.56
View part
58SHAFT 594431501 1
Regular price $12.59
Regular price $15.30 Sale price $12.59
View part
59WASHER 594124001 1
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
60SCREW 595345301 1
61SCREW 595034501 2 M8 ? 25
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
65ENGINE 596241206 1
67SOCKET 595347901 1 M6 ? 12
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
68BELT GUIDE 594192401 1
Regular price $106.75
Regular price $122.00 Sale price $106.75
View part
69SCREW 595345001 1 M10 x 100, 8.8, A3K
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
70WASHER 594747401 1
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
71BALL BEARING 594192701 1
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
72DRIVE BELT 594192301 1
Regular price $52.06
Regular price $59.50 Sale price $52.06
View part
73SHAFT 594192601 1
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
74BALL BEARING 594126501 1
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
75PROTECTION 595370801 1 Heat protection
76ENGINE 596241207 1
77ENGINE 595373201 1
78ENGINE 529605701 1
EXTENSION PLATE KIT 2 X 150 MM 4 parts
EXTENSION PLATE KIT 2 X 150 MM diagram
Part Article number Qty Comment Price Details
1PLATE 594758801 1
Regular price $1,019.00
Regular price $1,191.00 Sale price $1,019.00
View part
2PLATE 594188701 2 150 mm, 5.90"
Regular price $357.29
Regular price $431.00 Sale price $357.29
View part
3SCREW 594119401 8 M20 x 50 mm 8.8 A9K
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
4WASHER 595065201 8 21 x 45 mm, 0.83 x 0.87 x 1.77 in. 300 HV
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
EXTENSION PLATE KIT 2 X 75 MM 4 parts
EXTENSION PLATE KIT 2 X 75 MM diagram
Part Article number Qty Comment Price Details
1PLATE 594758701 1
Regular price $1,019.00
Regular price $1,191.00 Sale price $1,019.00
View part
2PLATE 595128701 2 75 mm, 2.95 in.
Regular price $431.79
Regular price $521.00 Sale price $431.79
View part
3WASHER 595065201 8 21 x 36 x 6 mm, 0.83 x 1.42 x 0.24 300 HV
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
4SCREW 594119401 8 M20 x 50 mm 8.8 A9K
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
FORWARD & REVERSE PISTON REPAIR KIT 8 parts
FORWARD & REVERSE PISTON REPAIR KIT diagram
Part Article number Qty Comment Price Details
1REPAIR KIT 595390301 0
Regular price $74.60
Regular price $87.03 Sale price $74.60
View part
2SEALING 594184301 1
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
3CIRCLIP 595113901 1
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
4BALL BEARING 594183601 2
Regular price $13.39
Regular price $15.30 Sale price $13.39
View part
5RING 595046301 1
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
6PIN 595031101 6 Ø6 x 20 mm DIN 1481
Regular price $0.49
Regular price $0.42 Sale price $0.49
View part
7WASHER 594124601 4
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
8SCREW 595287401 4
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
FRAME AND HOODS 24 parts
FRAME AND HOODS diagram
Part Article number Qty Comment Price Details
1SCREW 595110801 8
Regular price $1.50
Regular price $1.71 Sale price $1.50
View part
2LATCH 594192001 2
Regular price $42.88
Regular price $49.00 Sale price $42.88
View part
5HOOD 594960101 1
Regular price $371.29
Regular price $448.00 Sale price $371.29
View part
6SCREW 595067701 14 M6x12 black
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
7WASHER 594535101 14 6 x 18 x 2 mm, 0.24 x 0.71 x 0.08 in. 300 HV
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
8HINGE 594446802 2
Regular price $24.50
Regular price $28.00 Sale price $24.50
View part
9SCREW 594534901 8 M06 x 16H, A2-70, Black
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
10FRAME 594180101 1
Regular price $423.39
Regular price $510.00 Sale price $423.39
View part
11STOP 594191601 2
Regular price $3.82
Regular price $3.07 Sale price $3.82
View part
12WASHER 595113201 4
Regular price $0.16
Regular price $0.18 Sale price $0.16
View part
13LOCK NUT 595069201 4
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
14COVER 594957801 1
Regular price $204.69
Regular price $247.00 Sale price $204.69
View part
15BEAM 594180601 1
Regular price $58.29
Regular price $70.20 Sale price $58.29
View part
16NUT 594548601 4
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
17WASHER 595113401 8 DIN 125, 13 x 24 x 2,5
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
18SCREW 595111401 4
Regular price $8.41
Regular price $9.61 Sale price $8.41
View part
19ENGINE PLATE 594756701 1
Regular price $1,158.59
Regular price $1,394.00 Sale price $1,158.59
View part
20SCREW 594119901 4 M8 x 20 mm 8.8 A2K
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
21SCREW 596889719 3 M8 x 12
22WASHER 595036601 3
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
23CRANK 594330401 1
24SCREW 594534901 2 M06 x 16H, A2-70, Black
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
25BRACKET 595127101 1
26CRANK 594192501 1
Regular price $780.69
Regular price $939.00 Sale price $780.69
View part
FUEL TANK 6 parts
FUEL TANK diagram
Part Article number Qty Comment Price Details
1FUEL TANK 594207701 1
Regular price $858.89
Regular price $1,034.00 Sale price $858.89
View part
3CAP 594309201 1
Regular price $38.09
Regular price $45.90 Sale price $38.09
View part
5WASHER 594573801 12
7SPACER 594574001 6
12WATER SEPARATOR 594583201 1
Regular price $59.49
Regular price $71.70 Sale price $59.49
View part
19FUEL FILTER 594579901 1
GROUND PLATE INSTALLATION 25 parts
GROUND PLATE INSTALLATION diagram
Part Article number Qty Comment Price Details
1COVER 594756801 2
Regular price $40.59
Regular price $49.00 Sale price $40.59
View part
2SCREW 595110301 4 M12 x 035H, 8.8, A3K
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
3WASHER 595066501 4
4ENGINE PLATE 594756701 1
Regular price $1,158.59
Regular price $1,394.00 Sale price $1,158.59
View part
5SOCKET 594121001 10 ?12 ? 120 12.9 DIN 912
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
6STRAP 594141501 2
Regular price $11.29
Regular price $9.13 Sale price $11.29
View part
7BOLT 595345201 2 M12 x 020H, 8.8 A3K
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
8BOLT 595345201 2 M12 x 020H, 8.8 A3K
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
9WASHER 594124001 4 0.51x1.42x0.24" 300HV
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
10COVER 594182101 2
Regular price $65.79
Regular price $79.20 Sale price $65.79
View part
11SCREW 595344601 18 M10 ? 16
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
12PLANE WASHER 594123501 18 10,5x30,0x2,5 DIN 9021
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
13COVER 595127201 2
Regular price $45.59
Regular price $54.90 Sale price $45.59
View part
14ABSORBER 594187001 4
Regular price $41.79
Regular price $48.70 Sale price $41.79
View part
15NUT 595035801 8 ?1 6? 2,00 -8, ?3?
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
16WASHER 595036701 8 M16 17,0x30x3,0 300 HV
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
17STOP 594185101 4
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
18SCREW 595344601 4 M10 ? 16
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
19WASHER 594747401 4 M10 10,5x22x2,0 300 HV
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
20PLATE 594188701 2 150 mm
Regular price $357.29
Regular price $431.00 Sale price $357.29
View part
22PLATE 595128701 2 75 mm
Regular price $431.79
Regular price $521.00 Sale price $431.79
View part
23SCREW 594119401 8 DIN933 M20x050H, 8.8, A9K
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
24WASHER 594124301 8 21x36x6 conical
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
25GROUND PLATE 594182001 1
Regular price $2,099.39
Regular price $2,524.00 Sale price $2,099.39
View part
27O-RING 594759901 1 Ø325?3
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
HANDLE 31 parts
HANDLE diagram
Part Article number Qty Comment Price Details
1HANDLE 594175501 1
Regular price $219.59
Regular price $265.00 Sale price $219.59
View part
2ABSORBER 594153001 4
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
3COVER 594427301 1
Regular price $72.09
Regular price $86.80 Sale price $72.09
View part
4SCREW 595110101 8
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
5WASHER 595036601 8
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
6SCREW 595344601 9
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
7WASHER 594747401 9
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
8HANDLE 594333601 1
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
9NUT 594501401 1
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
10WASHER 594747401 2
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
11HOOK 594347101 1
Regular price $34.29
Regular price $41.30 Sale price $34.29
View part
12PIN 595030801 2
Regular price $0.29
Regular price $0.24 Sale price $0.29
View part
13ABSORBER 594333901 1
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
14HANDLE 594152501 1
Regular price $165.59
Regular price $200.00 Sale price $165.59
View part
15STOP 594336801 1
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
16NUT 595060001 2
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
17BUSHING 594153501 2
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
18SCREW 594119101 4
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
19WASHER 595113001 8
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
20CLAMP 594153601 2
Regular price $45.59
Regular price $54.90 Sale price $45.59
View part
21RETAINER 594153301 1
Regular price $24.49
Regular price $23.10 Sale price $24.49
View part
22STUD 594153101 1
Regular price $7.49
Regular price $6.10 Sale price $7.49
View part
23ABSORBER 594153201 1
24RETAINER 594153401 1
Regular price $24.49
Regular price $23.10 Sale price $24.49
View part
25NUT 595029401 1
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
26NUT 595112701 4
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
27STRIP 595069501 1
28TRIM 595064801 1
29LOCKWASHER 595118901 12
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
30COVER 598089801 1
31SCREW 595065601 4 M05X10, black
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
HANDLE 30 parts
HANDLE diagram
Part Article number Qty Comment Price Details
1HANDLE 594175501 1
Regular price $219.59
Regular price $265.00 Sale price $219.59
View part
2ABSORBER 594153001 4
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
3SHEET 529723301 1
4SCREW 595054001 8
5WASHER 595036601 8
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
6SCREW 595344601 9
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
7WASHER 594747401 9
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
8HANDLE 594333601 1
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
9NUT 594501401 1
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
10WASHER 594747401 2
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
11HOOK 594347101 1
Regular price $34.29
Regular price $41.30 Sale price $34.29
View part
12PIN 595030801 2
Regular price $0.29
Regular price $0.24 Sale price $0.29
View part
13ABSORBER 594333901 1
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
14HANDLE 594152501 1
Regular price $165.59
Regular price $200.00 Sale price $165.59
View part
15STOP 594336801 1
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
16NUT 595060001 2
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
17BUSHING 594153501 2
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
18SCREW 594119101 4
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
19WASHER 595113001 8
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
20CLAMP 594153601 2
Regular price $45.59
Regular price $54.90 Sale price $45.59
View part
21RETAINER 594153301 1
Regular price $24.49
Regular price $23.10 Sale price $24.49
View part
22STUD 594153101 1
Regular price $7.49
Regular price $6.10 Sale price $7.49
View part
23ABSORBER 594153201 1
24RETAINER 594153401 1
Regular price $24.49
Regular price $23.10 Sale price $24.49
View part
25NUT 595029401 1
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
26NUT 595112701 4
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
27STRIP 595069501 1
28TRIM 595064801 1
29LOCKWASHER 595118901 12
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
30SCREW 594535701 4
HOUR METER 3 parts
HOUR METER diagram
Part Article number Qty Comment Price Details
1HOUR METER 594827101 1 LCD 3-terminal, enable 2-screw
Regular price $223.29
Regular price $270.00 Sale price $223.29
View part
2SCREW 595065601 2 Screw M3 x 10 mm black
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
3NUT 595470001 2 nut M3
HYDRAULIC SYSTEM 61 parts
HYDRAULIC SYSTEM diagram
Part Article number Qty Comment Price Details
1NIPPLE 595117001 1
Regular price $21.61
Regular price $24.70 Sale price $21.61
View part
2CONNECTION 594219601 1
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
3WASHER 595354701 1
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
4SCREW 595348301 2
Regular price $24.49
Regular price $21.60 Sale price $24.49
View part
5WASHER 595036601 9
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
6HYDRAULIC PUMP 594186301 1
Regular price $152.59
Regular price $186.00 Sale price $152.59
View part
7SOCKET 595347701 2
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
8PLANE WASHER 594123801 2
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
9ADAPTER 595128001 1
Regular price $56.18
Regular price $64.20 Sale price $56.18
View part
10ADAPTER 594520101 1
Regular price $24.49
Regular price $20.10 Sale price $24.49
View part
11PLANE WASHER 595036501 2
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
12HEXAGON NUT 595287501 1
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
13ADAPTER 594520101 1
Regular price $24.49
Regular price $20.10 Sale price $24.49
View part
14HYDRAULIC HOSE 594185801 1
Regular price $21.61
Regular price $24.70 Sale price $21.61
View part
15HYDRAULIC HOSE 594186001 1
Regular price $39.19
Regular price $30.70 Sale price $39.19
View part
16HYDRAULIC TANK 594426301 1
Regular price $60.89
Regular price $73.30 Sale price $60.89
View part
17SCREW 594838801 2
Regular price $0.63
Regular price $0.71 Sale price $0.63
View part
18FILTER HOLDER 594445401 1
Regular price $9.36
Regular price $10.70 Sale price $9.36
View part
19SCREW 595033401 1
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
20WASHER 595066601 1
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
21COVER 594443101 1
Regular price $22.93
Regular price $26.20 Sale price $22.93
View part
22AIR FILTER 594445501 1
Regular price $43.10
Regular price $23.80 Sale price $43.10
View part
23O-RING 595047301 1
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
25SCREW 594120701 4
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
26WASHER 594747401 4
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
27BRACKET 595367201 2
28SCREW 595034401 4
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
29NIPPLE 595116401 1
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
30HOSE COUPLING 594127601 1
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
31HOSE CLAMP 595160701 1
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
32HYDRAULIC HOSE 594181301 1
Regular price $14.19
Regular price $17.20 Sale price $14.19
View part
33HOSE 594455201 1
Regular price $15.19
Regular price $18.50 Sale price $15.19
View part
34SOCKET 594120401 1
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
35BRACKET 594147401 1
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
36SCREW 595055801 8
Regular price $0.50
Regular price $0.57 Sale price $0.50
View part
37BLOCK 594324001 3
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
40HYDRAULIC HOSE 594181101 1
Regular price $33.80
Regular price $39.43 Sale price $33.80
View part
41CONTROL LEVER 594642601 1
Regular price $45.59
Regular price $54.90 Sale price $45.59
View part
42SCREW 595034501 1
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
43VALVE 594185901 1
Regular price $152.59
Regular price $186.00 Sale price $152.59
View part
44COVER 594208901 1
Regular price $4.60
Regular price $5.37 Sale price $4.60
View part
45LEVER 594208801 1
Regular price $15.30
Regular price $17.85 Sale price $15.30
View part
46PIN 594208701 1
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
47SCREW 594209001 2
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
48WASHER 594209101 2
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
49LEVER 594208601 1
Regular price $9.13
Regular price $10.65 Sale price $9.13
View part
51NIPPLE 594209601 1
Regular price $40.16
Regular price $45.90 Sale price $40.16
View part
52LOCK NUT 595036001 1
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
53NUT 595112601 1
54CONNECTOR 594127301 3
Regular price $10.94
Regular price $12.50 Sale price $10.94
View part
55BRACKET 594147401 2
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
56NUT 595351601 2
57PIPE CLAMP 594125301 2 13.0 8.4 20.0
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
58CLAMP 595454701 1 015-025, 12
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
59CONNECTOR 594186101 1
Regular price $24.49
Regular price $20.10 Sale price $24.49
View part
61HOSE CONNECTOR 594186201 1
62WASHER 595113501 2 Conical, 6,4 x 14
63SCREW 595287101 1 M08 x 50, 8.8, A2K
64NIPPLE 594127501 1
65SCREW 595055701 8 M8-1,25 x 55 8.8 (LG 504 w/ compaction indicator only)
66O-RING 595118001 1
SERVICE KIT 7 parts
SERVICE KIT diagram
Part Article number Qty Comment Price Details
1SERVICE KIT 594217202 1
Regular price $443.89
Regular price $535.00 Sale price $443.89
View part
2OIL FILTER 594302401 1
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
3FUEL FILTER 536887701 1
Regular price $21.35
Regular price $24.40 Sale price $21.35
View part
4FUEL FILTER 536887801 1
Regular price $38.15
Regular price $43.60 Sale price $38.15
View part
5AIR FILTER 594305401 1
Regular price $76.30
Regular price $89.02 Sale price $76.30
View part
6AIR FILTER 594445501 1
Regular price $43.10
Regular price $23.80 Sale price $43.10
View part
7V-BELT 594189102 1
Regular price $83.80
Regular price $97.77 Sale price $83.80
View part
SERVICE KIT 5 parts
SERVICE KIT diagram
Part Article number Qty Comment Price Details
1SERVICE KIT 594215002 1
Regular price $293.09
Regular price $353.00 Sale price $293.09
View part
2OIL FILTER 594302401 1
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
3FUEL FILTER 536887701 1
Regular price $21.35
Regular price $24.40 Sale price $21.35
View part
4FUEL FILTER 536887801 1
Regular price $38.15
Regular price $43.60 Sale price $38.15
View part
5AIR FILTER 594305401 1
Regular price $76.30
Regular price $89.02 Sale price $76.30
View part
SHOCK ABSORBER REPAIR KIT 15 parts
SHOCK ABSORBER REPAIR KIT diagram
Part Article number Qty Comment Price Details
1REPAIR KIT 595384501 1
Regular price $530.00
Regular price $618.33 Sale price $530.00
View part
2NUT 595035801 8 ?16 ? 2,00, -8, ?3?
Regular price $1.36
Regular price $1.55 Sale price $1.36
View part
3WASHER 595036701 8 M16 17,0x30x3,0 300 HV
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
4ABSORBER 594153001 4
Regular price $6.68
Regular price $7.63 Sale price $6.68
View part
5SCREW 595344601 8 M10 ? 16
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
6WASHER 594747401 8 M10 10,5x22x2,0 300 HV
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
7ABSORBER 594153201 1 DR-A 45x150
8SCREW 594119101 4 M12 x 040H, 8.8, A3K
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
9WASHER 595067901 8 M12 13,0x24x4,0 200-300 HV
Regular price $1.28
Regular price $1.46 Sale price $1.28
View part
10NUT 595112701 4 M12 ISO7040
Regular price $0.55
Regular price $0.63 Sale price $0.55
View part
11ABSORBER 594333901 1 A50/25 M10x20 NR60
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
12PIN 595030801 2 4 x 12
Regular price $0.29
Regular price $0.24 Sale price $0.29
View part
13NUT 594501401 1 M10-1,5
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
14WASHER 594747301 2 M10 10,5x22x4,0 300 HV,STD277
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
15NUT 595029401 1 ?10 DIN 934-8 Zn
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
SIX MONTHS / EVERY 250 HOURS KIT 4 parts
SIX MONTHS / EVERY 250 HOURS KIT diagram
Part Article number Qty Comment Price Details
1SERVICE KIT 594215001 1 Service kit 250 hours, 6 months
Regular price $133.99
Regular price $163.00 Sale price $133.99
View part
2OIL FILTER 594302401 1
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
3FUEL FILTER 594579901 1
4AIR FILTER 594305401 1
Regular price $76.30
Regular price $89.02 Sale price $76.30
View part
START UP KIT 11 parts
START UP KIT diagram
Part Article number Qty Comment Price Details
1SERVICE KIT 594218401 1 Start up kit, Hatz 1D81Z + 250 hours, 6 months
Regular price $529.00
Regular price $415.00 Sale price $529.00
View part
2SERVICE KIT 594217201 1 Service kit, Hatz 1D81Z
Regular price $289.00
Regular price $228.00 Sale price $289.00
View part
3OIL FILTER 594302401 1
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
4FUEL FILTER 594579901 1
5AIR FILTER 594305401 1
Regular price $76.30
Regular price $89.02 Sale price $76.30
View part
6AIR FILTER 594445501 1 Donaldson (small air filter in the Hydraulic oil tank)
Regular price $43.10
Regular price $23.80 Sale price $43.10
View part
7V-BELT 594189102 1
Regular price $83.80
Regular price $97.77 Sale price $83.80
View part
8SERVICE KIT 594215001 1 Service kit 250 hours, 6 months
Regular price $133.99
Regular price $163.00 Sale price $133.99
View part
9OIL FILTER 594302401 1
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
10FUEL FILTER 594579901 1
11AIR FILTER 594305401 1
Regular price $76.30
Regular price $89.02 Sale price $76.30
View part
START UP KIT 13 parts
START UP KIT diagram
Part Article number Qty Comment Price Details
1SERVICE KIT 594218402 1
2SERVICE KIT 594217202 1
Regular price $443.89
Regular price $535.00 Sale price $443.89
View part
3OIL FILTER 594302401 1
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
4FUEL FILTER 536887701 1
Regular price $21.35
Regular price $24.40 Sale price $21.35
View part
5FUEL FILTER 536887801 1
Regular price $38.15
Regular price $43.60 Sale price $38.15
View part
6AIR FILTER 594305401 1
Regular price $76.30
Regular price $89.02 Sale price $76.30
View part
7AIR FILTER 594445501 1
Regular price $43.10
Regular price $23.80 Sale price $43.10
View part
8V-BELT 594189102 1
Regular price $83.80
Regular price $97.77 Sale price $83.80
View part
9SERVICE KIT 594215002 1
Regular price $293.09
Regular price $353.00 Sale price $293.09
View part
10OIL FILTER 594302401 1
Regular price $31.89
Regular price $38.40 Sale price $31.89
View part
11FUEL FILTER 536887701 1
Regular price $21.35
Regular price $24.40 Sale price $21.35
View part
12FUEL FILTER 536887801 1
Regular price $38.15
Regular price $43.60 Sale price $38.15
View part
13AIR FILTER 594305401 1
Regular price $76.30
Regular price $89.02 Sale price $76.30
View part
THROTTLE CONTROL - EPA 12 parts
THROTTLE CONTROL - EPA diagram
Part Article number Qty Comment Price Details
1THROTTLE CONTROL 594176401 1
Regular price $304.39
Regular price $306.00 Sale price $304.39
View part
3THROTTLE CABLE 594210201 1
Regular price $131.19
Regular price $160.00 Sale price $131.19
View part
6SCREW 595350001 4 M05 x 55, DIN 7991, H, 8.8 ZnB
Regular price $3.26
Regular price $3.73 Sale price $3.26
View part
7BRACKET 595050001 1
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
10PLANE WASHER 595036501 4
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
11SCREW 595348001 4
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
12NIPPLE 594331201 1
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
13CLAMP 595037501 4
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
14CLAMP 595472501 1 22.0 8.4 20.0
15SCREW 595034401 1 M8 x 16 DIN 912 - 8.8 zn
Regular price $0.36
Regular price $0.42 Sale price $0.36
View part
16WASHER 595036601 1 M8 DIN125
Regular price $0.21
Regular price $0.24 Sale price $0.21
View part
17SPACER 595375901 1
THROTTLE CONTROL - NON EPA 13 parts
THROTTLE CONTROL - NON EPA diagram
Part Article number Qty Comment Price Details
1THROTTLE CONTROL 594483001 1
Regular price $99.49
Regular price $117.00 Sale price $99.49
View part
2LEVER 594490701 1
Regular price $33.60
Regular price $38.40 Sale price $33.60
View part
3THROTTLE CONTROL 594482901 1
Regular price $50.69
Regular price $61.00 Sale price $50.69
View part
6NUT 595064501 1
7SCREW 595057801 1
Regular price $0.35
Regular price $0.40 Sale price $0.35
View part
9CLAMP 595037501 5
Regular price $2.69
Regular price $3.07 Sale price $2.69
View part
10PLANE WASHER 595036501 5
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part
11SOCKET 595347901 5
Regular price $0.29
Regular price $0.33 Sale price $0.29
View part
12NIPPLE 594331201 1
Regular price $4.03
Regular price $4.60 Sale price $4.03
View part
13BRACKET 595050001 1
Regular price $5.34
Regular price $6.10 Sale price $5.34
View part
14BRACKET 594645101 1
Regular price $7.99
Regular price $9.13 Sale price $7.99
View part
15SCREW 594747101 4
Regular price $0.50
Regular price $0.57 Sale price $0.50
View part
16PLANE WASHER 595036501 1
Regular price $0.44
Regular price $0.50 Sale price $0.44
View part

Concrete Focus

From pouring to resurfacing, we sell tools built for concrete pros.

Expert Support

Get guidance from experts who understand jobsite challenges.

Fast Delivery

Get your tools fast with our nationwide shipping network and local partnerships.

Talk to an expert now (855) 281-1918

Get fast, expert help choosing the right concrete tools or equipment for your job. Ask about availability, specs, troubleshooting, or get friendly guidance before you place an order.

Click to Call
